FR-18 (136-003-190) - White Outdoor Front-Mount Riding Mower (1986) Chute Assembly Parts Diagram

Front-Mount Riding Mower

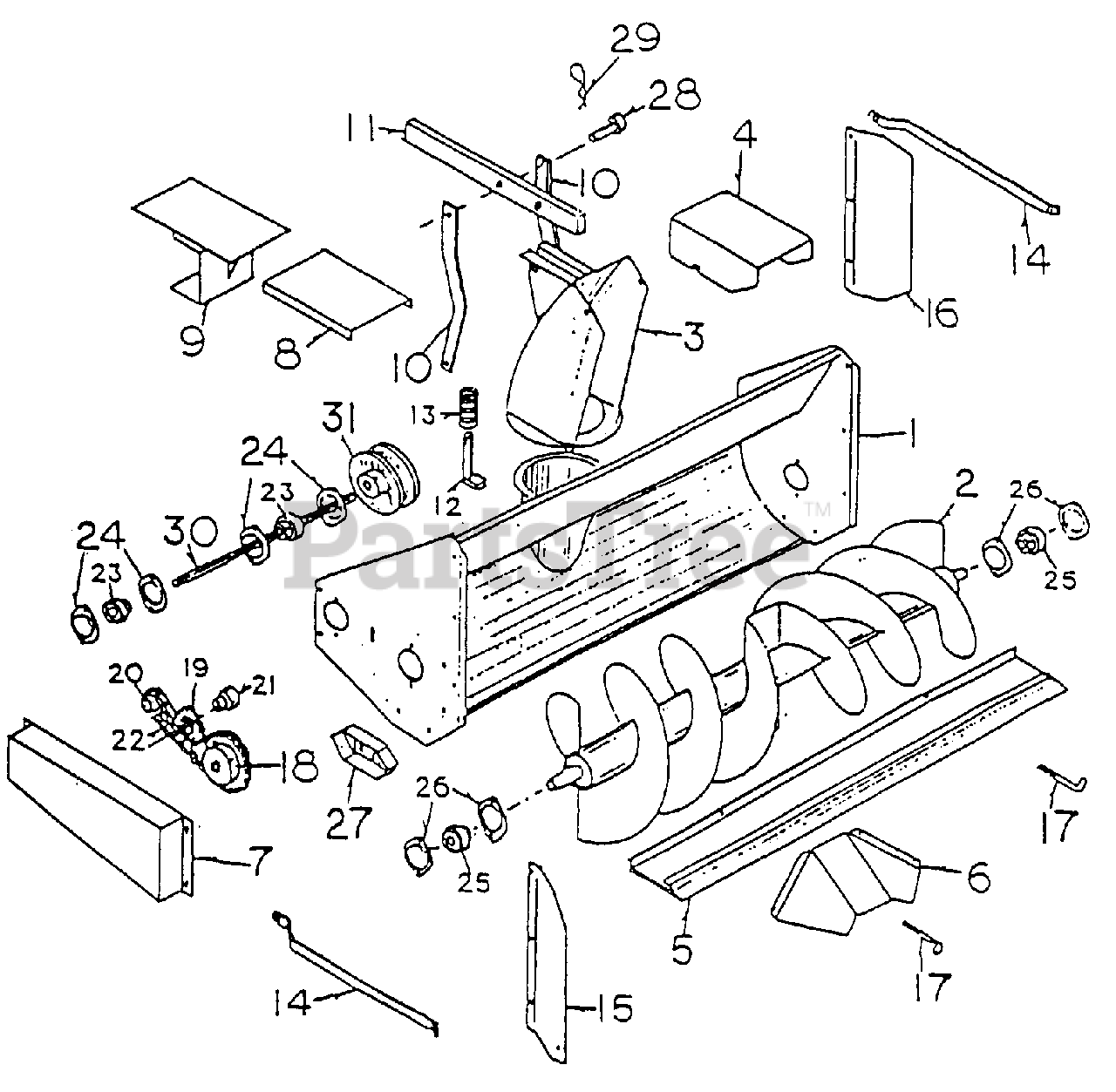

Chute Assembly Parts Diagram

  • Title
1

WD-430-0000

SNOW BLOWER HOUSING

$

$

Not available

2

WD-430-0001

AUCER

$

$

Not available

3

WD-430-0002

CHUTE

$

$

Not available

4

WD-430-0001

SNO'W DEFTECInvR

$

$

Not available

$

$

Not available

6

$

$

Not available

7

WD-430-0006

CHAIN GUARD

$

$

Not available

8

WD-430-0007

BELT GUARD

$

$

Not available

9

WD-430-0008

BELT RETAINER

$

$

Not available

10

WD-430-0009

CHUTE LOCK LINKAGE

$

$

Not available

11

WD-430-0010

HANDLE

$

$

Not available

12

WD-430-0011

CUTE LOCK

$

$

Not available

13

WD-900-5579

CHUTE LOCK SPRINC

$

$

Not available

14

WD-430-0012

EXTENDER BRACES

$

$

Not available

15

WD-430-0011

R.H. EXTENDER

$

$

Not available

16

$

$

Not available

17

WD-430-0015

BLADE B0LT

$

$

Not available

18

WD-900-1508

AUGER SPROCKET

$

$

Not available

19

White Outdoor WD-900-1507

IDLER SPROCKET

$

$

Not available

20

White Outdoor WD-900-1506

DRIVE SPROCKET

$

$

Not available

21

White Outdoor WD-430-0016

IDLER SPROCKET BUSHING

$

$

Not available

$

$

Not available

23

$

$

Not available

24

White Outdoor WD-900-3508

3/4 BEARING FLANGE
(Superseded to 941-0311)

$

$

Not available

25

White Outdoor WD-900-3512

lin. BEARING
(Superseded to 741-0303)

$106.99

$

In Stock, only 2 left!

0

26

White Outdoor WD-900-3511

lin. BEARING FLANGE
(Superseded to 741-0242)

$10.99

$

Usually ships in 3-6 days

0

$

$

Not available

$

$

Not available

$

$

Not available

30

WD-430-0018

SHIFT

$

$

Not available

$

$

Not available
