FR-1800 (139-013-190) - White Outdoor Front-Mount Riding Mower (1989) Snow Blower With Chute Lock Parts Diagram

Front-Mount Riding Mower

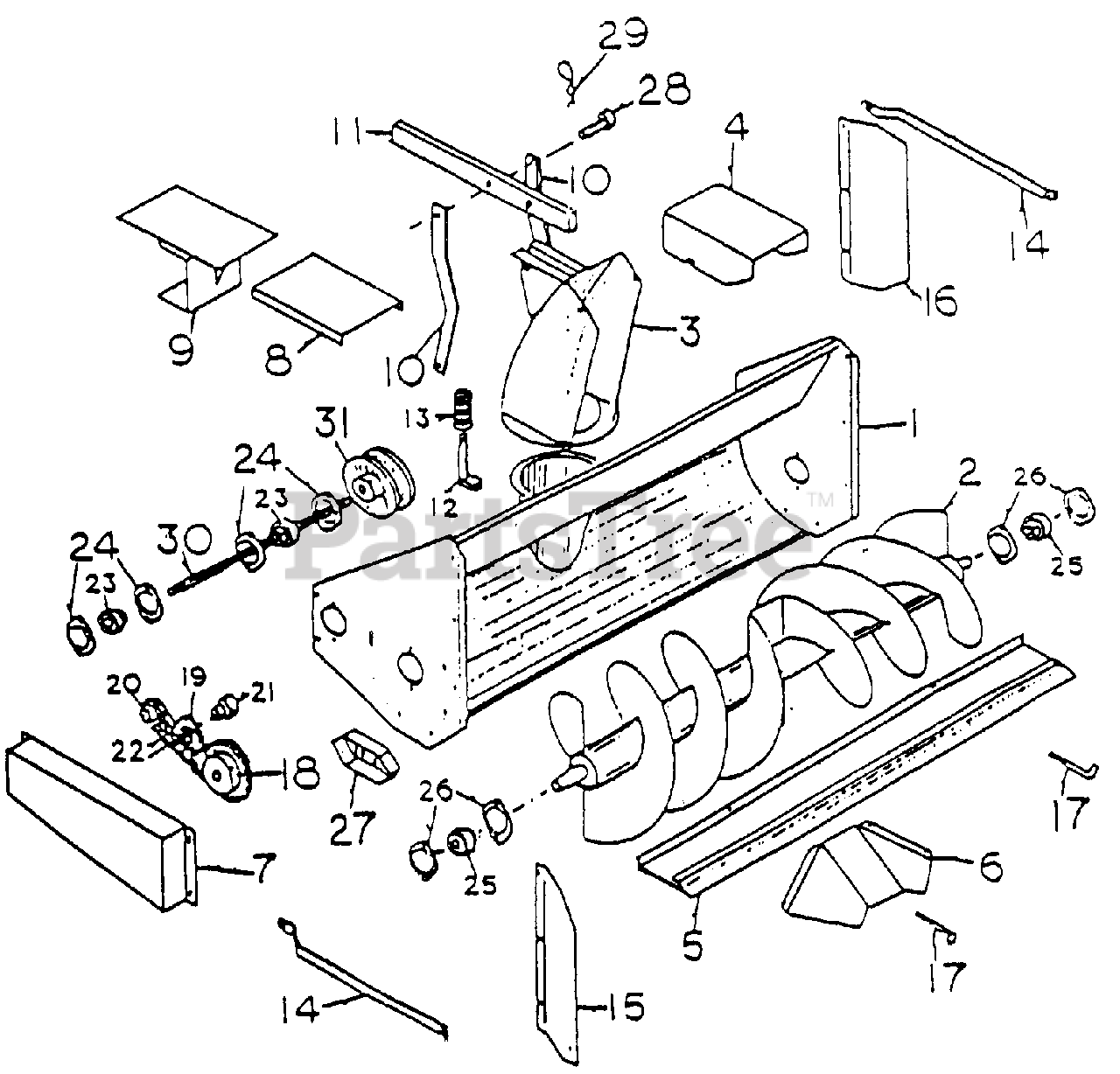

Snow Blower With Chute Lock Parts Diagram

  • Title
1

WD-430-0000

Snow Blower Housing

$

$

Not available

2

WD-430-0001

Auger

$

$

Not available

3

WD-430-0002

Chute

$

$

Not available

4

WD-430-0003

Snow Deflector

$

$

Not available

$

$

Not available

6

$

$

Not available

7

WD-430-0006

Chain Guard

$

$

Not available

8

WD-430-0007

Belt Guard

$

$

Not available

9

WD-430-0008

Belt Retainer

$

$

Not available

10

WD-430-0009

Chute Lock Linkage

$

$

Not available

11

WD-430-0010

Handle

$

$

Not available

12

WD-430-0011

Chute Lock

$

$

Not available

13

WD-900-5579

Chute Lock Spring

$

$

Not available

14

WD-430-0012

Extender Braces

$

$

Not available

15

WD-430-0013

R.H. Extender

$

$

Not available

16

$

$

Not available

17

WD-430-0015

Blade Bolt

$

$

Not available

18

WD-900-1508

Auger Sprocket

$

$

Not available

19

White Outdoor WD-900-1507

Idler Sprocket

$

$

Not available

20

White Outdoor WD-900-1506

Drive Sprocket

$

$

Not available

21

White Outdoor WD-430-0016

Idler Sprocket Bushing

$

$

Not available

$

$

Not available

23

$

$

Not available

24

White Outdoor WD-900-3508

3/4 Bearing Flange
(Superseded to 941-0311)

$

$

Not available

25

White Outdoor WD-900-3512

1 in. Bearing
(Superseded to 741-0303)

$106.99

$

In Stock, only 2 left!

0

26

White Outdoor WD-900-3511

1 in. Bearing Flange
(Superseded to 741-0242)

$10.99

$

Usually ships in 3-6 days

0

$

$

Not available

$

$

Not available

$

$

Not available

30

WD-430-0018

Shaft

$

$

Not available

$

$

Not available
