FR23KC - Exmark Front Runner Front Mount Mower, 23hp Kohler (SN: 600000 - 669999) (2006) Fuel Group Parts Diagram

Front Runner Front Mount Mower, 23hp Kohler

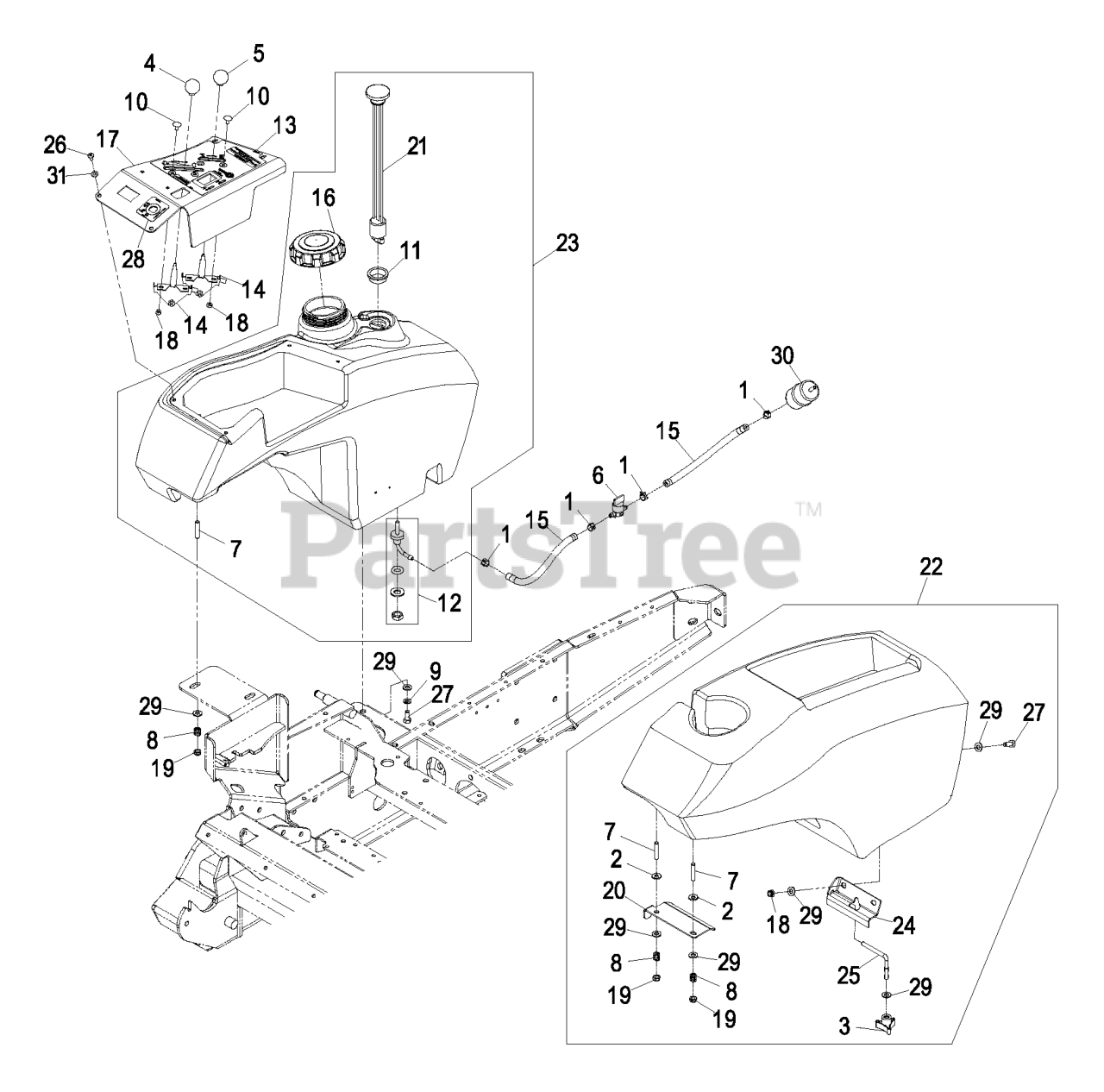

Fuel Group Parts Diagram

  • Title
1

$1.49

$

In Stock, Qty 20+

0

2

Exmark 1-303334

WASHER-SPRING

$2.99

$

In Stock, Qty 8

0

3

Exmark 1-323385

KNOB-3 PRONG

$5.49

$

In Stock, Qty 20+

0

4

Exmark 1-513592

KNOB-BALL

$6.49

$

In Stock, Qty 20+

0

5

Exmark 1-513593

KNOB-BALL, BLACK

$5.49

$

In Stock, Qty 15

0

6

Exmark 1-603770

VALVE-FUEL

$7.99

$

In Stock, Qty 18

0

7

Exmark 1-633023

STUD

Note: Use Pro-Lock, Retaining Type (P/N 1-840023, 5ml tube) on stud threads, item #7 going into the tank.

$6.49

$

In Stock, only 3 left!

0

8

Exmark 1-633349

SPRING-TANK, FUEL

$5.49

$

In Stock, Qty 12

0

9

Exmark 1-805005

WASHER-LOCK

$1.49

$

In Stock, Qty 20+

0

10

Exmark 1-807513

BOLT-CARR

$2.99

$

In Stock, Qty 19

0

11

Exmark 95-8972

CONTACT ORDER SERVICES

$11.99

$

In Stock, Qty 9

0

12

Exmark 103-2605

FITTING-FUEL, BULKHEAD

Note: Use Pro-Lock, Nut Type (P/N 1-840022, 5ml tube) on fuel fitting, item #11.

$35.99

$

In Stock, Qty 14

0

Exmark 103-2784

O-RING,BULKHEAD FITTING

$13.99

$

In Stock, only 3 left!

0

13

Exmark 109-2699

DECAL,CONSOLE FMZ A/C

$

$

Not available

14

Exmark 107-8073

CABLE-THROTTLE

$66.99

$

In Stock, Qty 6

0

15

Exmark 109-0303

HOSE-FUEL

$6.49

$

Usually ships in 3-6 days

0

16

Exmark 109-0346

CAP-FUEL, GAS

$21.99

$

In Stock, Qty 17

0

17

Exmark 109-2775

DISCONTINUED

$

$

Not available

18

Exmark 3296-2

NUT-LOCK, NI

$2.49

$

In Stock, Qty 20+

0

19

Exmark 3296-47

NUT-LOCK, NI

$3.99

$

In Stock, Qty 20+

0

20

Exmark 109-1202

HOOK,FENDER (PLATED)

$15.99

$

Usually ships in 3-6 days

0

21

Exmark 109-1213

Gauge, Fuel

$

$

Currently unavailable

22

Exmark 109-1226

ASM,FENDER FMZ

$

$

Not available

23

Exmark 109-1227

109-3627
(Superseded to 109-3627)

$

$

Not available

24

Exmark 109-2572

BRACKET,FENDER

$

$

Not available

25

Exmark 109-2652

BOLT,FENDER

$

$

Not available

26

Exmark 32122-30

SCREW-PTH

Note: Snug fit only on slotted holes, Do Not Overtighten, tank must be able to expand.

$1.49

$

In Stock, Qty 20+

0

27

Exmark 322-3

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

28

Exmark 109-2358

DECAL,IGNITION

$15.99

$

Usually ships in 3-6 days

0

29

Exmark 3256-23

WASHER-PLAIN

$2.49

$

In Stock, only 4 left!

0

30

Kohler Part No. 2405010 Fuel Filter

Note: Refer to Engine Owner's Manual (Fuel Filter Must be 15 Micron or smaller).

$

$

Not available

31

Exmark 1-303435

WASHER-SPRING

$1.49

$

In Stock, Qty 20+

0

Exmark 1-840023

PRO-LOCK-RETAINING 1

$18.99

$

In Stock, only 1 left!

0

Exmark 1-840022

PRO-LOCK,NUT TYPE

$18.99

$

Usually ships in 3-6 days

0
