G 300 AV - RedMax Chainsaw (1990) 003 - COMPLETE CHAIN SAW Parts Diagram

Chainsaw

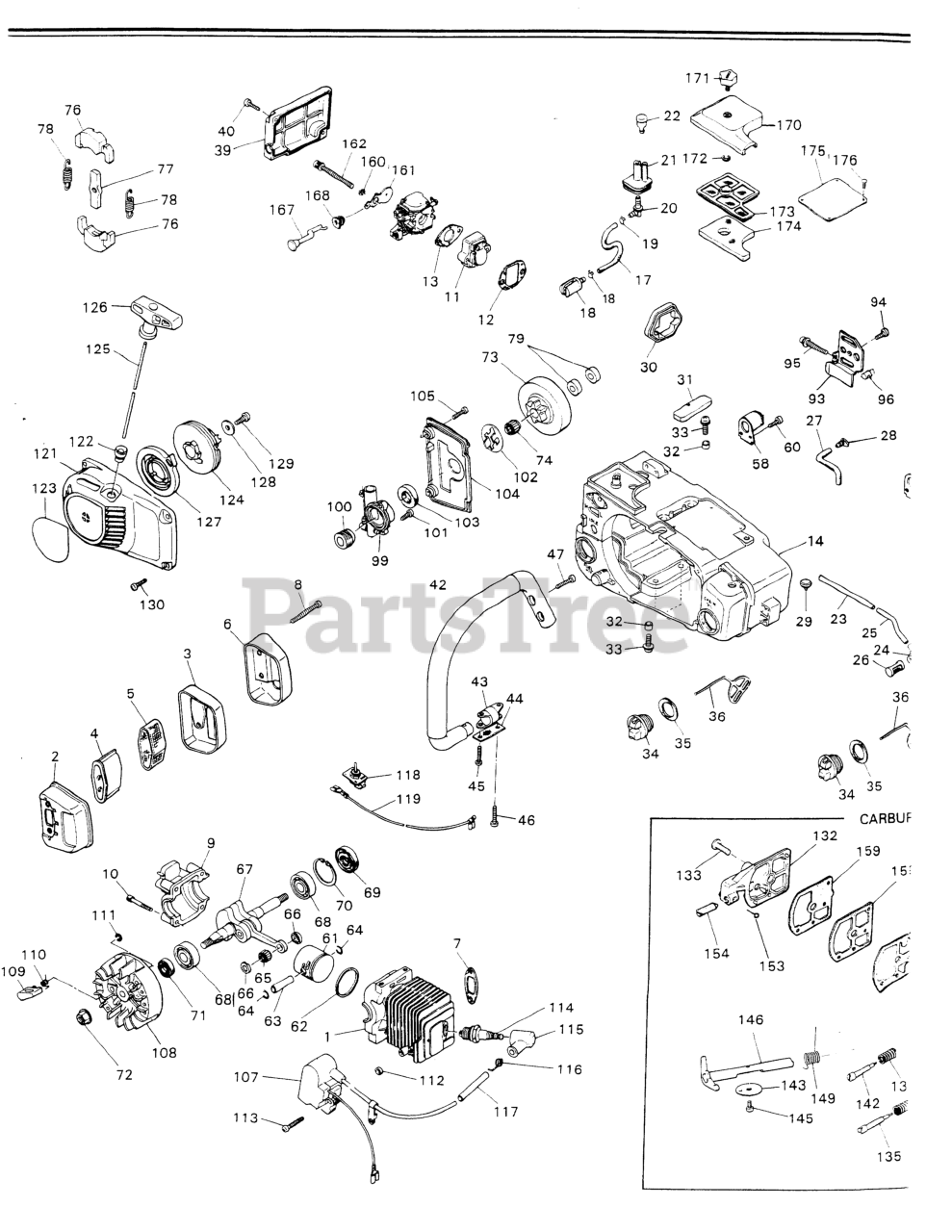

003 - COMPLETE CHAIN SAW Parts Diagram

  • Title
1

RedMax 263012110

2630-12111

$

$

Not available

NI

RedMax 263315000

MUFFLER ASSEMBLY

$28.51

$

Usually ships in 3-10 days

0

$

$

Not available

3

RedMax 263315120

COVER
(Superseded to 513602801)

$

$

Not available

4

RedMax 263015130

BAFFLE
(Superseded to 513582601)

$

$

Not available

5

RedMax 263315150

ARRESTER
(Superseded to 516791401)

$6.49

$

Usually ships in 3-10 days

0

$

$

Not available

7

RedMax 263015210

GASKET
(Superseded to 510814801)

$

$

Not available

8

RedMax 333015220

50030285
(Superseded to 510819001)

$2.49

$

Usually ships in 3-10 days

0

$47.85

$

Usually ships in 3-10 days

0

10

RedMax 0125230530

BOLT, M5 X 30
(Superseded to 506609401)

$3.99

$

Usually ships in 3-10 days

0

11

RedMax 263022102

2630-22103
(Superseded to 263022103)

$10.99

$

Usually ships in 3-10 days

0

12

RedMax 263022210

NO LONGER AVAILABLE

Note: Context Note: @ÿ

$

$

Not available

13

RedMax 333014120

GASKET, CARB (USE -14121)

$

$

Not available

14

RedMax 264031102

2640-31104

$

$

Not available

NI

RedMax 263131201

PIPE COMP (USE -31202)
(Superseded to 516781701)

$

$

Not available

17

RedMax 149285410

PIPE (USE -85411)
(Superseded to 513306101)

$

$

Not available

18

RedMax 175085300

1850-85300

$

$

Not available

19

RedMax 126085460

CLIP (REPLACES 2841-31280)
(Superseded to 506707001)

$4.99

$

In Stock, Qty 20+

0

20

RedMax 335034320

50030286
(Superseded to 574070401)

$4.99

$

Usually ships in 3-10 days

0

21

RedMax 263131250

GROMMET
(Superseded to 513596501)

$

$

Not available

22

RedMax 331786100

BREATHER ASSY (RPLS 2630-31270
(Superseded to 514201801)

$

$

Not available

NI

RedMax 263031301

PIPE ASSEMBLY
(Superseded to 516768201)

$

$

Not available

23

RedMax 149285410

PIPE (USE -85411)
(Superseded to 513306101)

$

$

Not available

24

RedMax 263031321

GROMMET (RPLS -31320)

$1.57

$

Usually ships in 3-10 days

0

25

$2.72

$

Usually ships in 3-10 days

0

26

RedMax 263031350

50030289
(Superseded to 510819201)

$

$

Not available

27

RedMax 149285410

PIPE (USE -85411)
(Superseded to 513306101)

$

$

Not available

28

RedMax 337031210

PIN
(Superseded to 514259901)

$

$

Not available

29

RedMax 263031510

VALVE A
(Superseded to 516768701)

$

$

Not available

$2.10

$

Usually ships in 3-10 days

0

$1.23

$

Usually ships in 3-10 days

0

$1.08

$

Usually ships in 3-10 days

0

33

$

$

Not available

34

RedMax 263031801

2841-31800

$

$

Not available

35

RedMax 263031820

GASKET
(Superseded to 516948501)

$4.99

$

Usually ships in 3-10 days

0

36

$

$

Not available

39

RedMax 263031912

2630-31913
(Superseded to 513585301)

$

$

Not available

40

RedMax 263031950

SCREW
(Superseded to 574095601)

$1.49

$

Usually ships in 3-10 days

0

NI

RedMax 264132101

HANDLE (F)

$36.11

$

Usually ships in 3-10 days

0

42

RedMax 264132110

HANDLE (NLA)

Note: Context Note: @ÿ

$30.54

$

Usually ships in 3-10 days

0

43

RedMax 263032120

2630-32121
(Superseded to 513585701)

$15.99

$

Usually ships in 3-10 days

0

44

RedMax 263032151

STOPPER (RPLS -32150)
(Superseded to 516770601)

$3.99

$

In Stock, only 2 left!

0

45

RedMax 263032170

50030270
(Superseded to 510818001)

$1.49

$

Usually ships in 3-10 days

0

46

RedMax 263032170

50030270
(Superseded to 510818001)

$1.49

$

Usually ships in 3-10 days

0

47

RedMax 263032610

50030271
(Superseded to 510818101)

$

$

Not available

NI

RedMax 264033101

HANDLE (NLA)

Note: Context Note: @ÿ

$41.00

$

Usually ships in 3-10 days

0

58

RedMax 264033510

2630-33511
(Superseded to 513586901)

$

$

Not available

60

RedMax 263033610

SCREW (REPLACES 50030272)
(Superseded to 516771801)

$3.99

$

In Stock, only 4 left!

0

61

$

$

Not available

$

$

Not available

$3.76

$

Usually ships in 3-10 days

0

64

RedMax 126041320

RING, SNAP (RPLS 1101-41320)
(Superseded to 505045201)

$4.99

$

In Stock, Qty 20+

0

65

RedMax 110141331

BEARING
(Superseded to 516181101)

$

$

Not available

66

RedMax 117341340

WASHER, THRUST (NLA)

Note: Context Note: @ÿ

$

$

Not available

67

RedMax 263042002

SHAFT COMP

$148.30

$

Usually ships in 3-10 days

0

68

$

$

Not available

69

RedMax 263043150

SEAL, OIL

$

$

Not available

70

RedMax 0406503212

RING, SNAP, M32 x 1.2
(Superseded to 504121001)

$3.99

$

Usually ships in 3-10 days

0

71

RedMax 110021210

2169-21210
(Superseded to 513488701)

$4.99

$

Usually ships in 3-10 days

0

72

RedMax 165043230

182301
(Superseded to 516437401)

$3.99

$

Usually ships in 3-10 days

0

73

RedMax 263151110

2872-51111
(Superseded to 513897001)

$

$

Not available

74

RedMax 331051310

BEARING
(Superseded to 514183301)

$10.99

$

Usually ships in 3-10 days

0

NI

RedMax 263051200

CLUTCH ASSEMBLY
(Superseded to T210451200)

$39.99

$

Usually ships in 3-10 days

0

76

RedMax 263051210

SHOE, CLUTCH

$3.94

$

Usually ships in 3-10 days

0

$4.90

$

Usually ships in 3-10 days

0

78

RedMax 263051230

SPRING
(Superseded to 570890301)

$54.99

$

Usually ships in 3-10 days

0

79

RedMax 333051320

WASHER, THRU (B)

$1.08

$

Usually ships in 3-10 days

0

93

$2.06

$

Usually ships in 3-10 days

0

94

RedMax 160033130

SCREW
(Superseded to 516385401)

$

$

Not available

95

RedMax 026320535

2630-53330
(Superseded to 521348901)

$18.99

$

Usually ships in 3-10 days

0

96

RedMax 331053320

NUT
(Superseded to 520968501)

$4.99

$

Usually ships in 3-10 days

0

99

RedMax 263055101

2630-55103
(Superseded to 513589901)

$48.99

$

Usually ships in 3-10 days

0

100

RedMax 263055160

GEAR
(Superseded to 513590301)

$

$

Not available

101

$

$

Not available

102

RedMax 263055211

PLATE
(Superseded to 516775201)

$

$

Not available

103

RedMax 263055251

SEAL
(Superseded to 510816701)

$2.49

$

Usually ships in 3-10 days

0

104

RedMax 263055311

2630-55312
(Superseded to 263055312)

$4.74

$

Usually ships in 3-10 days

0

105

RedMax 263031950

SCREW
(Superseded to 574095601)

$1.49

$

Usually ships in 3-10 days

0

107

RedMax 263171110

2631-71111
(Superseded to 513603601)

$133.99

$

Usually ships in 3-10 days

0

108

RedMax 263171200

2631-71203
(Superseded to 516784801)

$

$

Not available

109

RedMax 263071220

2630-71221

$

$

Not available

110

RedMax 263071230

2630-71231

$

$

Not available

111

RedMax 030800040

RING, SNAP, M4
(Superseded to 574054101)

$4.99

$

In Stock, Qty 8

0

112

RedMax 126071260

1260-71261

$

$

Not available

113

RedMax 026330425

SCREW, M4x25 (RPLS.0260-30425)
(Superseded to 516109701)

$4.99

$

Usually ships in 3-10 days

0

114

RedMax 121673110

3699-90030-10

$

$

Not available

115

RedMax 190072111

1900-72112
(Superseded to 513443401)

$6.49

$

Usually ships in 3-10 days

0

116

RedMax 190072120

SPRING
(Superseded to 505298901)

$4.99

$

In Stock, Qty 6

0

117

RedMax 263072210

TUBE
(Superseded to 521749501)

$3.99

$

In Stock, only 1 left!

0

118

RedMax 263072500

SWITCH A
(Superseded to 513591501)

$12.99

$

Usually ships in 3-10 days

0

119

$

$

Not available

NI

RedMax 263075002

2630-75004

$

$

Not available

121

RedMax 263075102

2630-75002

$

$

Not available

122

RedMax 333075121

GUIDE (RPLS -75120)
(Superseded to 521025001)

$

$

Not available

124

RedMax 263075210

2630-75213
(Superseded to 263075213)

$7.60

$

Usually ships in 3-10 days

0

125

$2.06

$

Usually ships in 3-10 days

0

126

RedMax 333075420

3330-75421

$

$

Not available

127

RedMax 333075201

HOLDER COMPLETE

$9.15

$

Usually ships in 3-10 days

0

128

$0.57

$

Usually ships in 3-10 days

0

129

$0.26

$

Usually ships in 3-10 days

0

130

RedMax 263031950

SCREW
(Superseded to 574095601)

$1.49

$

Usually ships in 3-10 days

0

NI

RedMax 263181001

2631-81004
(Superseded to 516785901)

$

$

Not available

132

RedMax 263181120

COVER (NLA)

Note: Context Note: @ÿ

$

$

Not available

133

$0.65

$

Usually ships in 3-10 days

0

135

$2.37

$

Usually ships in 3-10 days

0

142

$5.32

$

Usually ships in 3-10 days

0

143

$1.80

$

Usually ships in 3-10 days

0

145

RedMax 263181360

SCREW (NLA)

Note: Context Note: @ÿ

$

$

Not available

146

RedMax 263181370

SHAFT A (NLA)

Note: Context Note: @ÿ

$

$

Not available

149

$1.08

$

Usually ships in 3-10 days

0

153

RedMax 263181460

PIECE (NLA)

Note: Context Note: @ÿ

$

$

Not available

154

$3.76

$

Usually ships in 3-10 days

0

NI

RedMax 263106010

KIT, GASKET

$3.68

$

Usually ships in 3-10 days

0

159

RedMax 263106020

KIT, DIAPHRAGM

$15.12

$

Usually ships in 3-10 days

0

160

RedMax 331082110

NO LONGER AVAILABLE
(Superseded to 514190801)

Note: Context Note: @ÿ

$3.99

$

Usually ships in 3-10 days

0

161

RedMax 263082120

2630-82121

$

$

Not available

162

RedMax 263082140

50030276
(Superseded to 50030276)

$

$

Not available

167

RedMax 263082310

2630-82311
(Superseded to 516779801)

$

$

Not available

168

RedMax 332033310

GROMMET
(Superseded to 514205201)

$

$

Not available

170

RedMax 263083100

2630-98500

$

$

Not available

171

RedMax 263083120

50040181
(Superseded to 516780301)

$

$

Not available

172

RedMax 030800040

RING, SNAP, M4
(Superseded to 574054101)

$4.99

$

In Stock, Qty 8

0

173

RedMax 263083510

2630-83511
(Superseded to 574070301)

$

$

Not available

174

RedMax 263083610

ELEMENT
(Superseded to 574095701)

$

$

Not available

175

RedMax 264733612

LABEL, WARNING

$

$

Not available

176

$0.07

$

Usually ships in 3-10 days

0
