GT-185 (144U836H190) - White Outdoor 46" Garden Tractor (1994) Electrical System Parts Diagram

46" Garden Tractor

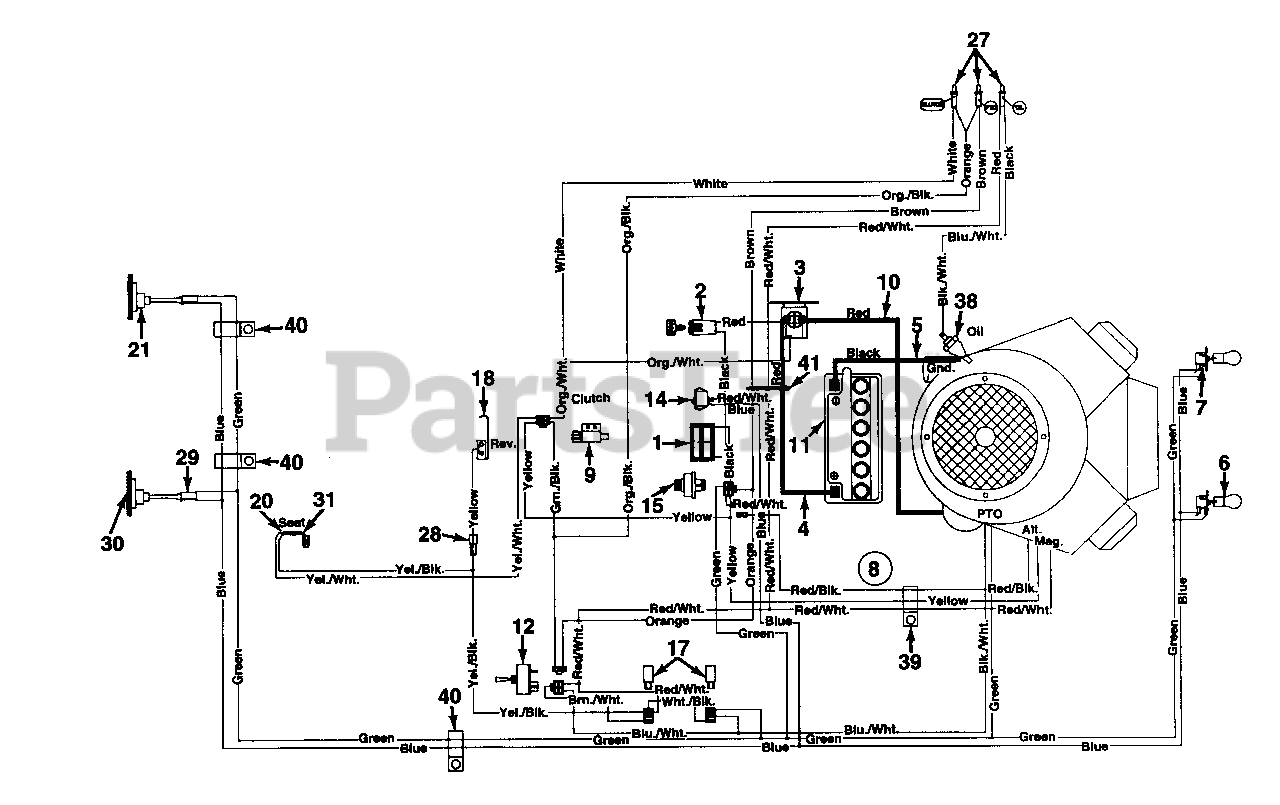

Electrical System Parts Diagram

  • Title
1

White Outdoor 725-0925

Ammeter
(Superseded to 925-0925)

$28.99

$

In Stock, only 1 left!

0

2

White Outdoor 725-1381

Fuse 20 Amp
(Superseded to 925-1381)

$5.99

$

In Stock, Qty 14

0

3

White Outdoor 725-1426

Solenoid
(Superseded to 925-1426A)

$24.99

$

In Stock, Qty 20+

0

4

White Outdoor 725-0561

Wire
(Superseded to 629-0705)

$

$

Not available

5

White Outdoor 725-0981

6 Ga. Red Wire 20" Lg.

$

$

Not available

6

White Outdoor 725-0963

Bulb
(Superseded to 925-0963)

$6.99

$

In Stock, Qty 20+

0

7

White Outdoor 725-1649

Socket
(Superseded to 925-1649A)

$10.99

$

In Stock, Qty 20+

0

8

White Outdoor 629-0095

Wire Harness
(Superseded to 929-0095)

$

$

Not available

9

White Outdoor 725-1657

Safety Switch (Clutch)
(Superseded to 925-1657A)

$22.99

$

In Stock, Qty 14

0

10

White Outdoor 725-1085

6 Ga. Black Wire
(Superseded to 629-0700)

$

$

Not available

11

White Outdoor 725-1635

Battery (275 Cold Crank Amps)
(Superseded to 753-0608)

$

$

Not available

12

White Outdoor 725-0893

Switch (PTO)
(Superseded to 925-0893)

$76.99

$

In Stock, Qty 20+

0

?13

White Outdoor 725-0379

Safety Switch (Clutch)

$

$

Not available

14

White Outdoor 725-0634

Light Switch
(Superseded to 925-0634)

$16.99

$

In Stock, Qty 6

0

15

White Outdoor 725-1396

Ignition Switch
(Superseded to 925-1396A)

$40.99

$

In Stock, Qty 15

0

17

White Outdoor 725-1648

Relay
(Superseded to 925-1648A)

$43.99

$

In Stock, Qty 20+

0

18

White Outdoor 725-1643

Spring Lever

$9.99

$

In Stock, only 2 left!

0

20

White Outdoor 725-1303

Safety Switch (Seat)
(Superseded to 925-1303)

$5.99

$

In Stock, Qty 10

0

21

725-3018

Taillight

$

$

Not available

27

White Outdoor 725-1365

Bulb
(Superseded to 925-1365)

$9.99

$

In Stock, only 4 left!

0

28

725-1548

Transmission Ext. Wire

$

$

Not available

29

White Outdoor 725-1380

Taillight Harness

$

$

Not available

30

White Outdoor 725-3020

Bulb
(Superseded to 925-3020)

$

$

Not available

31

White Outdoor 725-1439

Safety Switch (Seat)

$7.99

$

In Stock, Qty 10

0

38

White Outdoor 751-0537

Oil Pressure Switch

$

$

Not available

39

White Outdoor 726-0272

Clamp 9/16" Dia.

$6.99

$

In Stock, only 1 left!

0

40

White Outdoor 726-0273

Clamp 5/16" Dia.

$6.99

$

In Stock, only 1 left!

0

41

White Outdoor 726-0178

Cable Tie
(Superseded to 725-0157)

$3.49

$

In Stock, only 3 left!

0
