GT-205 (14BU836H190) - White Outdoor 46" Garden Tractor (1998) Main Housing Assemblies Parts Diagram

46" Garden Tractor

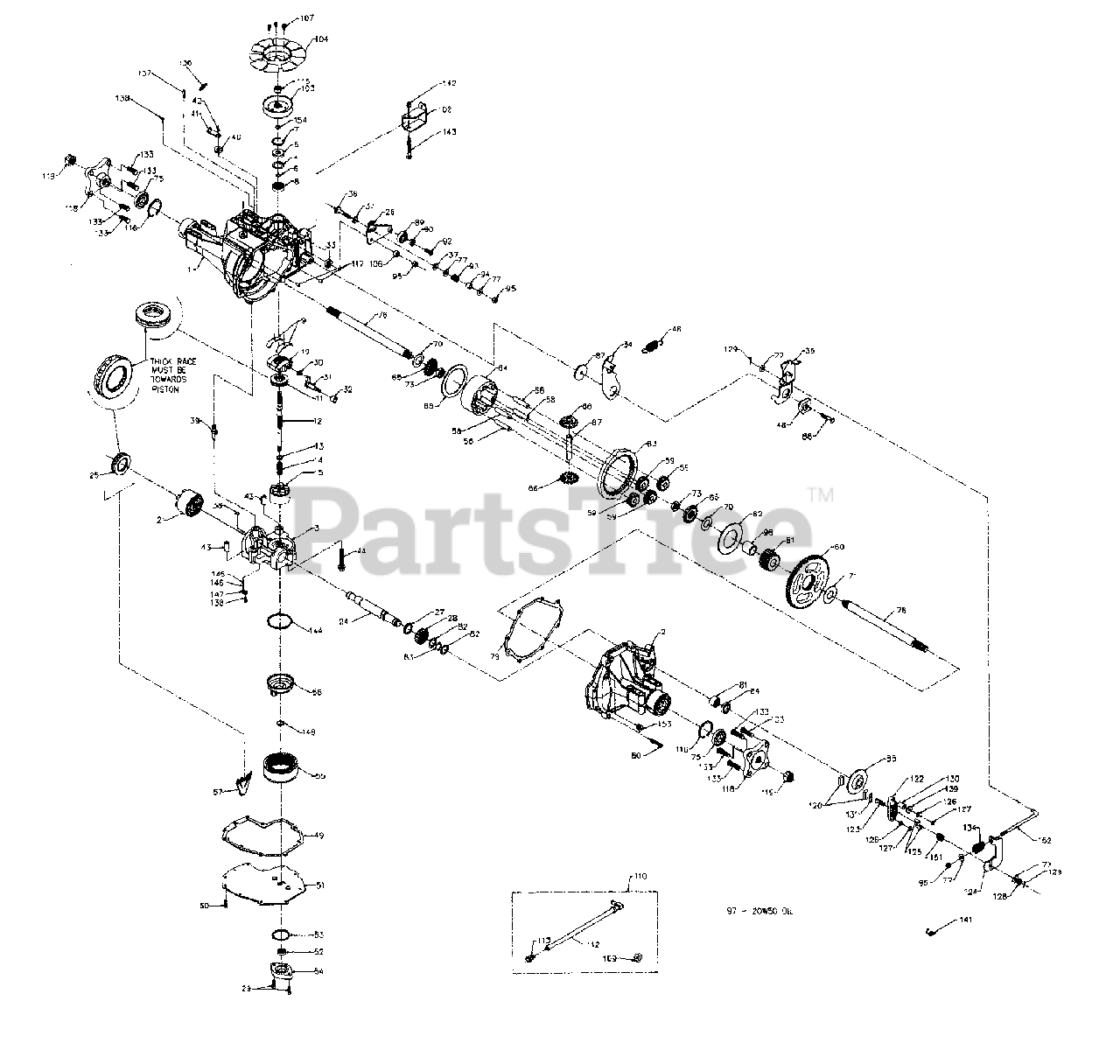

Main Housing Assemblies Parts Diagram

  • Title
1

White Outdoor HG-70297

Main Housing Ass'y.

$

$

Not available

2

White Outdoor HG-70300

R.H. Housing Ass'y.

$

$

Not available

3

White Outdoor HG-70299

Center Section Ass'y.
(Superseded to HG-70708)

$

$

Not available

$9.99

$

Usually ships in 3-6 days

0

$17.99

$

In Stock, only 3 left!

0

6

White Outdoor HG-2003016

Wire Retaining Ring

$7.49

$

Usually ships in 3-6 days

0

7

White Outdoor HG-2003052

Retaining Ring

$7.49

$

Usually ships in 3-6 days

0

8

White Outdoor HG-2003043

Ball Bearing
(Superseded to HG-2003043P)

$68.99

$

Usually ships in 3-6 days

0

9

White Outdoor HG-2003023

Cradle Bearing
(Superseded to HG-52619)

$11.99

$

Usually ships in 3-6 days

0

10

White Outdoor HG-2003087

Variable Swashplate

$204.99

$

Usually ships in 3-6 days

0

11

White Outdoor HG-50551

Thrust Bearing
(Superseded to HG-50551P)

$27.99

$

Usually ships in 3-6 days

0

12

$

$

Not available

13

White Outdoor HG-2003017

Block Thrust Washer

$3.99

$

Usually ships in 3-6 days

0

14

$4.49

$

Usually ships in 3-6 days

0

15

White Outdoor HG-70079

Cylinder Block Ass'y.
(Superseded to HG-70331)

$175.99

$

Usually ships in 3-6 days

0

21

White Outdoor HG-70082

Cylinder Block Ass'y.
(Superseded to HG-72159)

$

$

Not available

24

White Outdoor HG-50662

Output Shaft

$

$

Not available

25

White Outdoor HG-50552

Thrust Bearing
(Superseded to HG-53341)

$

$

Not available

26

$

$

Not available

$

$

Not available

28

White Outdoor HG-50661

16T Pinion Gear

$

$

Not available

29

White Outdoor HG-50095

Capscrew M6 x 1-20

$

$

Not available

30

$19.99

$

Usually ships in 3-6 days

0

31

White Outdoor HG-50807

Trunnion Arm

$

$

Not available

32

HG-2003009

Trunnion Bushing

$

$

Not available

$14.99

$

Usually ships in 3-6 days

0

34

$

$

Not available

35

White Outdoor HG-50832

Actuating Arm

$

$

Not available

36

White Outdoor HG-50284

Stud 5/16-24 Thd.

$

$

Not available

37

White Outdoor HG-50281

Friction Puck

$

$

Not available

38

White Outdoor HG-2003554

Bypass Plate
(Superseded to HG-70680)

$

$

Not available

39

White Outdoor HG-2003555

Bypass Actuator

$

$

Not available

$

$

Not available

41

$

$

Not available

42

White Outdoor HG-44870

Retaining Ring

$

$

Not available

$7.99

$

Usually ships in 3-6 days

0

$4.99

$

Usually ships in 3-6 days

0

46

White Outdoor HG-50833

Neutral Spring

$

$

Not available

48

White Outdoor HG-50835

Adjusting Spring

$

$

Not available

49

White Outdoor HG-50783

Lower Gasket

$

$

Not available

50

White Outdoor HG-50437

Self-Tapping Screw

$

$

Not available

51

$

$

Not available

52

White Outdoor HG-50273

Gerotor Ass'y.

$33.99

$

Usually ships in 3-6 days

0

$4.49

$

Usually ships in 3-6 days

0

54

White Outdoor HG-50260

Gerotor Cover

$

$

Not available

55

White Outdoor HG-50784

Filter
(Superseded to HG-70380)

$

$

Not available

56

White Outdoor HG-50786

Charge Manifold
(Superseded to HG-70439)

$

$

Not available

57

White Outdoor HG-50796

Retainer, Motor Bearing

$

$

Not available

58

White Outdoor HG-50776

Pin, Carrier

$

$

Not available

59

White Outdoor HG-50763

15T Planet Gear

$

$

Not available

60

White Outdoor HG-50646

67T Spur Gear

$

$

Not available

61

White Outdoor HG-50645

21T Sun Gear

$

$

Not available

62

White Outdoor HG-50769

Planet Thrust Plate

$

$

Not available

63

White Outdoor HG-50764

51T Ring Gear

$

$

Not available

64

White Outdoor HG-50765

Planetary Carrier

$

$

Not available

65

$

$

Not available

66

$

$

Not available

67

White Outdoor HG-50766

Shaft, Differential

$

$

Not available

68

White Outdoor HG-50767

Differential, Thrust Plate

$

$

Not available

$

$

Not available

$

$

Not available

73

White Outdoor HG-50791

Hex Jam Nut 5/8-18 Thd.

$

$

Not available

75

White Outdoor HG-50772

Seal
(Superseded to HG-53699)

$8.99

$

In Stock, only 4 left!

0

76

$

$

Not available

77

White Outdoor HG-44130

Washer
(Superseded to 736-0371)

$4.49

$

In Stock, Qty 7

0

79

White Outdoor HG-50778

Gasket, Main Housing

$

$

Not available

80

White Outdoor HG-50868

Torx Hd. Scr. 5/15-18 Thd.

$2.99

$

Usually ships in 3-6 days

0

81

White Outdoor HG-44752

Needle Bearing

$

$

Not available

$

$

Not available

83

White Outdoor HG-50775

Retaining Ring

$

$

Not available

$

$

Not available

85

$

$

Not available

$

$

Not available

88

White Outdoor HG-50837

Screw 5/16-24 x 1.75" Lg.

$3.49

$

Usually ships in 3-6 days

0

$34.99

$

Usually ships in 3-6 days

0

90

White Outdoor HG-50839

Spacer, Locating
(Superseded to HG-51200)

$6.99

$

Usually ships in 3-6 days

0

92

White Outdoor HG-50870

Countersunk Screw

$

$

Not available

$

$

Not available

$

$

Not available

95

White Outdoor HG-50108

Hex L-Nut 5/16-24 Thd.
(Superseded to 912-0273)

$4.49

$

Usually ships in 3-6 days

0

96

White Outdoor HG-50866

Sleeve Bearing

$

$

Not available

97

HG-50006

Oil (.91 Gal.)

$

$

Not available

102

White Outdoor HG-50813

Torque Bracket

$

$

Not available

103

White Outdoor HG-50818

Pulley
(Superseded to HG-72129)

$63.99

$

In Stock, Qty 6

0

$19.99

$

Usually ships in 3-6 days

0

106

White Outdoor HG-50850

Spacer, Trunnion
(Superseded to HG-51604)

$

$

Not available

$

$

Not available

109

White Outdoor HG-50133

Vent Bushing

$

$

Not available

110

$

$

Not available

112

White Outdoor HG-70301

Hose Fitting Ass'y.

$

$

Not available

113

White Outdoor HG-70109

Cap-Vent Ass'y.

$11.99

$

Usually ships in 3-6 days

0

$4.49

$

In Stock, only 4 left!

0

116

White Outdoor HG-50859

Retaining Ring

$6.49

$

Usually ships in 3-6 days

0

117

$3.99

$

Usually ships in 3-6 days

0

118

HG-50826

Hub

$

$

Not available

119

White Outdoor HG-50863

Hex Nut 3/4-16 Thd.
(Superseded to 912-3018)

$

$

Not available

120

White Outdoor HG-44132

Puck, Brake
(Superseded to 917-0678)

$6.99

$

In Stock, Qty 20+

0

122

$10.99

$

Usually ships in 3-6 days

0

123

White Outdoor HG-44138

Bolt, Square Head

$

$

Not available

124

$13.99

$

Usually ships in 3-6 days

0

125

White Outdoor HG-44127

Pin, Brake
(Superseded to 941-0343)

$

$

Not available

126

HG-43177

L-Wash. 1/4" I.D.

$

$

Not available

127

HG-43178

Hex Nut 1/4-20 Thd.

$

$

Not available

128

White Outdoor HG-44142

Castle Nut
(Superseded to 912-0273)

$4.49

$

Usually ships in 3-6 days

0

129

White Outdoor HG-44101

Cotter Pin
(Superseded to 914-0507)

$4.49

$

In Stock, Qty 20+

0

$11.99

$

Usually ships in 3-6 days

0

131

White Outdoor HG-44134

Puck Plate
(Superseded to 917-0682)

$9.49

$

In Stock, Qty 7

0

133

$

$

Not available

134

HG-50915

Brake Spring

$

$

Not available

136

White Outdoor HG-50384

Extension Spring

$

$

Not available

137

$

$

Not available

138

White Outdoor HG-50653

Screw, Self-Tapping 10-32 x .5"

$

$

Not available

139

White Outdoor HG-44278

Washer .265" I.D. x .875" O.D.

$

$

Not available

141

White Outdoor HG-50884

Spring, Brake

$10.99

$

Usually ships in 3-6 days

0

142

MTD HG-43064

Hex L-Nut 5/16-18 Thd.
(Superseded to 712-3004A)

$3.49

$

In Stock, Qty 20+

0

143

MTD HG-50886

Bolt 5/16-18 x 2.5" Lg.
(Superseded to 710-0572)

$3.99

$

In Stock, Qty 5

0

$

$

Not available

145

White Outdoor HG-50654

Relief Spring

$

$

Not available

$

$

Not available

147

White Outdoor HG-50651

Plate, Relief

$

$

Not available

$

$

Not available

151

White Outdoor HG-50919

Brake Comp. Spring

$3.99

$

Usually ships in 3-6 days

0

152

White Outdoor HG-50914

Brake Pull Rod

$

$

Not available

$18.99

$

Usually ships in 3-6 days

0

154

White Outdoor HG-50920

Wire Retaining Ring

$

$

Not available

White Outdoor 918-0249A

Hydrostatic Trans Complete

$

$

Not available
