GT-954 (14AA815K790) - White Outdoor 54" Garden Tractor (2007) Steering Parts Diagram

54" Garden Tractor

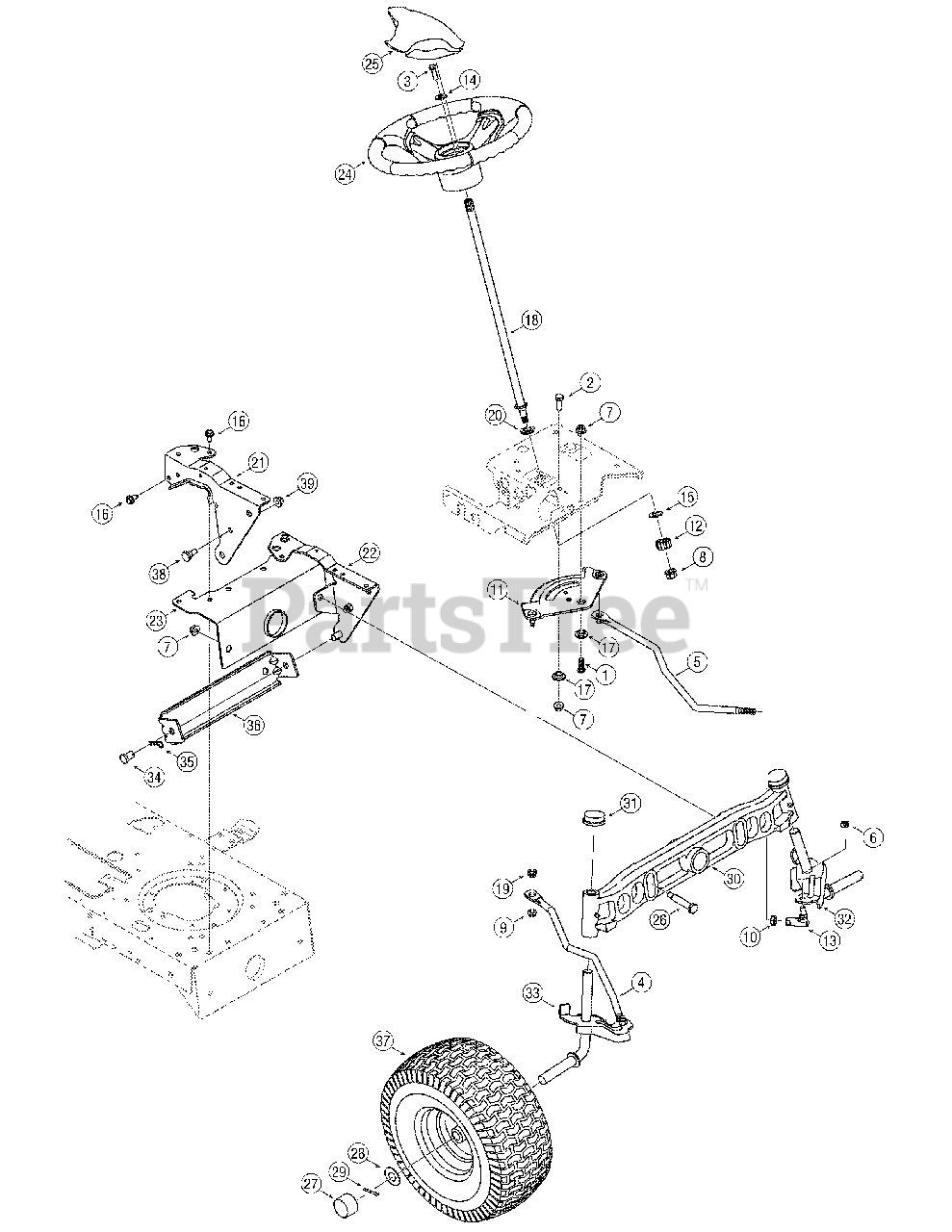

Steering Parts Diagram

  • Title
1

White Outdoor 710-04095

Hex Screw, 3/8-16, 1.00, Gr5

$4.99

$

In Stock, Qty 20+

0

2

White Outdoor 710-0514

Hex Screw, 3/8-16, 1.00, Gr5

$3.99

$

In Stock, Qty 20+

0

3

White Outdoor 710-0643

Hex Screw, 5/16-18, 1.00, Gr5

$6.49

$

In Stock, Qty 20+

0

4

White Outdoor 711-1408

Link, Drag, RH

$

$

Not available

5

White Outdoor 711-1409A

Link, Drag, LH

$

$

Not available

6

White Outdoor 712-0214

Nut, Hex Lock, 3/8-24

$5.99

$

In Stock, Qty 20+

0

7

White Outdoor 712-04065

Nut, Flange Lock, 3/8-16

$3.99

$

In Stock, Qty 20+

0

8

White Outdoor 712-0459

Nut, Flange Lock, 7/16-20

$4.49

$

In Stock, Qty 20+

0

9

White Outdoor 712-3004A

Nut, Flange Lock, 5/16-18, Gr5

$3.49

$

In Stock, Qty 20+

0

10

White Outdoor 712-0240

Nut, Jam, 7/16-20, Gr2
(Superseded to 912-0240)

$3.99

$

In Stock, Qty 20+

0

11

White Outdoor 717-1550E

Gear, Steering, 11/90 Ratio
(Superseded to 717-1550F)

$65.99

$

In Stock, Qty 20+

0

12

White Outdoor 717-1554

Gear, Pinion, Steering

$10.99

$

In Stock, Qty 20+

0

13

White Outdoor 723-0448A

Ball Joint, 7/16-20, Lock
(Superseded to 923-0448A)

$22.99

$

In Stock, Qty 20+

0

14

White Outdoor 736-3004

Washer, Flat,.406 x.875 x.105

$4.49

$

In Stock, Qty 19

0

15

White Outdoor 736-3084

Washer, Flat,.51 x 1.12 x.06

$4.49

$

In Stock, Qty 20+

0

16

White Outdoor 710-1260A

Screw, 5/16-18, 0.750

$3.49

$

In Stock, Qty 20+

0

17

White Outdoor 738-04154

Spacer, Shoulder,.38 x 1.00 x.31

$5.49

$

In Stock, Qty 20+

0

18

White Outdoor 738-1001A

Shaft, Steering,.625 OD x 24.25

$69.99

$

In Stock, Qty 6

0

19

White Outdoor 741-0475

Plastic Bushing.380 ID
(Superseded to 941-0475)

$3.99

$

In Stock, Qty 20+

0

20

White Outdoor 741-0656A

Hex Flange Bearing 5/8 PM
(Superseded to 941-0656A)

$4.99

$

In Stock, Qty 20+

0

21

White Outdoor 783-0726E

Pivot Bracket, Support RH

Variations

White Outdoor 783-0726E-0606

Pivot Support Bracket, RH - MAJESTIC ORANGE (0606)

$

$

Not available

White Outdoor 783-0726E-0498

Pivot Support Bracket, RH - OLD CUB YELLOW (0498)

$

$

Not available

White Outdoor 783-0726E-0637

BRACKET:PIVOT SUPPORT RH - POWDER BLACK (0637)

$

$

Not available

White Outdoor 783-0726E-0650

BRACKET:PIVOT SUPPORT RH - RED METALLIC (0650)

$

$

Not available

White Outdoor 783-0726E-0691

BRACKET:PIVOT SUPPORT RH - BLACK JACK (0691)

$

$

Not available

White Outdoor 783-0726E-0716

Pivot Support Bracket, RH - CUB YELLOW-99 (0716)

$

$

Not available

White Outdoor 783-0726E-0665

BRACKET:PIVOT SUPPORT RH - YARDMAN GREEN (0665)

$

$

Not available

White Outdoor 783-0726E-4008

BRACKET:PIVOT SUPPORT RH - WINE RED (4008)

$

$

Not available

$

$

22

White Outdoor 783-0727D

Pivot Bracket, Support LH

Variations

White Outdoor 783-0727D-0606

BRACKET:PIVOT:SUPPORT LH - MAJESTIC ORANGE (0606)

$

$

Not available

White Outdoor 783-0727D-0498

Pivot Support Bracket, LH - OLD CUB YELLOW (0498)

$

$

Not available

White Outdoor 783-0727D-0637

BRACKET:PIVOT:SUPPORT LH - POWDER BLACK (0637)

$

$

Not available

White Outdoor 783-0727D-0650

BRACKET:PIVOT:SUPPORT LH - RED METALLIC (0650)

$

$

Not available

White Outdoor 783-0727D-0691

BRACKET:PIVOT:SUPPORT LH - BLACK JACK (0691)

$

$

Not available

White Outdoor 783-0727D-0716

Pivot Support Bracket, LH - CUB YELLOW-99 (0716)

$

$

Not available

White Outdoor 783-0727D-0665

BRACKET:PIVOT:SUPPORT LH - YARDMAN GREEN (0665)

$

$

Not available

White Outdoor 783-0727D-4008

BRACKET:PIVOT:SUPPORT LH - WINE RED (4008)

$

$

Not available

$

$

23

White Outdoor 783-0728B

Pivot Bracket, Bar

Variations

White Outdoor 783-0728B-0637

Pivot Bar Bracket - POWDER BLACK (0637)

$43.99

$

Usually ships in 3-6 days

0

White Outdoor 783-0728B-0650

BRACKET-PIVOT BAR - RED METALLIC (0650)

$43.99

$

Usually ships in 3-6 days

0

White Outdoor 783-0728B-0665

BRACKET-PIVOT BAR - YARDMAN GREEN (0665)

$43.99

$

Usually ships in 3-6 days

0

White Outdoor 783-0728B-0691

BRACKET-PIVOT BAR - BLACK JACK (0691)

$43.99

$

Usually ships in 3-6 days

0

White Outdoor 783-0728B-4008

BRACKET-PIVOT BAR - WINE RED (4008)

$43.99

$

Usually ships in 3-6 days

0

White Outdoor 783-0728B-0498

Pivot Bar Bracket - OLD CUB YELLOW (0498)

$

$

Not available

White Outdoor 783-0728B-0716

Pivot Bar Bracket - CUB YELLOW-99 (0716)

$

$

Not available

$38.99

$

Usually ships in 3-6 days

0

24

White Outdoor 631-04008A

Steering Wheel, 13.25
(Superseded to 631-04008B)

$88.99

$

In Stock, Qty 12

0

25

White Outdoor 731-04065A

Steering Wheel Cover

$13.99

$

Usually ships in 3-6 days

0

26

White Outdoor 738-1011A

Shoulder Screw,.5 x 2.2, 3/8-16

$7.99

$

In Stock, Qty 12

0

$4.99

$

In Stock, Qty 20+

0

28

White Outdoor 736-04228

Flat Washer, .781 x 1.589
(Superseded to 736-04228B)

$4.99

$

In Stock, Qty 20+

0

29

White Outdoor 714-04039

Cotter Pin, 5/32 x 1.25
(Superseded to 714-0162)

$4.99

$

In Stock, Qty 20+

0

30

White Outdoor 719-04105

Cast Iron Pivot Bar
(Superseded to 919-04177E)

$231.99

$

Usually ships in 3-6 days

0

$4.49

$

In Stock, Qty 20+

0

32

White Outdoor 638-04003A

LH Axle Assembly,.750
(Superseded to 638-04003AP)

$76.99

$

In Stock, Qty 13

0

33

White Outdoor 638-04004A

RH Axle Assembly,.750
(Superseded to 938-04004A)

$66.99

$

In Stock, Qty 13

0

34

White Outdoor 711-0332

Pin, Clevis,.50 x.78
(Superseded to 911-0332)

$14.99

$

In Stock, Qty 20+

0

35

White Outdoor 714-04023

Cotter Pin, Int., .080 x 1.5625

$3.99

$

In Stock, Qty 20+

0

36

White Outdoor 783-0720A

Adjustment Bracket, Front
(Superseded to 783-0720C)

Variations

White Outdoor 783-0720A-0637

Deck Adjustment Bracket, Front - POWDER BLACK (0637)

$42.99

$

In Stock, Qty 6

0

White Outdoor 783-0720A-4008

BRACKET-ADJ:FRT DE - WINE RED (4008)

$34.99

$

Usually ships in 3-6 days

0

$34.99

$

Usually ships in 3-6 days

0

37

White Outdoor 634-04088A

Wheel Assembly Complete,

Variations

White Outdoor 634-04088A-0911

WHEEL ASM COMP - Carlisle Gray (0911)

$228.99

$

Usually ships in 3-6 days

0

White Outdoor 634-04088A-0931

WHEEL ASM COMP - Carlisle Beige (0931)

$262.99

$

Usually ships in 3-6 days

0

White Outdoor 634-04088A-0991

WHEEL ASM COMP - Carlisle White (0991)

$

$

Not available

White Outdoor 634-04088A-4009

WHEEL ASM COMP - TEE WHITE (4009)

$

$

Not available

White Outdoor 634-04088A-0941

WHEEL ASM COMP - Carlisle Yellow (0941)

$

$

Not available

$228.99

$

Usually ships in 3-6 days

0

37

White Outdoor 734-04148

Tire Only 16 x 7.5 x 8

Variations

White Outdoor 734-04148-0901

Tire, 16.0 X 7.5 - Carlisle (0901)

$65.99

$

In Stock, only 1 left!

0

White Outdoor 734-04148-0904

Tire, 16.0 X 7.5 - Cheng (0904)

$65.99

$

In Stock, only 1 left!

0

$136.99

$

Usually ships in 3-6 days

0

37

White Outdoor 634-04082

Rim Only w/ Valve Stem
(Superseded to 934-04082)

Variations

White Outdoor 634-04082-0499

Rim Assembly, Beige - CUB BEIGE (0499)

$122.99

$

In Stock, Qty 5

0

White Outdoor 634-04082-0662

RIM ASSY 8 X 5.38 - OYSTER GRAY (0662)

$122.99

$

Usually ships in 3-6 days

0

White Outdoor 634-04082-0674

RIM ASSEMBLY - YARDMAN YELLOW (0674)

$122.99

$

Usually ships in 3-6 days

0

White Outdoor 634-04082-4009

RIM ASSY - TEE WHITE (4009)

$122.99

$

Usually ships in 3-6 days

0

White Outdoor 634-04082-4042

RIM ASSY 8 X 5.38 - CRAFTSMAN GRAY (4042)

$122.99

$

Usually ships in 3-6 days

0

$99.99

$

Usually ships in 3-6 days

0

38

White Outdoor 738-0143

Screw, Shldr,.498 x.340, 3/8-16

$3.99

$

In Stock, Qty 20+

0

39

White Outdoor 712-0431

Flange Lock Nut, 3/8-16
(Superseded to 912-0431)

$4.99

$

In Stock, Qty 20+

0
