GX160 K1 LX (GC02) - Honda Engine, Made in Japan (SN: GC02-2000001 - GC02-8669999) CARBURETOR (3) Parts Diagram

Engine, Made in Japan

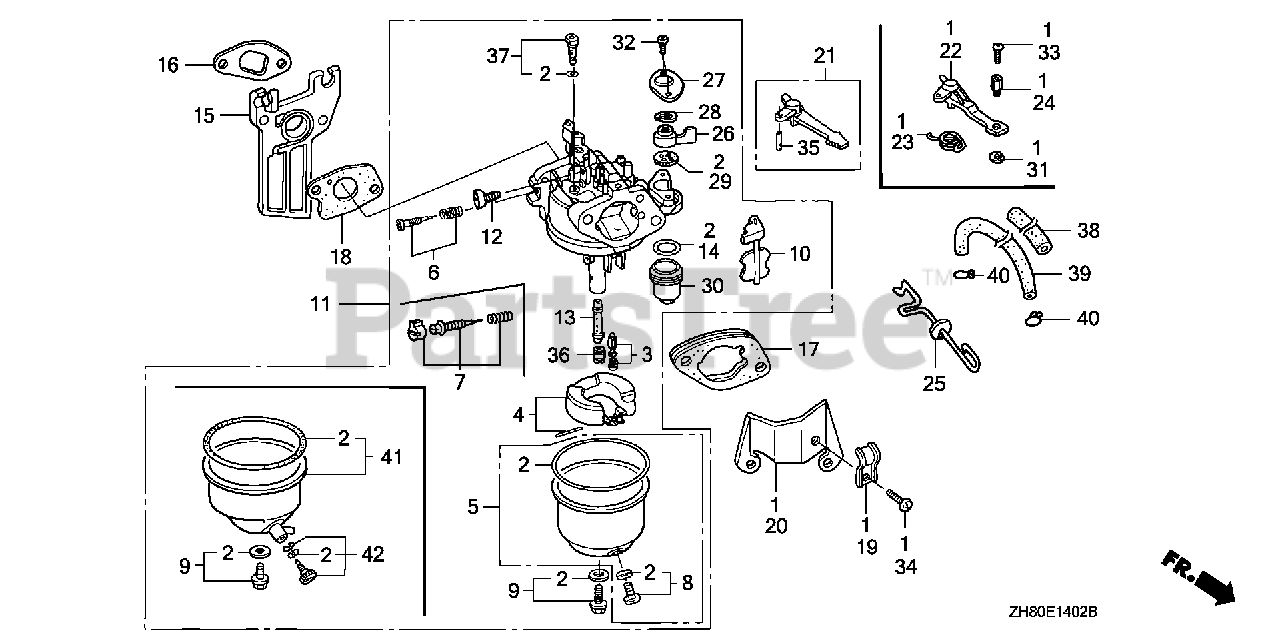

CARBURETOR (3) Parts Diagram

  • Title
2

Honda 16010-ZE1-812

SEE PART DETAILS - PRI; GASKET SET (CARBURETOR NO.)

$18.99

$

In Stock, Qty 20+

0

3

Honda 16011-ZE0-005

VALVE SET, FLOAT (SEAT NOT INCLUDED)

$27.99

$

In Stock, Qty 13

0

4

$27.99

$

In Stock, only 2 left!

0

5

Honda 16015-ZE0-831

CHAMBER SET, FLOAT (CARBURETOR NO.)

Note: Use from Engine SN BE06J C.

$34.99

$

In Stock, only 3 left!

0

5

Honda 16015-ZE1-811

CHAMBER SET, FLOAT (CARBURETOR NO.)
(Superseded to 16015-ZE0-831)

Note: Use up to Engine SN BE06J B.

$34.99

$

In Stock, only 3 left!

0

6

Honda 16016-ZE0-005

SCREW SET, PILOT (CARBURETOR NO.)

$13.99

$

In Stock, only 1 left!

0

8

Honda 16024-ZE1-811

SCREW SET, DRAIN (CARBURETOR NO.)

$9.99

$

In Stock, only 4 left!

0

9

Honda 16028-ZE0-005

SCREW SET
(Superseded to 16028-ZK7-S91)

$12.99

$

In Stock, only 4 left!

0

9

$12.99

$

In Stock, only 4 left!

0

10

Honda 16044-ZE0-005

CHOKE SET (CARBURETOR NO.)

Note: Use from Engine SN BE06J B.

$32.99

$

Usually ships in 3-6 days

0

11

Honda 16100-ZH8-W51

CARBURETOR ASSY. (BE65B B/C)

Note: Use from Engine SN 6276050.

$116.99

$

In Stock, Qty 14

0

11

Honda 16100-ZH8-822

CARBURETOR ASSY. (BE06J C)

Note: Use up to Engine SN 4012551.

$116.99

$

Usually ships in 3-6 days

0

11

Honda 16100-ZH8-822

CARBURETOR ASSY. (BE06J C)

Note: Use from Engine SN 4012552 to 6276049.

$116.99

$

Usually ships in 3-6 days

0

12

Honda 16124-ZE0-005

SCREW, THROTTLE STOP

$14.99

$

In Stock, only 2 left!

0

13

Honda 16166-ZH8-W50

NOZZLE, MAIN (CARBURETOR NO.)

Note: Use from Engine SN BE06J B.

$22.99

$

Usually ships in 3-6 days

0

13

Honda 16166-ZH8-810

NOZZLE, MAIN (CARBURETOR NO.)

Note: Use up to Engine SN BE06J A.

$22.99

$

Usually ships in 3-6 days

0

14

Honda 16173-001-004

GASKET, FUEL STRAINER CUP

$6.99

$

In Stock, Qty 13

0

15

Honda 16211-ZE1-000

INSULATOR, CARBURETOR

$21.99

$

In Stock, only 1 left!

0

16

Honda 16212-ZH8-800

GASKET, INSULATOR

$3.49

$

In Stock, Qty 20+

0

17

Honda 16220-ZE1-020

SEE PART DETAILS - PRI; SPACER, CARBURETOR

$7.99

$

In Stock, Qty 20+

0

18

Honda 16221-ZH8-801

SEE PART DETAILS - PRI; GASKET, CARBURETOR

$2.49

$

In Stock, Qty 20+

0

21

Honda 16610-ZE1-000

LEVER, CHOKE (STD)

$9.99

$

In Stock, Qty 10

0

26

Honda 16953-ZE1-811

SEE PART DETAILS - SUP; LEVER, PETCOCK (CARBURETOR NO.)
(Superseded to 16953-ZE1-406)

Note: Use up to Engine SN BE06J B.

$12.99

$

Usually ships in 3-6 days

0

26

Honda 16953-ZE1-812

LEVER, PETCOCK (CARBURETOR NO.)

Note: Use from Engine SN BE06J C.

$9.49

$

In Stock, only 1 left!

0

27

Honda 16954-ZE1-812

PLATE, LEVER SETTING (CARBURETOR NO.)

$3.99

$

In Stock, only 1 left!

0

28

Honda 16956-ZE1-811

SEE PART DETAILS - PRI; SPRING, PETCOCK LEVER

$3.49

$

In Stock, Qty 13

0

29

Honda 16957-ZE1-812

SEE PART DETAILS - PRI; GASKET, PETCOCK

$3.99

$

In Stock, Qty 17

0

30

Honda 16967-ZE0-811

CUP, FUEL STRAINER

$19.99

$

In Stock, only 1 left!

0

32

Honda 93500-03006-0H

SCREW, PAN (3X6)

Note: Use from Engine SN BE06J B.

$0.99

$

In Stock, only 4 left!

0

32

Honda 93500-03008-1G

SCREW, PAN (3X8) (CARBURETOR NO.)

Note: Use up to Engine SN BE06J A.

$

$

Currently unavailable

35

Honda 94305-20122

PIN, SPRING (2X12)

$2.49

$

In Stock, Qty 5

0

36

Honda 99101-ZF5-0720

JET, MAIN (#72) (CARBURETOR NO.)
(Superseded to 99101-ZH8-0720)

Note: Use up to Engine SN BE06J A.

$7.99

$

In Stock, only 1 left!

0

36

Honda 99101-ZH7-0650

SEE PART DETAILS - PRI; JET, MAIN (#65) (CARBURETOR NO.)

Note: (Optional). Use from Engine SN BE06J B to BE06J B.

$9.99

$

Usually ships in 3-6 days

0

36

Honda 99101-ZH7-0680

JET, MAIN (#68) (CARBURETOR NO.)

Note: (Optional). Use up to Engine SN BE06J A.

$10.99

$

Usually ships in 3-6 days

0

36

Honda 99101-ZH7-0680

JET, MAIN (#68) (CARBURETOR NO.)

Note: (Optional). Use from Engine SN BE06J B to BE06J B.

$10.99

$

Usually ships in 3-6 days

0

36

Honda 99101-ZH7-0700

JET, MAIN (#70) (CARBURETOR NO.)

Note: (Optional). Use up to Engine SN BE06J A.

$9.49

$

Usually ships in 3-6 days

0

36

Honda 99101-ZH7-0700

JET, MAIN (#70) (CARBURETOR NO.)

Note: Use from Engine SN BE06J B to BE06J B.

$9.49

$

Usually ships in 3-6 days

0

36

Honda 99101-ZH8-0650

SEE PART DETAILS - SUP; JET, MAIN (#65) (CARBURETOR NO.)

Note: (Optional). Use from Engine SN BE06J C.

$

$

Not available

36

Honda 99101-ZH8-0680

JET, MAIN (#68) (CARBURETOR NO.)
(Superseded to 99101-ZK7-0680)

Note: (Optional). Use from Engine SN BE06J C.

$7.99

$

In Stock, only 1 left!

0

36

Honda 99101-ZK7-0650

SEE PART DETAILS - PRI; JET, MAIN (#65)

Note: (Optional). Use from Engine SN BE06J C.

$6.99

$

Usually ships in 3-6 days

0

36

Honda 99101-ZK7-0700

SEE PART DETAILS - PRI; JET, MAIN (#70)

Note: Use from Engine SN BE06J C.

$8.99

$

In Stock, Qty 11

0

37

Honda 99204-ZE0-0350

JET SET, PILOT (#35) (CARBURETOR NO.)

Note: Use from Engine SN BE06J B.

$21.99

$

In Stock, only 2 left!

0

37

Honda 99204-ZE0-0380

JET SET, PILOT (#38) (CARBURETOR NO.)

Note: Use up to Engine SN BE06J A.

$21.99

$

In Stock, only 3 left!

0
