HD 185H46 A - Poulan Lawn Tractor (1997) DRIVE Parts Diagram

Lawn Tractor

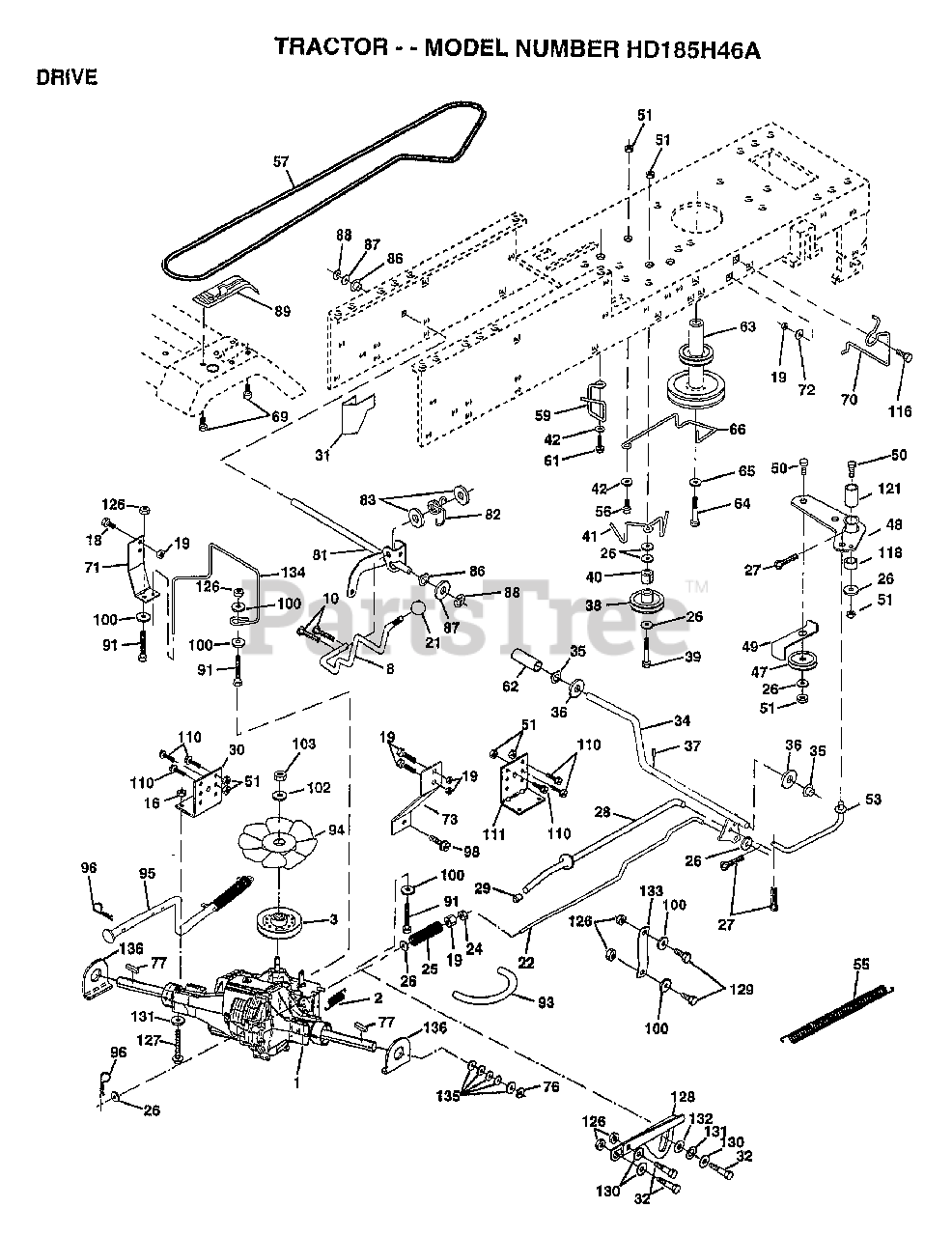

DRIVE Parts Diagram

  • Title
1

REFER TO IMAGE

$

$

Not available

2

Electrolux/AYP 142431

SPRING RET BRAKE
(Superseded to 532142431)

$8.99

$

In Stock, only 1 left!

0

3

Electrolux/AYP 143995

PULLEY.TRANSAXLE
(Superseded to 532143995)

$34.99

$

In Stock, only 2 left!

0

8

Electrolux/AYP 141002

ROD SHIFT FEND YT
(Superseded to 532141002)

$

$

Not available

10

Electrolux/AYP 76020416

PIN COTTER 1/8
(Superseded to 876020416)

$3.99

$

Usually ships in 3-10 days

0

15

Electrolux/AYP 74490544

BOLT.HX.FLG.5/16
(Superseded to 874490544)

$4.99

$

Usually ships in 3-10 days

0

16

Electrolux/AYP 73800500

NUT
(Superseded to 873800500)

$3.99

$

In Stock, Qty 20+

0

18

Electrolux/AYP 74780616

BOLT
(Superseded to 874780616)

$6.49

$

Usually ships in 3-10 days

0

19

Electrolux/AYP 73800600

NUT
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

21

Electrolux/AYP 106933X

KNOB T (1/2-HOLE)
(Superseded to 532106933)

$7.49

$

In Stock, only 4 left!

0

22

Electrolux/AYP 158274

BRAKE.ROD.HYDRO.
(Superseded to 532158274)

$17.99

$

Usually ships in 3-10 days

0

24

Electrolux/AYP 73350600

NUT
(Superseded to 873220600)

$6.49

$

In Stock, only 4 left!

0

25

Electrolux/AYP 106888X

SPRING ROD LT
(Superseded to 532151332)

$6.49

$

In Stock, Qty 10

0

26

Electrolux/AYP 19131316

WASHER
(Superseded to 596565301)

$3.99

$

In Stock, Qty 20+

0

27

Electrolux/AYP 76020412

COTTER PIN
(Superseded to 596029501)

$3.99

$

In Stock, only 2 left!

0

28

Electrolux/AYP 145204

ROD.BRAKE.PARK.LT
(Superseded to 532145204)

$

$

Not available

29

Electrolux/AYP 71673

PLUNGER CAP T
(Superseded to 532071673)

$4.99

$

In Stock, only 2 left!

0

30

Electrolux/AYP 123780X

BRKT TRANS LH
(Superseded to 532123780)

$4.99

$

Usually ships in 3-10 days

0

31

Electrolux/AYP 123791X

KEEPER BELT LH
(Superseded to 532123791)

$8.99

$

Usually ships in 3-10 days

0

32

Electrolux/AYP 74760512

BOLT
(Superseded to 596030501)

$3.99

$

In Stock, Qty 20+

0

34

Electrolux/AYP 155071

SHAFT ASM-PEDAL F
(Superseded to 532155071)

$24.99

$

Usually ships in 3-10 days

0

35

Electrolux/AYP 120183X

NYLON BEARING
(Superseded to 532120183)

$6.49

$

In Stock, Qty 11

0

36

Electrolux/AYP 19211616

WASHER LT
(Superseded to 819211616)

$6.49

$

Usually ships in 3-10 days

0

37

Murray 1572H

SUB= 2882J

$

$

Not available

38

Electrolux/AYP 123674X

PULLEY.IDLER.FLAT
(Superseded to 532123674)

$31.99

$

In Stock, only 2 left!

0

39

Electrolux/AYP 74760644

BOLT
(Superseded to 874760644)

$6.49

$

Usually ships in 3-10 days

0

40

Electrolux/AYP 4470J

SPACER T
(Superseded to 532124965)

$6.49

$

Usually ships in 3-10 days

0

41

Electrolux/AYP 154777

SUB= 165692
(Superseded to 532165838)

$

$

Not available

42

Electrolux/AYP 19131312

WASHER
(Superseded to 596133201)

$3.99

$

Usually ships in 3-10 days

0

47

Murray 127783

SUB= 139245

$

$

Not available

48

Electrolux/AYP 123789X

ARM IDLER
(Superseded to 532123789)

$

$

Not available

49

Electrolux/AYP 123205X

RETAIN BELT
(Superseded to 532123205)

$6.49

$

Usually ships in 3-10 days

0

50

Electrolux/AYP 74760624

SUB= 74930624
(Superseded to 874760624)

$6.49

$

Usually ships in 3-10 days

0

51

Electrolux/AYP 73680600

SUB= 73690600
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

53

Electrolux/AYP 105710X

"LINK, CLUTCH T"
(Superseded to 532199652)

$13.99

$

Usually ships in 3-10 days

0

55

Electrolux/AYP 105709X

"SPRING, RETURN LT"
(Superseded to 532105709)

$10.99

$

In Stock, Qty 20+

0

56

Electrolux/AYP 74760620

SUB= 74780620
(Superseded to 874760620)

$7.49

$

In Stock, only 4 left!

0

57

Electrolux/AYP 158306

SUB= 137675
(Superseded to 582953501)

$60.99

$

Usually ships in 3-10 days

0

59

Electrolux/AYP 140312

KEEPER BELT CNTSP
(Superseded to 532169691)

$26.99

$

Usually ships in 3-10 days

0

61

Electrolux/AYP 17490612

SCREW
(Superseded to 817000612)

$4.99

$

In Stock, Qty 20+

0

62

Electrolux/AYP 8883R

PEDAL COVER T
(Superseded to 532008883)

$6.49

$

In Stock, only 4 left!

0

63

Electrolux/AYP 140186

PULLEY.ENGINE
(Superseded to 532140186)

$93.99

$

In Stock, only 1 left!

0

64

Electrolux/AYP 71170764

BOLT
(Superseded to 501606501)

$4.99

$

In Stock, Qty 11

0

65

Electrolux/AYP 10040700

LOCKWASHER
(Superseded to 810040700)

$3.99

$

In Stock, Qty 20+

0

66

Electrolux/AYP 154778

KEEPER-BELT
(Superseded to 532154778)

$12.99

$

In Stock, only 1 left!

0

69

Electrolux/AYP 142432

SCREW HEXWSH H-L
(Superseded to 532142432)

$6.49

$

Usually ships in 3-10 days

0

70

Electrolux/AYP 156470

"GUIDE.BELT,RH ENG"

$

$

Not available

71

Electrolux/AYP 158283

STRAP.TORQUE.LH.HYDRO
(Superseded to 532158283)

$14.99

$

Usually ships in 3-10 days

0

72

Electrolux/AYP 19132012

WASHER
(Superseded to 819132012)

$1.99

$

Usually ships in 3-10 days

0

73

Electrolux/AYP 158282

STRAP.TORQUE.RH.HYDRO
(Superseded to 532158282)

$

$

Not available

76

Electrolux/AYP 12000053

E RING HYT
(Superseded to 812000053)

$7.49

$

In Stock, only 3 left!

0

77

Electrolux/AYP 9396E

SQ KEY STD
(Superseded to 532009396)

$3.99

$

Usually ships in 3-10 days

0

81

Electrolux/AYP 158281

SHAFT ASM. CROSS HYDRO 20" TIRES

$

$

Not available

82

Electrolux/AYP 123782X

"SPRING,TORSION"
(Superseded to 532123782)

$

$

Not available

83

Electrolux/AYP 19171216

WASHER
(Superseded to 819171216)

$

$

Not available

84

Electrolux/AYP 140548

ROD.TIE.BALL.4.75
(Superseded to 532140548)

$31.99

$

Usually ships in 3-10 days

0

86

Electrolux/AYP 71208

BUSHING
(Superseded to 532071208)

$3.99

$

Usually ships in 3-10 days

0

87

Electrolux/AYP 19212016

WASHER D
(Superseded to 819212016)

$6.49

$

Usually ships in 3-10 days

0

88

Electrolux/AYP 12000008

KLIP RING
(Superseded to 812000008)

$6.49

$

Usually ships in 3-10 days

0

89

Electrolux/AYP 151146

SUB= 164892
(Superseded to 164892X428)

$

$

Not available

91

Electrolux/AYP 74780536

NLA
(Superseded to 874780536)

$4.99

$

Usually ships in 3-10 days

0

93

Electrolux/AYP 142564

"LINE FUEL HYD 4"""
(Superseded to 532142564)

$6.49

$

Usually ships in 3-10 days

0

94

Electrolux/AYP 140462

"FAN 7"" HYDRO"
(Superseded to 532140462)

$12.99

$

In Stock, only 3 left!

0

95

Electrolux/AYP 158508

CONTROL.ASM.BYPAS
(Superseded to 532158508)

$17.99

$

Usually ships in 3-10 days

0

96

Electrolux/AYP 4497H

RETAINER M
(Superseded to 532004497)

$10.99

$

In Stock, Qty 20+

0

97

Electrolux/AYP 140469

BOLT KEEPER RH
(Superseded to 532140469)

$

$

Not available

100

Electrolux/AYP 19111216

WASHER M
(Superseded to 819111216)

$0.99

$

Usually ships in 3-10 days

0

102

Electrolux/AYP 141322

WASHER BELLEVILLE
(Superseded to 532141322)

$4.99

$

Usually ships in 3-10 days

0

103

Electrolux/AYP 73940800

SUB= 73360800
(Superseded to 873940800)

$7.49

$

In Stock, Qty 11

0

110

Electrolux/AYP 74760612

SUB= 74780612
(Superseded to 874760612)

$4.99

$

In Stock, Qty 5

0

111

Electrolux/AYP 123776X

BRKT TRANS RH
(Superseded to 532123776)

$

$

Not available

116

Electrolux/AYP 72110610

BOLT RDHD 3/8-16
(Superseded to 872140614)

$4.99

$

Usually ships in 3-10 days

0

118

Electrolux/AYP 154774

SPACER-BELLCRANK
(Superseded to 532154774)

$

$

Not available

121

Electrolux/AYP 154419

NYLINER-CLUTCHING
(Superseded to 532154419)

$3.99

$

Usually ships in 3-10 days

0

122

Electrolux/AYP 156963

"PLATE-BYPASS,PVST"
(Superseded to 532156963)

$

$

Not available

$

$

Not available

124

Electrolux/AYP 156967

SPRING RETURN
(Superseded to 532156967)

$6.49

$

Usually ships in 3-10 days

0

125

Electrolux/AYP 74780516

SUB= 77394
(Superseded to 874780516)

$6.49

$

Usually ships in 3-10 days

0

126

Electrolux/AYP 1685H

SUB= 68478
(Superseded to 532001685)

$

$

Not available

127

Electrolux/AYP 74490548

BOLT.HEX.FLGHD.
(Superseded to 874490548)

$6.49

$

In Stock, only 2 left!

0

128

Electrolux/AYP 158284

BRKT NEUTRAL ADJ
(Superseded to 583139601)

$9.49

$

Usually ships in 3-10 days

0

129

Electrolux/AYP 139888

BOLT.SHLD.5/16-18
(Superseded to 532139888)

$6.49

$

In Stock, Qty 10

0

130

Electrolux/AYP 126591X

"WSHER,SHIM"
(Superseded to 532126591)

$

$

Not available

131

Electrolux/AYP 10040800

LOCKWASHER
(Superseded to 810040800)

$6.49

$

Usually ships in 3-10 days

0

132

$

$

Not available

133

Electrolux/AYP 158279

SUB= 159697

$

$

Not available

134

Electrolux/AYP 158278

"KEEPER BELT,RH"

$

$

Not available

135

Electrolux/AYP 12800X

WASHER 1-1/32 X 1/5/8 X16 GA.

$

$

Not available

136

Electrolux/AYP 158531

WASHER AXLE HYDRO
(Superseded to 582992601)

$6.99

$

Usually ships in 3-10 days

0
