HE 250 F - RedMax Edger (SN: 70200101 & Above) (2007-01) 003 - ENGINE UNIT Parts Diagram

Edger

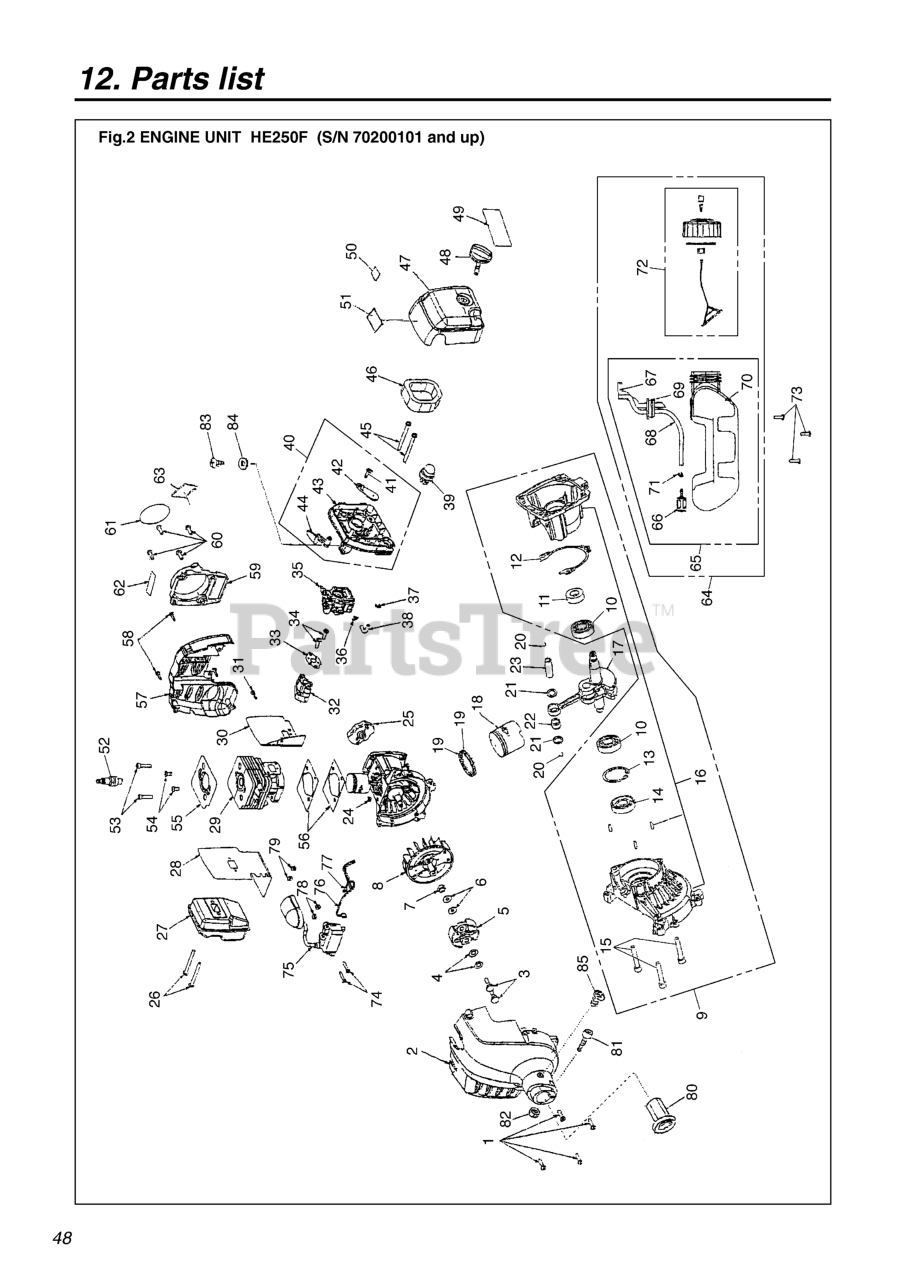

003 - ENGINE UNIT Parts Diagram

  • Title
1

RedMax 6634401

SCREW
(Superseded to 521498401)

$1.49

$

Usually ships in 3-10 days

0

2

RedMax 3075406

FRONT HOUSING
(Superseded to 520830801)

$54.99

$

Usually ships in 3-10 days

0

3

RedMax 6635301

SCREW, CLUTCH
(Superseded to 521499401)

$

$

Not available

4

RedMax 6969601

WASHER, CURVED

$0.08

$

Usually ships in 3-10 days

0

5

RedMax 3075603

CLUTCH ASSY
(Superseded to 520830901)

$9.99

$

Usually ships in 3-10 days

0

6

RedMax 6969501

WASHER, PLAIN

$0.30

$

Usually ships in 3-10 days

0

7

RedMax 6968901

NUT
(Superseded to 521512601)

$1.49

$

Usually ships in 3-10 days

0

8

RedMax 6457403

ROTOR
(Superseded to 521471301)

$

$

Not available

9

RedMax 4309501

CRANKCASE & SHAFT ASS
(Superseded to 521322701)

$91.99

$

Usually ships in 3-10 days

0

10

RedMax 6968501

BEARING
(Superseded to 521512301)

$4.99

$

Usually ships in 3-10 days

0

11

RedMax 5987501

5687501

$

$

Not available

12

RedMax 9071301

GASKET, CRANKCASE
(Superseded to 521683501)

$2.49

$

Usually ships in 3-10 days

0

13

RedMax 6968401

RING
(Superseded to 521512201)

$1.49

$

Usually ships in 3-10 days

0

14

RedMax 5687401

SEAL
(Superseded to 521383701)

$

$

Not available

15

$0.27

$

Usually ships in 3-10 days

0

16

RedMax 3075003

CRANKCASE ASS
(Superseded to 520830401)

$

$

Not available

17

RedMax 3090101

CRANKSHAFT ASS

$

$

Not available

18

RedMax 6457303

PISTON
(Superseded to 521471101)

$8.99

$

Usually ships in 3-10 days

0

19

RedMax 6969001

RING, PISTON
(Superseded to 521512701)

$3.99

$

Usually ships in 3-10 days

0

20

RedMax 6969101

CLIP RING
(Superseded to 521512801)

$1.49

$

Usually ships in 3-10 days

0

21

RedMax 6968701

WASHER
(Superseded to 521512401)

$1.49

$

Usually ships in 3-10 days

0

22

RedMax 6997001

NEEDLE BEARING
(Superseded to 521513601)

$4.99

$

Usually ships in 3-10 days

0

23

RedMax 6230101

WRIST PIN
(Superseded to 521434701)

$2.49

$

Usually ships in 3-10 days

0

$0.86

$

Usually ships in 3-10 days

0

25

RedMax 4300401

PULLEY ASS
(Superseded to 521322601)

$

$

Not available

26

RedMax 6634701

BOLT, MUFFLER
(Superseded to 521498901)

$1.49

$

Usually ships in 3-10 days

0

27

RedMax 3074802

MUFFLER & ARRESTER
(Superseded to 520830301)

$

$

Not available

28

RedMax 6300206

MUFFLER GASKET
(Superseded to 521446801)

$

$

Not available

29

RedMax 6457003

CYLINDER
(Superseded to 521463801)

$42.99

$

Usually ships in 3-10 days

0

30

RedMax 9071102

GASKET, INSULATOR
(Superseded to 521683201)

$3.99

$

Usually ships in 3-10 days

0

31

RedMax 6634502

SCREW, TORX

$0.08

$

Usually ships in 3-10 days

0

32

RedMax 5994702

INSULATOR
(Superseded to 521401301)

$3.99

$

Usually ships in 3-10 days

0

33

RedMax 9071103

GASKET, CARBURETOR
(Superseded to 521683301)

$

$

Not available

34

RedMax 6634402

SCREW, TORX
(Superseded to 521498501)

$1.49

$

Usually ships in 3-10 days

0

35

RedMax 3074502

CARBURETOR
(Superseded to 520830101)

$

$

Not available

36

RedMax 6970001

CLIP, HOSE
(Superseded to 521513201)

$

$

Not available

37

RedMax 6969901

CLIP, HOSE
(Superseded to 521513101)

$

$

Not available

38

RedMax 5688002

PLASTIC RUBBER, TUBING
(Superseded to 521384201)

$

$

Not available

39

RedMax 3078001

PRIMER ASS
(Superseded to 520783001)

$

$

Not available

40

RedMax 3097402

CHOKE LEVER & PLATE ASS
(Superseded to 520851301)

$8.99

$

Usually ships in 3-10 days

0

41

RedMax 6634501

SCREW, TORX

$0.30

$

Usually ships in 3-10 days

0

42

RedMax 5994601

CHOKE PLATE
(Superseded to 521401201)

$1.49

$

Usually ships in 3-10 days

0

43

RedMax 4315001

CARBURETOR PLATE
(Superseded to 521322801)

$2.49

$

Usually ships in 3-10 days

0

44

RedMax 5945801

CHOKE LEVER
(Superseded to 521399201)

$1.49

$

Usually ships in 3-10 days

0

45

RedMax 6634601

BOLT, CARBURETOR
(Superseded to 521498801)

$1.49

$

Usually ships in 3-10 days

0

46

RedMax 5687301

ELEMENT
(Superseded to 521383601)

$

$

Not available

47

RedMax 3099904

COVER ASS
(Superseded to 520851401)

$

$

Not available

48

RedMax 5946101

KNOB
(Superseded to 521399301)

$1.49

$

Usually ships in 3-10 days

0

49

$0.37

$

Usually ships in 3-10 days

0

50

RedMax 9506009

LABEL, START
(Superseded to 521693901)

$0.99

$

Usually ships in 3-10 days

0

51

RedMax 9506011

LABEL, CAUTION
(Superseded to 521694101)

$1.49

$

Usually ships in 3-10 days

0

52

RedMax 8714402

SPARK PLUG
(Superseded to 514441301)

$18.99

$

Usually ships in 3-10 days

0

53

RedMax 6634201

CAP SCREW
(Superseded to 521498301)

$1.49

$

Usually ships in 3-10 days

0

54

RedMax 6635102

SCREW, TORX

$0.15

$

Usually ships in 3-10 days

0

55

RedMax 6300221

PLATE FIN

$0.94

$

Usually ships in 3-10 days

0

56

RedMax 9070901

GASKET, CYLINDER
(Superseded to 521683101)

$

$

Not available

57

RedMax 5947001

REAR HOUSING

$1.90

$

Usually ships in 3-10 days

0

58

RedMax 6656301

SCREW, TORX
(Superseded to 521499601)

$1.49

$

Usually ships in 3-10 days

0

59

RedMax 3075304

RECOIL ASSY
(Superseded to 574067701)

$

$

Not available

60

RedMax 6635101

SCREW, TORX
(Superseded to 521499201)

$1.49

$

Usually ships in 3-10 days

0

61

RedMax 9506401

LABEL, STARTER
(Superseded to 521694201)

$

$

Not available

62

RedMax 9506010

LABEL, E START

$0.27

$

Usually ships in 3-10 days

0

63

RedMax 9509001

LABEL, EMISSION
(Superseded to 574069201)

$

$

Not available

64

RedMax 3075804

TANK & CAP ASS
(Superseded to 520831201)

$

$

Not available

65

RedMax 3075705

TANK ASS
(Superseded to 520831002)

$

$

Not available

66

RedMax 3075904

FILTER
(Superseded to 520831301)

$

$

Not available

67

RedMax 5687901

PIPE RETURN
(Superseded to 521384001)

$3.99

$

Usually ships in 3-10 days

0

68

RedMax 5688001

PIPE FUEL
(Superseded to 521384101)

$

$

Not available

69

RedMax 5687801

TANK GROMMET
(Superseded to 521383902)

$

$

Not available

70

RedMax 5835901

TANK
(Superseded to 521388001)

$

$

Not available

71

RedMax 6976501

CLIP, HOSE
(Superseded to 521513401)

$1.49

$

Usually ships in 3-10 days

0

72

RedMax 3075803

CAP ASS
(Superseded to 520831101)

$

$

Not available

73

RedMax 6635401

BOLT, TORX
(Superseded to 521499501)

$1.49

$

Usually ships in 3-10 days

0

74

RedMax 6634901

BOLT, TORX

$0.18

$

Usually ships in 3-10 days

0

75

RedMax 2917803

COIL & BOLT ASS
(Superseded to 520774001)

$

$

Not available

76

RedMax 2914301

LEAD ASS

$0.45

$

Usually ships in 3-10 days

0

77

RedMax 2914302

LEAD ASS
(Superseded to 520773901)

$1.49

$

Usually ships in 3-10 days

0

78

RedMax 5946201

SPACER
(Superseded to 521399401)

$1.49

$

Usually ships in 3-10 days

0

79

$0.30

$

Usually ships in 3-10 days

0

80

RedMax 848EU053D0

CUSHION
(Superseded to 511335501)

$

$

Not available

81

RedMax 0125230630

BOLT, M6 x 30
(Superseded to 522655401)

$3.99

$

Usually ships in 3-10 days

0

$

$

Not available

83

RedMax 263031950

SCREW
(Superseded to 574095601)

$1.49

$

Usually ships in 3-10 days

0

84

RedMax 148486280

WASHER
(Superseded to 513287101)

$3.99

$

Usually ships in 3-10 days

0

85

RedMax 588332160

SCREW
(Superseded to 515491201)

$

$

Not available
