Horse-OPC - Troy-Bilt Rear-Tine Tiller, 7 & 8hp (SN: 00923347 - 00940749) TILLER ATTACHMENT TRANSMISSION ASSEMBLIES Parts Diagram

Rear-Tine Tiller, 7 & 8hp

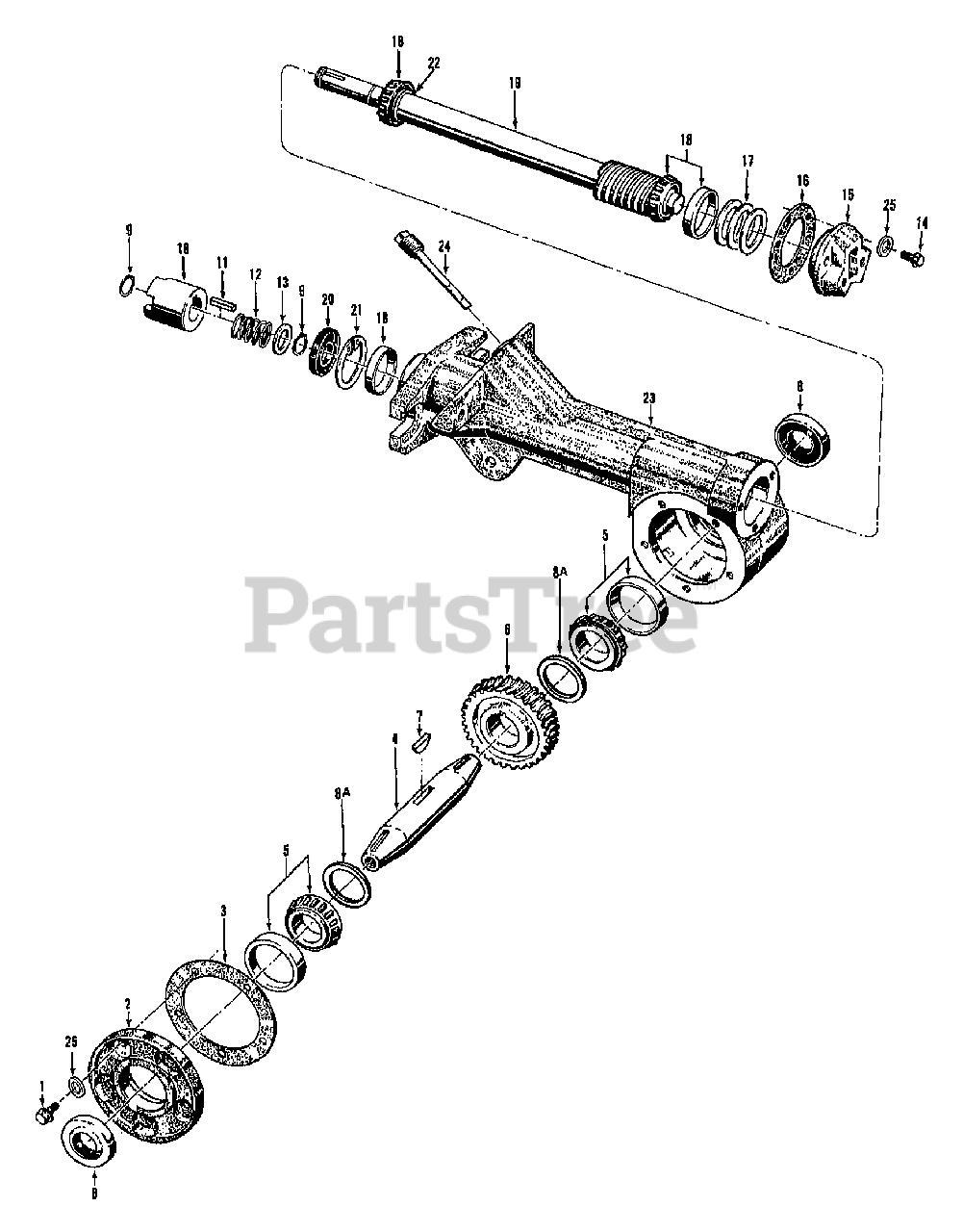

TILLER ATTACHMENT TRANSMISSION ASSEMBLIES Parts Diagram

  • Title

Troy-Bilt GW-1360A

OIL SAE TILLER GEAR LUBE
(Superseded to 490-000-V045)

$19.99

$

In Stock, Qty 7

0

1

Troy-Bilt GW-9780

SCR-HH 1/4-20X.625
(Superseded to 1186309)

$

$

Not available

2

Troy-Bilt GW-2451

COVER-W/5 SCRS(TLR) (9780 REF.#1)
(Superseded to GW-10456)

$143.99

$

Usually ships in 3-6 days

0

3

Troy-Bilt GW-1129-1

GASKET-TILLER COVER .010"
(Superseded to GW-1129-1099)

$8.49

$

In Stock, Qty 20+

0

3

Troy-Bilt GW-1129-2

GASKET-TILLER COVER .030"
(Superseded to GW-1129-2099)

$8.49

$

In Stock, Qty 17

0

4

Troy-Bilt GW-1026

SHAFT-TILLER
(Superseded to GW-1026A)

$186.99

$

In Stock, Qty 5

0

5

Troy-Bilt GW-11522

KIT-BEARING CUP & CONE (CONE & CUP SOLD AS SET ONLY)

$64.99

$

In Stock, Qty 8

0

6

Troy-Bilt GW-2675

GEAR-WORM MACH

$178.99

$

In Stock, only 1 left!

0

7

Troy-Bilt GW-97067

KEY-WOODRUFF .250X1.01

$11.99

$

In Stock, only 1 left!

0

8

Troy-Bilt GW-9618

SEAL-OIL TILLERSHAFT
(Superseded to GW-9618099)

$19.99

$

In Stock, Qty 20+

0

8A

Troy-Bilt GW-94017

WASHER-1.75X1.260X.054

$4.49

$

In Stock, Qty 15

0

9

Troy-Bilt GW-9500

RING-RETAIN EXT .707 ID (SNAP RING)
(Superseded to 916-0101)

$3.49

$

In Stock, only 4 left!

0

10

Troy-Bilt GW-2120-1

KIT-CLUTCH DOGS TILLER
(Superseded to 1902404)

$154.99

$

In Stock, only 4 left!

0

11

Troy-Bilt GW-9301

KEY-.188 SQX1.0

$3.49

$

In Stock, Qty 13

0

12

Troy-Bilt GW-2127

SPRING (TC)

$5.49

$

In Stock, Qty 16

0

13

Troy-Bilt GW-1138-1

SHIM-1.0X.7656X.062
(Superseded to 736-04187)

$4.99

$

In Stock, Qty 20+

0

14

Troy-Bilt GW-9773

SCR-HFLK 1/4-20X.875
(Superseded to 1915069)

$4.49

$

In Stock, only 3 left!

0

15

Troy-Bilt GW-1115

CAP-REAR #1115
(Superseded to 718-04406)

$46.99

$

In Stock, Qty 5

0

16

Troy-Bilt GW-1124-2

GASKET-BRG COVER
(Superseded to GW-1124-2099)

$4.49

$

In Stock, Qty 20+

0

17

Troy-Bilt GW-1224-1

SHIM-1.75X1.5X.01
(Superseded to 736-04308)

$4.49

$

In Stock, Qty 20+

0

17

Troy-Bilt GW-1224-2

SHIM-1.75X1.5X.03
(Superseded to 736-04307)

$4.49

$

In Stock, Qty 16

0

17

Troy-Bilt GW-1224-3

SHIM-1.75X1.5X.005
(Superseded to 736-04306)

$3.99

$

In Stock, Qty 20+

0

17

Troy-Bilt GW-1224-4

SHIM-1.75X1.5X.062
(Superseded to 736-04305)

$3.99

$

In Stock, Qty 20+

0

18

Troy-Bilt GW-1714

KIT-BRG CONE&RACE-DRIVESHAFT (CONE AND CUP SOLD AS SET ONLY)
(Superseded to 941-0107)

$44.99

$

In Stock, Qty 20+

0

19

Troy-Bilt GW-1986

KIT-TLR DRIVESHAFT HORSE 3

$365.99

$

Usually ships in 3-6 days

0

20

Troy-Bilt GW-9617

SEAL-OIL DRIVESHAFT, FRONT
(Superseded to 921-04030)

$11.99

$

In Stock, Qty 20+

0

21

Troy-Bilt GW-9517

RING-RETAINING 5000-181 (SNAP RING)
(Superseded to 716-04102)

$4.49

$

In Stock, Qty 20+

0

22

Troy-Bilt GW-50043

WASHER-#1.25X.75X.06 (DRIVE SHAFT)
(Superseded to 736-04304)

$4.49

$

In Stock, Qty 14

0

23

Troy-Bilt GW-2206

HSG-TLR ATT W/SLEEVE/RACEH3

$

$

Not available

24

MTD GW-2136

ASSM-OIL DIPSTICK

$

$

Not available

25

N/A

WASHER, NYLON 1/4" NOT REUSABLE

$

$

Not available
