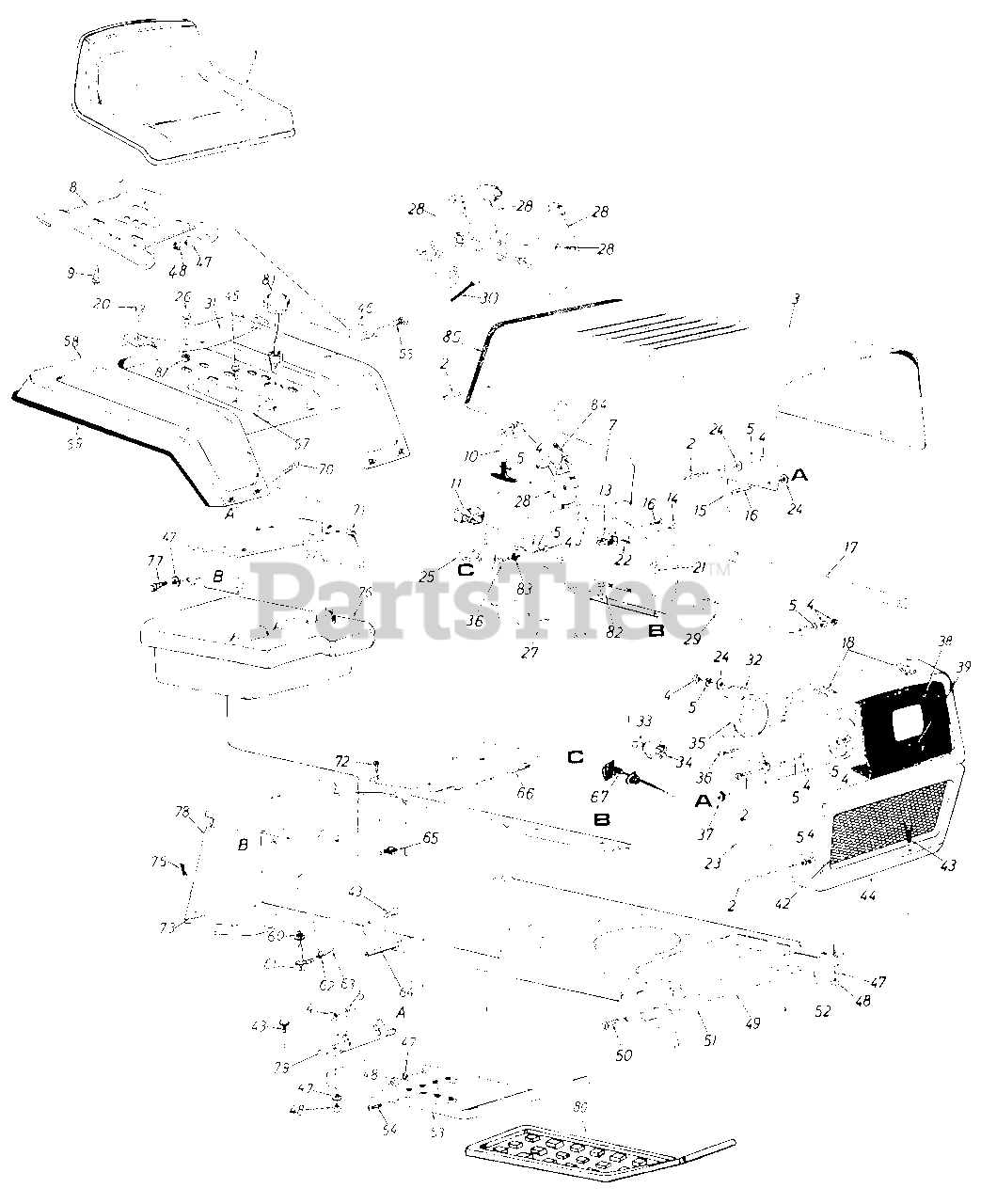

LGT-1655 (138-786-190) - White Outdoor Lawn Tractor (1988) Body Assembly Parts Diagram

Lawn Tractor

Body Assembly Parts Diagram

  • Title
1

White Outdoor 757-0336

Seat Assembly

$

$

Not available

2

White Outdoor 710-0286

Truss Mach. Scr. 1/4-20 x .50" Lg.

$4.49

$

Usually ships in 3-6 days

0

3

Variations

White Outdoor 13808-0483

No Longer Available HOOD - CHARCOAL GRAY (0483)

$

$

Not available

White Outdoor 13808-0638

No Longer Available HOOD - MTD/TROY-BILT RED (0638)

$

$

Not available

$

$

4

White Outdoor 712-0287

Hex Nut 1/4-20 Thd.
(Superseded to 912-0287)

$4.49

$

In Stock, only 3 left!

0

5

White Outdoor 736-0329

L-Wash. 1/4" Scr.
(Superseded to 936-0329)

$4.49

$

In Stock, Qty 14

0

7

White Outdoor 731-0511

Vinyl Molding Strip-29"

$3.49

$

Usually ships in 3-6 days

0

8

White Outdoor 15607

Seat Pivot Bracket
(Superseded to 783-0039A)

$71.99

$

Usually ships in 3-6 days

0

9

White Outdoor 710-0623

Hex Wash. AD 0 AB-Tap Scr. 3/8 x 75" Lg.

$3.99

$

In Stock, Qty 12

0

10

White Outdoor 723-0296

Hood Latch Ass'y.

$

$

Not available

11

White Outdoor 725-0925

Ammeter
(Superseded to 925-0925)

$28.99

$

In Stock, only 1 left!

0

13

White Outdoor 725-0459

Circuit Breaker 8 Amp.
(Superseded to 753-0685)

$35.99

$

In Stock, only 1 left!

0

14

White Outdoor 710-0599

Hex Tap Scr. #10 x .50" Lg.

$3.99

$

In Stock, Qty 20+

0

15

$

$

Not available

16

White Outdoor 710-0255

Truss Mach. Scr. 1/4-20 x .75" Lg.
(Superseded to 710-0924)

$4.49

$

In Stock, Qty 20+

0

17

White Outdoor 749-0651

Grille Positioning Rod

$

$

Not available

18

White Outdoor 722-0135

PVC Foam Strip 1/2 x 1.00" x 2.00" Lg.

$

$

Not available

20

White Outdoor 731-0555

Grommet
(Superseded to 731-0555A)

$

$

Not available

21

White Outdoor 710-0599

Hex Thd. Rolling Scr. 1/4" x .50" Lg.

$3.99

$

In Stock, Qty 20+

0

22

White Outdoor 712-0344

Speed Nut #10Z

$

$

Not available

23

14748

Grille Side Panel-R.H.

$

$

Not available

14749

Grille Side Panel-L.H.

Note: (Not Shown)

$

$

Not available

24

White Outdoor 736-0173

Fl-Wash. 1/4" I.D.

$3.99

$

In Stock, Qty 12

0

25

White Outdoor 725-1130

Light Switch

$

$

Not available

26

White Outdoor 710-0817

Hex Wash. Hd. Self-Tap Scr. 5/16-18 x 1.25" Lg.

$6.49

$

In Stock, Qty 20+

0

27

White Outdoor 16427

Dash Panel Ass'y.

$

$

Not available

28

White Outdoor 831-0823

Throttle Control Box Comp.
(Superseded to 831-0823A)

$30.99

$

In Stock, Qty 20+

0

29

White Outdoor 749-0651

Grille Positioning Rod

$

$

Not available

30

White Outdoor 746-0634

Throttle Control Wire
(Superseded to 946-0634)

$10.99

$

In Stock, Qty 12

0

31

732-0431

Seat Spring

$

$

Not available

32

White Outdoor 09960

Head Lamp Retainer

$

$

Not available

33

White Outdoor 725-0201

Ignition Key
(Superseded to 925-0201)

$8.99

$

In Stock, Qty 15

0

34

White Outdoor 725-0267

Ignition Switch
(Superseded to 925-0267B)

$33.99

$

In Stock, Qty 20+

0

35

White Outdoor 725-0222

Head Lamp
(Superseded to 925-0222)

$54.99

$

In Stock, Qty 5

0

36

White Outdoor 710-0255

Truss Machine Scr. 1/4-20 x .75" Lg.
(Superseded to 710-0924)

$4.49

$

In Stock, Qty 20+

0

37

White Outdoor 735-0144

Rubber Wash. .50" I.D. x 1.00 O.D. x .25 Thk.

$

$

Not available

38

White Outdoor 731-0465

Headlight Bezel

$

$

Not available

39

White Outdoor 710-0148

Hex Wash. Hd. Scr. #8-32 x .38" Lg.

$3.99

$

In Stock, Qty 16

0

42

White Outdoor 731-0881

Grille Screen

$

$

Not available

43

White Outdoor 710-0118

Hex Scr. 5/16-18 x .75" Lg.
(Superseded to 710-3008)

$3.99

$

In Stock, Qty 20+

0

44

13800

Grille Ass'y.

$

$

Not available

45

White Outdoor 710-0607

Hex Wash. Hd. Self-Tap Scr. 5/16-18 x .50 Lg.

$6.49

$

In Stock, Qty 20+

0

46

White Outdoor 15803

Seat Brkt.-L.H.

$

$

Not available

47

White Outdoor 736-0119

L-Wash. 5/16" Scr.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

48

White Outdoor 712-0267

Hex Nut 5/16-18 Thd.t
(Superseded to 912-3010)

$

$

Not available

49

White Outdoor 13820

Lower Frame Ass'y.

$

$

Not available

50

White Outdoor 710-0726

Hex Thd. Rolling AB Scr. 5/16 x .75" Lg.

$3.99

$

In Stock, Qty 20+

0

51

White Outdoor 13862

Grille Mount Brkt.-R.H.

$

$

Not available

52

White Outdoor 13863

Grille Mount Brkt.-L.H.

$

$

Not available

53

White Outdoor 16390

Running Board-R.H.

$

$

Not available

White Outdoor 13827

Running Board-L.H.

Note: (Not Shown)

$

$

Not available

54

White Outdoor 710-0323

Truss Mach. Scr. 5/16-18 x .75" Lg.

$4.49

$

In Stock, only 2 left!

0

55

White Outdoor 738-0155

Shld. Bolt .437" Dia. x .162" Lg.
(Superseded to 938-0155)

$6.49

$

Usually ships in 3-6 days

0

White Outdoor 736-0242

Bell-Wash. .34" I.D. x .88" O.D.

$3.99

$

In Stock, Qty 20+

0

57

White Outdoor 15802

Seat Brkt.-R.H.

$

$

Not available

58

White Outdoor 15886

Rear Fender

Variations

White Outdoor 15886-0638

No Longer Available FENDER-RR - MTD/TROY-BILT RED (0638)

$

$

Not available

$

$

59

White Outdoor 731-0511

Trim Strip-81" Lg.

$3.49

$

Usually ships in 3-6 days

0

60

White Outdoor 735-0149

Bushing
(Superseded to 935-0149)

Note: (Gas Tank)

$7.99

$

In Stock, Qty 20+

0

61

751-3054

90ø Nipple

$

$

Not available

62

$

$

Not available

63

White Outdoor 751-0173

Gas Line 46" Lg.
(Superseded to 751-10349-16)

$18.99

$

In Stock, Qty 13

0

64

White Outdoor 738-0435

Running Board Rod

$

$

Not available

65

$6.49

$

In Stock, only 3 left!

0

66

17151

Transmission Cover

$

$

Not available

67

White Outdoor 746-0613

Choke Control Comp.
(Superseded to 946-0613A)

$25.99

$

In Stock, Qty 7

0

70

White Outdoor 710-0167

Carriage Bolt 1/4-20 x 50 Lg
(Superseded to 710-05177)

$4.99

$

In Stock, Qty 20+

0

71

White Outdoor 15849

Seat Mounting Channel

$

$

Not available

72

White Outdoor 710-0351

B-Tap Scr. #10 x .50" Lg.

$4.49

$

In Stock, Qty 6

0

73

$

$

Not available

75

White Outdoor 714-0147

Internal Cotter Pin

$4.49

$

In Stock, Qty 12

0

$

$

Not available

77

White Outdoor 710-0726

Hex Wash. Hd. AB-Tap Scr. 3/8 x .75" Lg.

$3.99

$

In Stock, Qty 20+

0

78

White Outdoor 13813

Hitch Plate

$

$

Not available

79

15646

Fender Brkt.-R.H.

$

$

Not available

MTD 15847

Fender Brkt.-L.H.

Variations

White Outdoor 15847-0637

No Longer Available BRACKET-FENDER-LH - POWDER BLACK (0637)

$

$

Not available

$

$

$

$

Not available

81

$

$

Not available

82

White Outdoor 710-0726

Hex Thd. Rolling Scr. 5/16-24 x .75" Lg.

$3.99

$

In Stock, Qty 20+

0

83

White Outdoor 736-0222

External Wash. 1/4" I.D.

$5.49

$

In Stock, only 3 left!

0

84

White Outdoor 710-0779

Truss. Mach. Scr. #10 x .5" Lg.
(Superseded to 710-0779A)

$4.49

$

In Stock, Qty 12

0

85

731-0551

Trim strip-30" Lg.

$

$

Not available

White Outdoor 710-0166

Truss Mach. Scr. 1/4-20 x 1.00
(Superseded to 710-0166A)

$6.99

$

In Stock, only 1 left!

0

87

White Outdoor 750-0706

Spacer
(Superseded to 950-0706)

$

$

Not available

730-0116

Reflectors-Fender

$

$

Not available
