LHP27KC565 - Exmark 56" Lazer Z HP Zero-Turn Mower, 27hp Kohler (SN: 720000 - 789999) (2008) Engine Group Parts Diagram

56" Lazer Z HP Zero-Turn Mower, 27hp Kohler

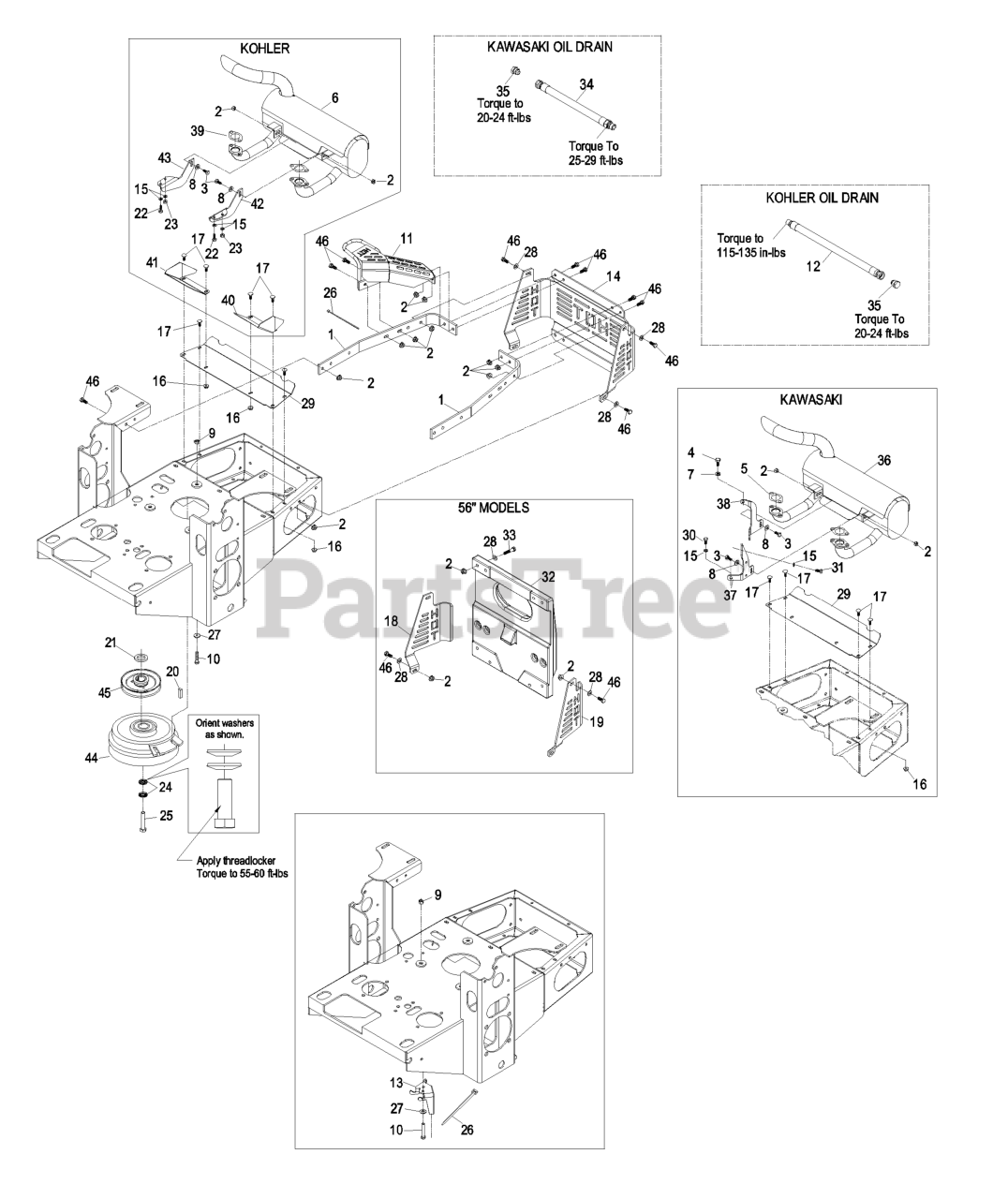

Engine Group Parts Diagram

  • Title
1

Exmark 103-3078-03

STRAP-GUARD, RH

$

$

Not available

2

$1.49

$

In Stock, Qty 20+

0

3

Exmark 322-3

SCREW-HH

$0.99

$

In Stock, Qty 20+

0

4

Exmark 33114-025

SCREW-HH

Note: (KAW)

$1.99

$

In Stock, Qty 20+

0

Exmark 3212-10

SCREW-HH

Note: (KOH)

$6.49

$

In Stock, Qty 8

0

5

Exmark 1-653313

GASKET-EXHAUST

Note: (23HP KAW)

$4.99

$

Usually ships in 3-6 days

0

Exmark 1-653290

GASKET-EXHAUST

Note: (19HP KAW)

$19.99

$

Usually ships in 3-6 days

0

6

Exmark 103-3426

KIT,MUFFLER (18-23 KOH)

Note: (KOH)

$437.99

$

Usually ships in 3-6 days

0

7

Exmark 1-805005

WASHER-LOCK

Note: (KOH)

$1.49

$

In Stock, Qty 20+

0

8

Exmark 3256-3

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

9

Exmark 3296-29

NUT-LOCK, NI

Note: (KAW)

$2.49

$

In Stock, Qty 20+

0

Exmark 32128-20

NUT-HF

Note: (KOH)

$1.49

$

In Stock, Qty 20+

0

10

Exmark 322-10

SCREW-HH

$0.99

$

In Stock, Qty 11

0

11

Exmark 103-3218-03

GUARD-TAILPIPE

$76.99

$

Usually ships in 3-6 days

0

12

Exmark 109-0876

116-5326
(Superseded to 116-5326)

Note: (KOH)

$36.99

$

Usually ships in 3-6 days

0

13

Exmark 109-8385-03

ANCHOR,CLUTCH HD

Note: (KOH)

$72.99

$

Usually ships in 3-6 days

0

Exmark 109-7070-03

ANCHOR-CLUTCH

Note: (KAW)

$47.99

$

In Stock, only 4 left!

0

14

Exmark 103-3219-03

GUARD-REAR

$205.99

$

Usually ships in 3-6 days

0

15

Exmark 1-805004

WASHER-LOCK

Note: (KOH)

$1.49

$

Usually ships in 3-6 days

0

Exmark 1-805004

WASHER-LOCK

Note: (KAW)

$1.49

$

Usually ships in 3-6 days

0

16

Exmark 32128-33

NUT-HF

Note: (KOH)

$0.99

$

In Stock, Qty 20+

0

Exmark 32128-33

NUT-HF

Note: (KAW)

$0.99

$

In Stock, Qty 20+

0

17

Exmark 3229-10

SCREW-CARR

Note: (KOH)

$1.49

$

In Stock, Qty 5

0

Exmark 3229-10

SCREW-CARR

Note: (KAW)

$1.49

$

In Stock, Qty 5

0

18

Exmark 103-3288-03

GUARD-MUFFLER, RH

Note: (56")

$

$

Not available

19

Exmark 103-3287-03

GUARD-MUFFLER, LH

Note: (56")

$68.99

$

In Stock, only 1 left!

0

$2.99

$

In Stock, Qty 18

0

21

Exmark 103-9891

SPACER,1.63 X1.14 X .18

Note: (27 KOH)

$9.99

$

In Stock, Qty 5

0

Exmark 103-2308

SPACER-CRANKSHAFT

Note: (KAW & 23 KOH)

$8.99

$

In Stock, Qty 10

0

22

Exmark 33113-020

SCREW-HH

Note: (KOH)

$0.99

$

In Stock, Qty 11

0

23

Exmark 33013-00

NUT-HEX

Note: (KOH)

$2.49

$

In Stock, only 4 left!

0

24

Exmark 1-603610

WASHER-SPRING

$5.49

$

In Stock, Qty 20+

0

25

Exmark 3212-12

SCREW-HH

Note: (KAW) Use a Teflon Pipe Sealant or equivalent on threads. Use Pro-Lock, Nut Type (P/N 1-840022, .5ml tube) on clutch bolt.

$3.49

$

In Stock, Qty 11

0

Exmark 3212-10

SCREW-HH

Note: (KOH) Use a Teflon Pipe Sealant or equivalent on threads. Use Pro-Lock, Nut Type (P/N 1-840022, .5ml tube) on clutch bolt.

$6.49

$

In Stock, Qty 8

0

26

Exmark 1-303335

TIE-PLASTIC
(Superseded to 3290-378)

Note: (Large)

$0.99

$

In Stock, Qty 14

0

27

Exmark 1-303334

WASHER-SPRING

$2.99

$

In Stock, Qty 8

0

28

Exmark 3256-23

WASHER-PLAIN

Note: (46"&50")

$2.49

$

In Stock, only 4 left!

0

Exmark 3256-23

WASHER-PLAIN

Note: (56")

$2.49

$

In Stock, only 4 left!

0

29

Exmark 103-2740-03

DEFLECTOR-SHORT

$27.99

$

Usually ships in 3-6 days

0

30

Exmark 33113-016

SCREW-HH

Note: (KAW)

$0.99

$

Usually ships in 3-6 days

0

31

Exmark 33113-025

SCREW-HH

Note: (KAW)

$2.49

$

Usually ships in 3-6 days

0

32

Exmark 107-8421-03

WEIGHT-NOTCHED, 60 LB

Note: (56")

$

$

Not available

33

Exmark 322-7

SCREW-HH

Note: (56")

$1.49

$

In Stock, Qty 20+

0

34

Exmark 109-4490

116-4924
(Superseded to 116-4924)

Note: (KAW)

$36.99

$

In Stock, Qty 7

0

35

$7.99

$

In Stock, only 1 left!

0

36

Exmark 103-3427

MUFFLER KIT

Note: (KAW)

$575.99

$

Usually ships in 3-6 days

0

Exmark 103-4483

MUFFLER KIT

Note: (KAW)

$511.99

$

Usually ships in 3-6 days

0

37

Exmark 103-2993-03

BRACKET-MUFFLER, LH

Note: (23 HP KAW)

$29.99

$

Usually ships in 3-6 days

0

Exmark 109-3476-03

BRACKET-MUFFLER, LH

Note: (19 HP KAW)

$23.99

$

Usually ships in 3-6 days

0

38

Exmark 103-2994-03

BRACKET-MUFFLER, RH

Note: (23 HP KAW)

$29.99

$

Usually ships in 3-6 days

0

Exmark 109-3477-03

BRACKET-MUFFLER, RH

Note: (19 HP KAW)

$23.99

$

Usually ships in 3-6 days

0

39

Exmark 1-653291

110-6697
(Superseded to 110-6697)

Note: (KOH)

$

$

Not available

40

Exmark 103-3094-03

DEFLECTOR-AIR, LH,KC

Note: (KOH)

$

$

Not available

41

Exmark 103-3095-03

DEFLECTOR-AIR, RH,KC

Note: (KOH)

$

$

Not available

42

Exmark 103-2987-03

BRACKET-MUFFLER, LH

Note: (KOH)

$29.99

$

In Stock, only 1 left!

0

43

Exmark 103-2988-03

BRACKET-MUFFLER, RH

Note: (KOH)

$29.99

$

Usually ships in 3-6 days

0

44

Exmark 109-9276

CLUTCH KIT

Note: (KAW & 23 KOH)

$591.99

$

In Stock, Qty 5

0

Exmark 109-9275

KIT,CLUTCH

Note: (27 KOH)

$550.99

$

Usually ships in 3-6 days

0

Exmark 103-3012

KIT,MS200 CLUTCH BRAKE

$138.99

$

Usually ships in 3-6 days

0

45

Exmark 103-3913

PULLEY

Note: (KAW)

$68.99

$

In Stock, Qty 5

0

Exmark 103-9772

SHEAVE,W/HUB

Note: (KOH)

$64.99

$

Usually ships in 3-6 days

0

46

Exmark 322-5

SCREW-HH

Note: (46&50)

$0.99

$

In Stock, Qty 20+

0

Exmark 322-5

SCREW-HH

Note: -56

$0.99

$

In Stock, Qty 20+

0
