Lo-Boy - International Harvester Cub Lo-Boy Tractor (SN: 224705 - 229999) Hood and Fuel Tank, Support, Radiator, Grille and Connections Parts Diagram

Cub Lo-Boy Tractor

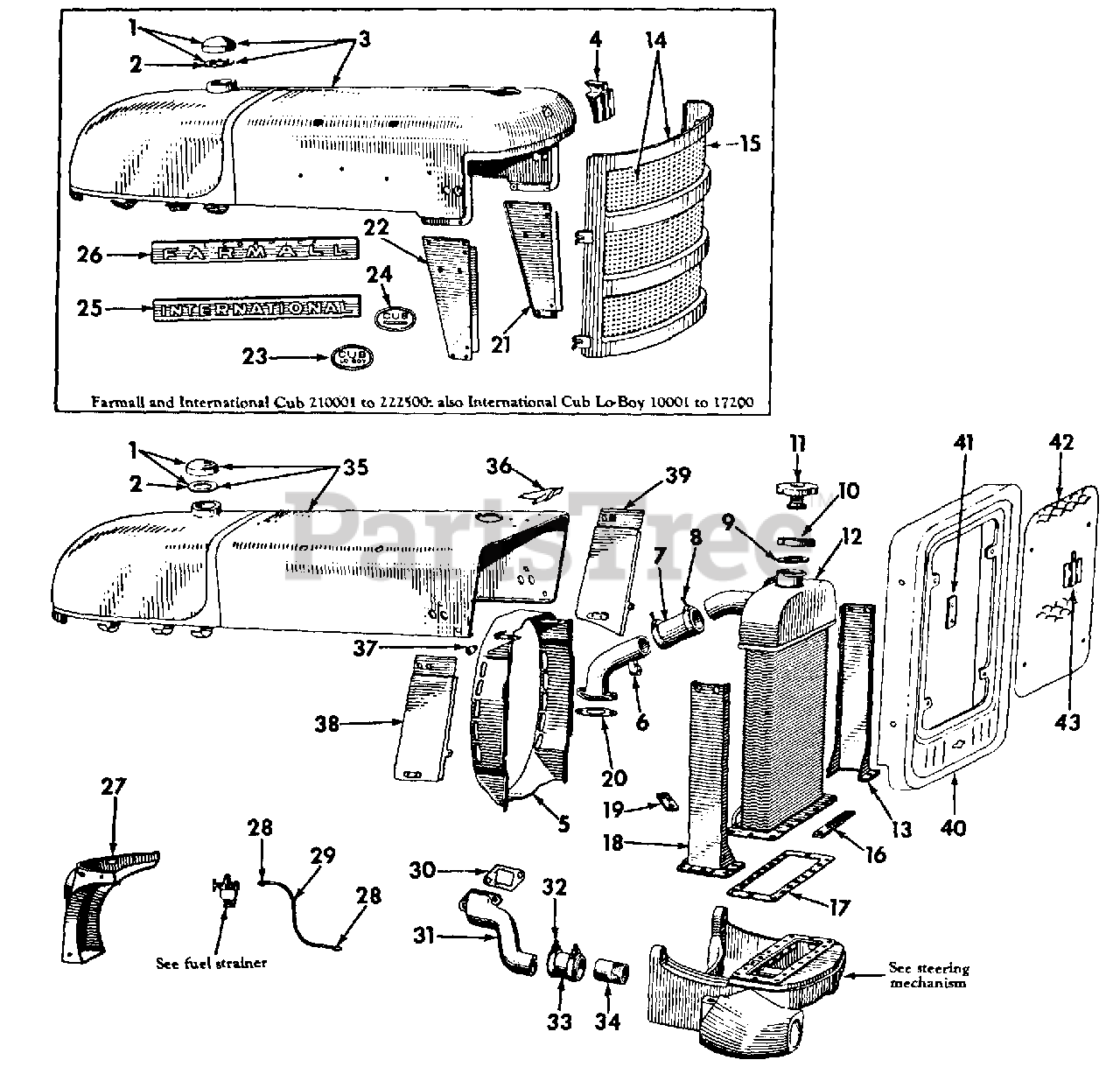

Hood and Fuel Tank, Support, Radiator, Grille and Connections Parts Diagram

  • Title
1

IH-23995DC

CAP ASSY FUEL TANK FILLER

$

$

Not available

2

IH-23977DB

GASKET, FUEL TANK FILLER CAP

$

$

Not available

3

Cub Cadet IH-368757-R91

HOOD AND FUEL TANK ASSY

Note: (TRACTORS WITH VERTICAL EXHAUST)

$

$

Currently unavailable

3

Cub Cadet IH-368704-R91

HOOD AND FUEL TANK ASSY

Note: (TRACTORS W/UNDERSLUNG EXHAUST)

$

$

Currently unavailable

Cub Cadet IH-179812

SCREW, 5/16-18 X 1/2 HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-103320

WASHER, 5/16 MED LOCK

$

$

Currently unavailable

4

Cub Cadet IH-362387-R1

EMBLEM, IH HOOD

$

$

Currently unavailable

Cub Cadet IH-363284-R2

FASTENER, TUBULAR CLIP

$

$

Currently unavailable

5

Cub Cadet IH-351037-R2

HOUSING, FAN

$

$

Currently unavailable

Cub Cadet IH-171573

SCREW 10-32 X 1/4 SLT-RD-HD MACH

$

$

Currently unavailable

6

Cub Cadet IH-251429-R1

ELBOW, WATER OUTLET

$

$

Currently unavailable

Cub Cadet IH-179838

SCREW, 3/8-16 X 7/8 HEX-HD CAP
(Superseded to 710-3001)

$6.99

$

In Stock, Qty 5

0

Cub Cadet IH-103321

WASHER 3/8 MED LOCK

$

$

Currently unavailable

7

HOSE, 1-3/4 IN. ID X 4 IN LONG, 1 PLY RADIATOR INLET

Note: (ORDER 4 IN FROM BULK HOSE, IH-407006-R1)

$

$

Not available

$

$

Currently unavailable

8

Cub Cadet IH-274087-R91

CLAMP, RADIATOR HOSE

$

$

Currently unavailable

9

Cub Cadet IH-351031-R1

GASKET RADIATOR FILLER CAP

Note: (USED W/CAP, IH-351030-R91)

$

$

Currently unavailable

10

Cub Cadet IH-351030-R91

CAP, RADIATOR FILLER

Note: (W/GASKET, IH-351031-R1; ORDER CAP, IH-400586-R1)

$

$

Currently unavailable

10

Cub Cadet IH-400586-R1

CAP, RADIATOR FILLER

Note: (REPLACES IH-351030-R91; CUB TRACTORS W/SERIAL NO. 248124 AND BELOW)

$

$

Not available

10

Cub Cadet IH-117536-C1

CAP, RADIATOR

Note: (CUB TRACTORS W/SERIAL NO. 248125 AND ABOVE)

$

$

Currently unavailable

11

Cub Cadet IH-365892-R91

CAP, RADIATOR PRESSURE TYPE SPECIAL

$

$

Currently unavailable

11

Cub Cadet IH-80889-R91

CAP, RADIATOR PRESSURE TYPE

Note: (FOR USE WITH RADIATOR, IH-352903-R92)

$

$

Not available

12

Cub Cadet IH-351878-R93

RADIATOR ASSY

Note: (REPLACES IH-352903-R92)

$

$

Not available

Cub Cadet IH-117534-C1

CLIP, OVERFLOW HOSE

$

$

Currently unavailable

13

Cub Cadet IH-351477-R91

CHANNEL, RADIATOR SIDE LH

$

$

Currently unavailable

Cub Cadet IH-179816

SCREW, 5/16-18 X 3/4 HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-179817

SCREW, 5/16-18 X 7/8 HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-103320

WASHER, 5/16 MED LOCK

$

$

Currently unavailable

14

Cub Cadet IH-368671-R11

GRILLE RADIATOR

Note: (W/SCREEN, IH-368673-R1)

$

$

Not available

Cub Cadet IH-144531

SCREW, 1/4-20 X 1/2 SLT-TRUSS-HD MACH

$

$

Currently unavailable

15

Cub Cadet IH-368673-R1

SCREEN, RADIATOR GRILLE

$

$

Currently unavailable

16

Cub Cadet IH-351033-R1

PLATE, RADIATOR HOLD-DOWN

$

$

Currently unavailable

Cub Cadet IH-179817

SCREW, 5/16-18 X 7/8 HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-103320

WASHER 5/16 MED LOCK

$

$

Currently unavailable

17

Cub Cadet IH-351032-R1

GASKET, RADIATOR
(Superseded to IH-351032-R2)

$

$

Not available

18

Cub Cadet IH-351478-R91

CHANNEL, RADIATOR SIDE RH

$

$

Currently unavailable

Cub Cadet IH-179816

SCREW, 5/16-18 X 3/4 HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-179817

SCREW, 5/16-18 X 7/8 HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-103320

WASHER 5/16 MED LOCK

$

$

Currently unavailable

19

Cub Cadet IH-351036-R1

CLIP, RADIATOR OVERFLOW PIPE

Note: (CUB TRACTORS W/SERIAL NO. 248124 AND BELOW)

$

$

Currently unavailable

20

Cub Cadet IH-4665D

GASKET, WATER OUTLET ELBOW

$

$

Not available

21

Cub Cadet IH-373883-R11

SIDE, RADIATOR GRILLE LH

$

$

Not available

Cub Cadet IH-120221

SCREW, 10-24 X 1/2 C-Z SLT-RD-HD MACH

$

$

Currently unavailable

Cub Cadet IH-106497

WASHER, NO. 10 MED LOCK

$

$

Currently unavailable

22

Cub Cadet IH-373884-R11

SIDE, RADIATOR GRILLE RH

$

$

Currently unavailable

Cub Cadet IH-120221

SCREW, 10-24 x 1/2 C-Z SLT-RD-HD MACH

$

$

Currently unavailable

Cub Cadet IH-106497

WASHER, NO. 10 MED LOCK

$

$

Currently unavailable

23

Cub Cadet IH-369069-R1

PLATE, CUB LO-BOY MODEL SYMBOL

$

$

Currently unavailable

Cub Cadet IH-370786-R1

FASTENER, TUBULAR CLIP

$

$

Currently unavailable

24

Cub Cadet IH-369068-R1

PLATE, CUB MODEL SYMBOL

$

$

Currently unavailable

Cub Cadet IH-370786-R1

FASTENER, TUBULAR CLIP

$

$

Currently unavailable

25

Cub Cadet IH-369052-R1

PLATE, INTERNATIONAL NAME

$

$

Currently unavailable

25

Cub Cadet IH-375526-R1

PLATE, INTERNATIONAL NAME

Note: (FOR INDUSTRIAL TRACTORS)

$

$

Currently unavailable

Cub Cadet IH-370786-R1

FASTENER, TUBULAR CLIP

$

$

Currently unavailable

26

Cub Cadet IH-369046-R1

PLATE, MC CORMICK FARMALL NAME

Note: (ORDER PLATE IH-369052-R1)

$

$

Currently unavailable

26

Cub Cadet IH-375530-R1

PLATE, MC CORMICK FARMALL NAME

Note: (FOR INDUSTRIAL TRACTORS ORDER PLATE 375526-R1)

$

$

Currently unavailable

Cub Cadet IH-370786-R1

FASTENER, TUBULAR CLIP

$

$

Currently unavailable

27

Cub Cadet IH-354912-R92

PACKAGE, HOOD AND FUEL TANK SUPPORT SERVICE

Note: (CUB TRACTORS W/SERIAL NO. 224400 & BELOW, CUB LO-BOY TRACTORS W/SERIAL NO. 18700 & BELOW)

$

$

Currently unavailable

27

Cub Cadet IH-387349-R1

SUPPORT, HOOD AND FUEL TANK

Note: (CUB TRACTORS W/SERIAL NOS 224401 TO 239826. CUB LO-BOY TRACTORS W/SERIAL NO. 18701 AND ABOVE)

$

$

Currently unavailable

27

Cub Cadet IH-547146-R2

SUPPORT HOOD AND FUEL TANK

Note: (CUB TRACTORS W/SERIAL NO. 239827 AND ABOVE)

$

$

Currently unavailable

Cub Cadet IH-120375

NUT, 1/4-20 C-Z HEX
(Superseded to 712-3006)

$4.49

$

In Stock, Qty 20+

0

Cub Cadet IH-179835

SCREW, 3/8-16 X 5/8 HEX-HD CAP
(Superseded to 710-0216)

$3.99

$

In Stock, Qty 18

0

Cub Cadet IH-20710-R1

SCREW 1/4 X 1/2 ZNP P/HDS MACH

$

$

Not available

Cub Cadet IH-120380

WASHER, 1/4 C-Z MED LOCK
(Superseded to 936-0329)

$4.49

$

In Stock, Qty 14

0

Cub Cadet IH-103321

WASHER, 3/8 MED LOCK

$

$

Currently unavailable

Cub Cadet IH-120392

WASHER, 9/32 X 5/8 X .051 ZND
(Superseded to 736-0463)

$4.49

$

In Stock, only 2 left!

0

28

Cub Cadet IH-29899D

NUT, 1/2-20 HI-DUTY TUBE FITTING

Note: (FUEL PIPE COUPLING)

$

$

Not available

29

Cub Cadet IH-369992-C91

PIPE, FUEL

Note: (W/TWO NUTS, IH-29899D; CUB TRACTORS W/SERIAL NO. 248124 AND BELOW)

$

$

Currently unavailable

29

Cub Cadet IH-63499-C91

PIPE, FUEL

Note: (W/TWO NUTS, IH-29899D; CUB TRACTORS W/SERIAL NO. 248125 AND ABOVE)

$

$

Currently unavailable

30

Cub Cadet IH-251431-R1

GASKET, WATER INLET ELBOW

$

$

Currently unavailable

31

Cub Cadet IH-251430-R2

ELBOW, WATER INLET

$

$

Currently unavailable

Cub Cadet IH-179838

SCREW, 3/8-16 X 7/8 HEX-HD CAP
(Superseded to 710-3001)

$6.99

$

In Stock, Qty 5

0

Cub Cadet IH-103321

WASHER, 3/8 MED LOCK

$

$

Currently unavailable

32

Cub Cadet IH-274087-R91

CLAMP, RADIATOR HOSE

$

$

Currently unavailable

33

HOSE, 1-5/8 ID X 2 3/8 IN. LONG, 1 PLY RADIATOR OUTLET

Note: (ORDER 2-3/8 IN FROM BULK HOSE IH-407005-R1)

$

$

Not available

$

$

Not available

34

Cub Cadet IH-350888-R1

NIPPLE, RADIATOR OUTLET

$

$

Currently unavailable

35

Cub Cadet IH-140116-C91

HOOD AND FUEL TANK ASSY

Note: (W/PROD GRAPH TRACTORS WITH VERTICAL EXHAUST)

$

$

Currently unavailable

35

Cub Cadet IH-140115-C91

HOOD AND FUEL TANK ASSY

Note: (W/PROD GRAPH TRACTORS W/UNDERSLUNG EXHAUST)

$

$

Currently unavailable

Cub Cadet IH-157767

SCREW, 5/16-18 X 5/8 C-Z CR-REC TRUSS-HD MACH

$

$

Currently unavailable

Cub Cadet IH-271713

SCREW, 5/8-11 X 3/4 C-Z HEX-HD CAP

$

$

Currently unavailable

Cub Cadet IH-589068-R1

WASHER 21/32 x 1-1/4 X 11 GA

$

$

Not available

36

Cub Cadet IH-392718-R1

ORNAMENT, HOOD

Note: (CUB TRACTORS W/SERIAL NO. 248124 AND BELOW)

$

$

Currently unavailable

Cub Cadet IH-423324

SCREW W/INT-TOOTH LOCK WASHER, 10-24 X 7/8 HEX-HD CAP

$

$

Currently unavailable

37

$

$

Currently unavailable

Cub Cadet IH-157767

SCREW 5/16-18 X 5/8 CAP CR-REC TRUSS-HD MACH

$

$

Currently unavailable

38

Cub Cadet IH-384983-R11

SHEET, RADIATOR GRILLE RH

Note: (W/NUT, IH-363885-R91)

$

$

Currently unavailable

Cub Cadet IH-363885-R91

NUT 5/16-18 FLOATING CAGE

$

$

Not available

Cub Cadet IH-132830

SCREW, 10-24 X 3/8 C-Z SLT-RD HD MACH

$

$

Currently unavailable

Cub Cadet IH-106497

WASHER, NO. 10 MED LOCK

$

$

Currently unavailable

39

Cub Cadet IH-384982-R11

SHEET RADIATOR GRILLE LH

Note: (W/NUT, IH-363885-R91)

$

$

Currently unavailable

Cub Cadet IH-363885-R91

NUT 5/16-18 FLOATING CAGE

$

$

Not available

Cub Cadet IH-132830

SCREW, 10-24 X 3/8 C-Z SLT-RD-HD MACH

$

$

Currently unavailable

Cub Cadet IH-106497

WASHER, NO. 10 MED LOCK

$

$

Currently unavailable

40

Cub Cadet IH-384979-R91

GRILLE ASSY, RADIATOR

$

$

Currently unavailable

Cub Cadet IH-157767

SCREW, 5/16-18 X 5/8 C-Z CR REC TRUSS-HD MACH

$

$

Currently unavailable

41

Cub Cadet IH-384985-R1

PLATE, GRILLE EMBLEM MOUNTING

$

$

Currently unavailable

Cub Cadet IH-147765

SCREW, 10-24 X 3/8 CR-REC-RD-HD MACH

$

$

Currently unavailable

42

Cub Cadet IH-384981-R1

SCREEN, RADIATOR GRILLE

$

$

Currently unavailable

Cub Cadet IH-381052-R1

SCREW, 5/16-18 X 5/8 SLT-HEX-WASHER HD CAP

$

$

Currently unavailable

43

Cub Cadet IH-2751844-R1

PRODUCT GRAPHIC, IH EMBLEM

Note: (OPTIONAL WITH IH-2751846-R1; CUB TRACTORS W/SERIAL NO. 248124 AND BELOW)

$

$

Currently unavailable

Cub Cadet IH-155097

SCREW, 10-24 X 5/16 CR-REC-RD-HD MACH

$

$

Currently unavailable

43

Cub Cadet IH-2751846-R1

PRODUCT GRAPHIC, IH EMBLEM

Note: (OPTIONAL WITH IH-2751844-R1 CUB TRACTORS W/SERIAL NO. 248124 AND BELOW)

$

$

Currently unavailable

Cub Cadet IH-385130-R1

SCREW, NO. 10-16 X 9/16 THD-CUTTING

$

$

Currently unavailable

43

Cub Cadet IH-61662-C1

PRODUCT GRAPHIC, IH EMBLEM

Note: (CUB TRACTORS W/SERIAL NO. 248125 AND ABOVE)

$

$

Currently unavailable

Cub Cadet IH-115097

SCREW, 10/24 X 5/16 CR-REC-RD-HD

$

$

Currently unavailable

Cub Cadet IH-2751849-R1

PRODUCT GRAPHIC, MC CORMICK FARMALL CUB MODEL SYMBOL

Note: (CUB TRACTORS W/SERIAL NO. 222501 TO 248124)

$

$

Currently unavailable

Cub Cadet IH-2751851-R1

PRODUCT GRAPHIC, INTERNATIONAL CUB MODEL SYMBOL

Note: (CUB LO-BOY TRACTORS W/SERIAL NO. 222501 TO 248124)

$

$

Not available

Cub Cadet IH-2751850-R1

PRODUCT GRAPHIC, INTERNATIONAL CUB LO-BOY MODEL SYMBOL

Note: (CUB LO-BOY TRACTORS W/SERIAL NO. 17201 AND ABOVE)

$

$

Not available
