LS 27 T (24BF572B710) - Cub Cadet Log Splitter (2006) General Assembly Parts Diagram

Log Splitter

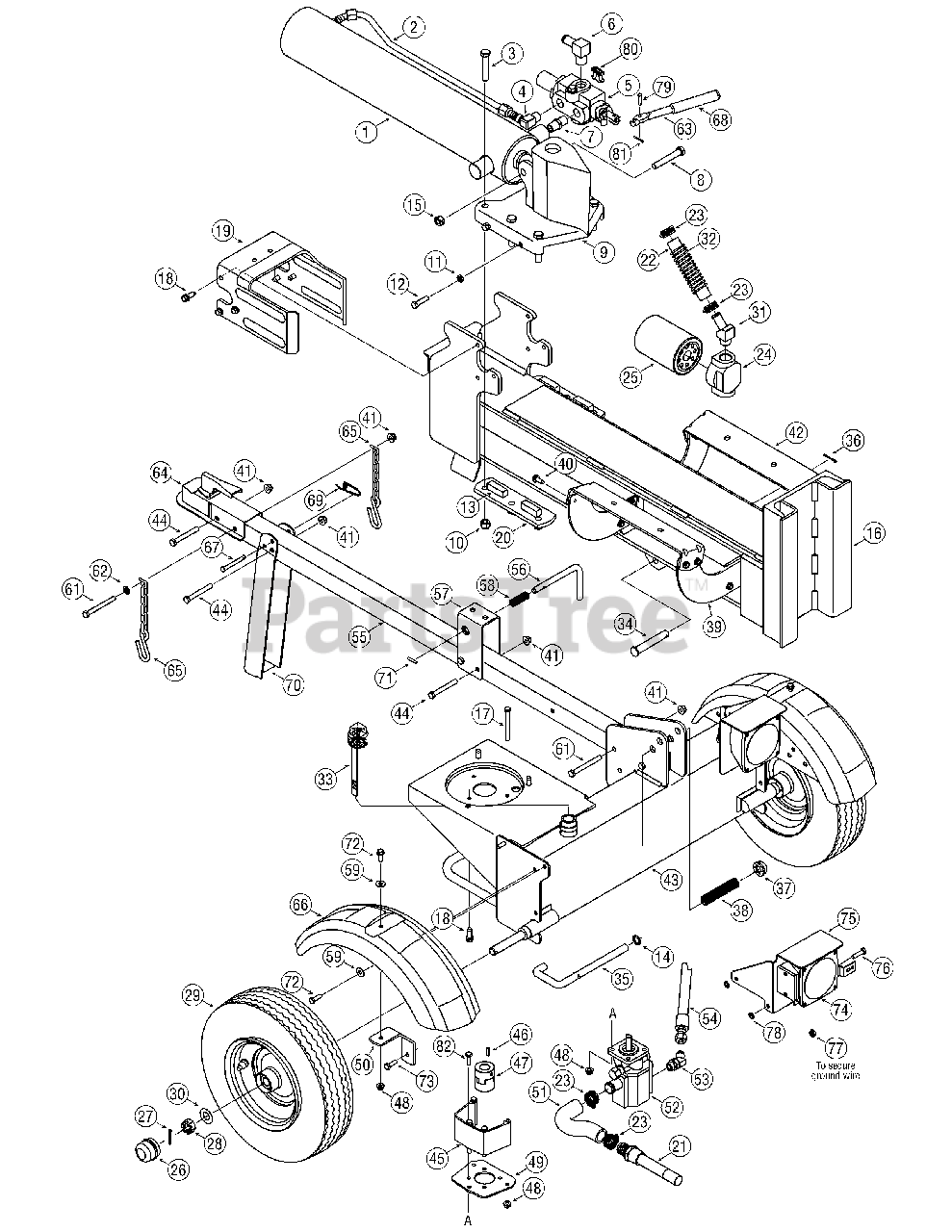

General Assembly Parts Diagram

  • Title
1

Cub Cadet 718-0769A

Hydraulic Cylinder
(Superseded to 918-0769A)

$922.99

$

Usually ships in 3-6 days

0

1

Cub Cadet 953-05607

Kit Seal 4.5" for XINGHUI cylinder 718-0769A

Note: See Service Kit 753-05607

$79.99

$

Usually ships in 3-6 days

0

1

Cub Cadet 953-05608

Kit Seal 4.5" for ENERGY cylinder 718-0769A

Note: See Service Kit 753-05608

$211.99

$

In Stock, only 2 left!

0

2

Cub Cadet 727-0634

Hydraulic Tube

$

$

Not available

3

Cub Cadet 710-1018

Hex Cap Screw 1/2-20 x 2.75

$10.99

$

In Stock, Qty 20+

0

4

Cub Cadet 737-0192

90 Degree Solid Adapter

$38.99

$

Usually ships in 3-6 days

0

5

Cub Cadet 718-0481A

Control Valve
(Superseded to 918-0481A)

$365.99

$

In Stock, only 4 left!

0

6

Cub Cadet 737-0153

Return Elbow

$53.99

$

Usually ships in 3-6 days

0

7

Cub Cadet 737-0238

Nipple Pipe 1/2-14

$24.99

$

In Stock, only 1 left!

0

8

Cub Cadet 710-1806

Hex Cap Screw 1/2-13 x 3.25

$9.49

$

In Stock, Qty 12

0

9

Cub Cadet 719-0550A

Wedge Assembly

$245.99

$

In Stock, only 1 left!

0

10

Cub Cadet 712-3058

Hex Lock Nut, 1/2-20
(Superseded to 912-3058)

$5.49

$

In Stock, Qty 20+

0

11

Cub Cadet 712-0711

Hex Jam Nut 3/8-24

$3.99

$

In Stock, Qty 20+

0

12

Cub Cadet 710-0459A

Hex Cap Screw 3/8-24 x 1.5

$6.99

$

In Stock, Qty 12

0

13

Cub Cadet 781-0351

Adjustable Gib

$17.99

$

In Stock, only 1 left!

0

14

Cub Cadet 736-0116

Flat Washer.635 x.93 x.06
(Superseded to 936-0116)

$6.49

$

In Stock, only 1 left!

0

15

Cub Cadet 712-3022

Hex Lock Nut 1/2-13

$3.99

$

In Stock, Qty 20+

0

16

Cub Cadet 681-04071

Beam Assembly
(Superseded to 681-04071A-0637)

Variations

Cub Cadet 681-04071-0637

USE 681-04071A-0637 BEAM ASM- - POWDER BLACK (0637)

$1726.99

$

Usually ships in 3-6 days

0

$1726.99

$

Usually ships in 3-6 days

0

17

Cub Cadet 710-3056

Hex Screw, 5/16-18 x 3.25

$9.49

$

In Stock, only 1 left!

0

18

Cub Cadet 710-0654A

Hex Washer Screw 3/8-16 x 1.0

$3.99

$

In Stock, Qty 10

0

19

Cub Cadet 781-1048A

Dislodger Bracket
(Superseded to 781-04426)

Variations

Cub Cadet 781-1048A-0637

Dislodger Bracket - POWDER BLACK (0637)

$81.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1048A-0638

Dislodger Bracket - MTD/TROY-BILT RED (0638)

$81.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1048A-4021

Dislodger Bracket - CUB YELLOW 2 (4021)

$75.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1048A-0662

USE 781-04426-0662 BRACKET-DI - OYSTER GRAY (0662)

$75.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1048A-0689

USE 781-04426-0689 BRACKET-DI - POLO GREEN (0689)

$75.99

$

Usually ships in 3-6 days

0

$65.99

$

Usually ships in 3-6 days

0

20

Cub Cadet 781-0790

Back Plate
(Superseded to 781-0790A-0637)

Variations

Cub Cadet 781-0790-0637

Logsplitter Wedge Plate - POWDER BLACK (0637)

$37.99

$

In Stock, only 1 left!

0

$37.99

$

In Stock, only 1 left!

0

21

Cub Cadet 737-04093

Inlet Filter

$90.99

$

Usually ships in 3-6 days

0

22

Cub Cadet 727-0443

Return Hose 3/4" ID x 44" Lg.

$110.99

$

In Stock, only 1 left!

0

23

Cub Cadet 726-0132

Hose Clamp 5/8"

$14.99

$

Usually ships in 3-6 days

0

24

Cub Cadet 737-0316

Filter Housing
(Superseded to 753-06643)

$90.99

$

Usually ships in 3-6 days

0

25

Cub Cadet 723-0405

Oil Filter
(Superseded to 723P0405)

$39.99

$

Usually ships in 3-6 days

0

26

$11.99

$

In Stock, only 1 left!

0

27

Cub Cadet 714-0162

Cotter Pin

$4.99

$

In Stock, Qty 20+

0

28

Cub Cadet 712-0359

Slotted Nut 3/4-16

$10.99

$

In Stock, Qty 5

0

29

Cub Cadet 634-0187

Wheel Assembly

$337.99

$

Usually ships in 3-6 days

0

30

Cub Cadet 736-0351

Flat Washer.760 ID x.500 OD

$3.99

$

In Stock, Qty 20+

0

31

Cub Cadet 737-0312

Adapter 3/4-14

$48.99

$

Usually ships in 3-6 days

0

32

Cub Cadet 781-0526A

Hose Guard

$49.99

$

Usually ships in 3-6 days

0

33

Cub Cadet 737-0348A

Vented Dipstick

$21.99

$

In Stock, Qty 5

0

34

Cub Cadet 711-1587

Clevis Pin

$

$

Not available

35

$33.99

$

In Stock, only 1 left!

0

36

Cub Cadet 714-0470

Cotter Pin

$3.99

$

In Stock, Qty 20+

0

37

$9.99

$

In Stock, Qty 20+

0

38

Cub Cadet 732-0583

Compression Spring

$11.99

$

Usually ships in 3-6 days

0

39

Cub Cadet 781-04180

Log Tray Bracket
(Superseded to 781-04180-0637)

Variations

Cub Cadet 781-04180-0637

Log Tray Bracket, Black - POWDER BLACK (0637)

$32.99

$

In Stock, Qty 7

0

$32.99

$

In Stock, Qty 7

0

40

Cub Cadet 710-0650

TT Screw, 5/16-18 x.875

$3.99

$

In Stock, Qty 20+

0

41

Cub Cadet 712-04065

Flange Lock Nut, 3/8-16

$3.99

$

In Stock, Qty 20+

0

42

Cub Cadet 781-04179

Log Tray
(Superseded to 781-04179-0637)

Variations

Cub Cadet 781-04179-0637

Log Tray Cradle, Powder Black - POWDER BLACK (0637)

$46.99

$

In Stock, Qty 8

0

$46.99

$

In Stock, Qty 8

0

43

Cub Cadet 681-04040

Frame Assembly
(Superseded to 981-04040A-0637)

$909.99

$

Usually ships in 3-6 days

0

44

Cub Cadet 710-0521

Hex Bolt 3/8-16 x 3"

$4.99

$

In Stock, Qty 15

0

45

Cub Cadet 719-0353

Coupling Shield

$50.99

$

Usually ships in 3-6 days

0

46

Cub Cadet 714-0122

Square Key 3/16" x.75

$3.49

$

In Stock, Qty 19

0

47

Cub Cadet 718-04145

Flexible Coupling (Stamped L075) .875 x .500 ID
(Superseded to 918-04145)

$84.99

$

In Stock, Qty 12

0

47

Cub Cadet 735-0652

Bushing, Spider Coupling

Note: not shown, use with 718-04145 coupling

$43.99

$

Usually ships in 3-6 days

0

47

Cub Cadet 718-04392

Coupling .500 ID Pump Side

Note: not shown, (Not compatible with coupling stamped L075)

$13.99

$

In Stock, Qty 8

0

47

Cub Cadet 718-04395

Coupling .875 ID Engine Side

Note: not shown, (Not compatible with coupling stamped L075)

$17.99

$

In Stock, Qty 12

0

47

Cub Cadet 735-04103

Bushing, Spider Coupling

Note: not shown, use with 718-04392 and 718-04395 coupling

$13.99

$

In Stock, only 4 left!

0

47

Cub Cadet 710-1842

Set Screw, 1.4-20 x .38
(Superseded to 710-1842A)

Note: not shown

$5.49

$

In Stock, Qty 8

0

48

Cub Cadet 712-04063

Flange Lock Nut, 5/16-18

$3.99

$

In Stock, Qty 20+

0

49

Cub Cadet 781-0097

Rear Coupling Support Bracket
(Superseded to 781-0097-0637)

Variations

Cub Cadet 781-0097-0637

Support Bracket, RR - POWDER BLACK (0637)

$64.99

$

In Stock, only 3 left!

0

$64.99

$

In Stock, only 3 left!

0

50

Cub Cadet 781-1024

Fender Mounting Bracket
(Superseded to 781-1024A-0637)

Variations

Cub Cadet 781-1024-0637

BRACKET-MT FEND - POWDER BLACK (0637)

$29.99

$

Usually ships in 3-6 days

0

$29.99

$

Usually ships in 3-6 days

0

$99.99

$

In Stock, only 1 left!

0

52

Cub Cadet 718-04127

Gear Pump
(Superseded to 918-04127)

$698.99

$

Usually ships in 3-6 days

0

53

Cub Cadet 737-0329

45 Degree Elbow Fitting

$

$

Not available

54

Cub Cadet 727-0502

High Pressure Hydraulic Hose

$194.99

$

Usually ships in 3-6 days

0

55

Cub Cadet 781-0788

Tongue Assembly

Variations

Cub Cadet 781-0788-0637

TUBE-TONGUE LOGSP - POWDER BLACK (0637)

$

$

Not available

Cub Cadet 781-0788-0650

TUBE-TONGUE LOGSP - RED METALLIC (0650)

$

$

Not available

Cub Cadet 781-0788-0689

TUBE-TONGUE LOGSP - POLO GREEN (0689)

$

$

Not available

Cub Cadet 781-0788-0709

TUBE-TONGUE LOGSP - MASTERCRAFT GREEN (0709)

$

$

Not available

Cub Cadet 781-0788-0638

TUBE-TONGUE LOGSP - MTD/TROY-BILT RED (0638)

$

$

Not available

Cub Cadet 781-0788-0662

TUBE-TONGUE LOGSP - OYSTER GRAY (0662)

$

$

Not available

Cub Cadet 781-0788-0716

TUBE-TONGUE LOGSP - CUB YELLOW-99 (0716)

$

$

Not available

Cub Cadet 781-0788-0721

USE 781-0788-4044 TUBE-TONGUE - SEARS RED (0721)

$

$

Not available

Cub Cadet 781-0788-4021

TUBE-TONGUE LOGSP - CUB YELLOW 2 (4021)

$

$

Not available

Cub Cadet 781-0788-4044

TUBE-TONGUE LOGSP - CRAFTSMAN RED (4044)

$

$

Not available

$165.99

$

Usually ships in 3-6 days

0

56

Cub Cadet 747-1261

Latch Rod

$37.99

$

Usually ships in 3-6 days

0

57

Variations

Cub Cadet 781-1045-0637

Latch - POWDER BLACK (0637)

$55.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0638

LATCH - MTD/TROY-BILT RED (0638)

$55.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0606

LATCH LOGSP - MAJESTIC ORANGE (0606)

$45.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0650

LATCH LOGSP - RED METALLIC (0650)

$51.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0662

LATCH - OYSTER GRAY (0662)

$51.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0689

LATCH - POLO GREEN (0689)

$51.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0716

LATCH LOGSP - CUB YELLOW-99 (0716)

$51.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-0721

USE 781-1045-4044 LATCH - SEARS RED (0721)

$51.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-4021

LATCH LOGSP - CUB YELLOW 2 (4021)

$51.99

$

Usually ships in 3-6 days

0

Cub Cadet 781-1045-4044

LATCH LOGSP - CRAFTSMAN RED (4044)

$51.99

$

Usually ships in 3-6 days

0

$51.99

$

Usually ships in 3-6 days

0

58

Cub Cadet 732-3127

Compression Spring
(Superseded to 932-3127)

$4.49

$

In Stock, Qty 20+

0

59

Cub Cadet 736-0371

Flat Washer

$4.49

$

In Stock, Qty 7

0

60

Cub Cadet 781-0538A

Hose Guard

$33.99

$

Usually ships in 3-6 days

0

61

Cub Cadet 710-3085

Hex Cap Screw, 3/8-16 x 3.50

$4.49

$

In Stock, Qty 20+

0

62

Cub Cadet 736-0185

Flat Washer,.375 x.738 x.063

$3.49

$

In Stock, Qty 18

0

63

Cub Cadet 747-04539

Hydraulic Valve Control
(Superseded to 747-04539A)

$42.99

$

Usually ships in 3-6 days

0

64

Cub Cadet 681-04030

Hitch Coupling Assembly

$67.99

$

Usually ships in 3-6 days

0

$41.99

$

Usually ships in 3-6 days

0

$

$

Not available

67

Cub Cadet 711-0813

Clevis Pin
(Superseded to 911-0813)

$6.49

$

In Stock, only 1 left!

0

$9.99

$

In Stock, only 1 left!

0

69

Cub Cadet 732-0194

Spring Pin

$4.49

$

In Stock, only 1 left!

0

70

Cub Cadet 781-0789

Jack Stand

Variations

Cub Cadet 781-0789-0637

Log Splitter Jack Stand - POWDER BLACK (0637)

$

$

Not available

Cub Cadet 781-0789-0638

STAND-JACK LOGSPL - MTD/TROY-BILT RED (0638)

$

$

Not available

Cub Cadet 781-0789-0709

STAND-JACK LOGSPL - MASTERCRAFT GREEN (0709)

$

$

Not available

Cub Cadet 781-0789-0716

STAND-JACK LOGSP - CUB YELLOW-99 (0716)

$

$

Not available

Cub Cadet 781-0789-0650

STAND-JACK LOGSP - RED METALLIC (0650)

$

$

Not available

Cub Cadet 781-0789-0662

STAND-JACK LOGSPL - OYSTER GRAY (0662)

$

$

Not available

Cub Cadet 781-0789-0689

STAND-JACK LOGSPL - POLO GREEN (0689)

$

$

Not available

$

$

71

Cub Cadet 715-0120

Spiral Pin

$9.99

$

In Stock, Qty 5

0

72

Cub Cadet 710-0650

TT Screw, 5/16-18 x 0.875"

$3.99

$

In Stock, Qty 20+

0

73

Cub Cadet 710-0602

TT Screw, 5/16-18 x 1.00

$4.49

$

In Stock, Qty 20+

0

74

Cub Cadet 625-0062

Light Kit

Note: If Equipped

$181.99

$

In Stock, only 1 left!

0

75

Cub Cadet 681-0164

Light Bracket - LH
(Superseded to 681-0164-0637)

Note: If Equipped

Variations

Cub Cadet 681-0164-0637

BRACKET ASM-LIGHT LH - POWDER BLACK (0637)

$55.99

$

Usually ships in 3-6 days

0

$55.99

$

Usually ships in 3-6 days

0

75

Cub Cadet 781-1027

Light Bracket - RH
(Superseded to 781-1027A-0637)

Note: If Equipped

Variations

Cub Cadet 781-1027-0637

BRACKET-LIGHT - POWDER BLACK (0637)

$32.99

$

Usually ships in 3-6 days

0

$32.99

$

Usually ships in 3-6 days

0

76

Cub Cadet 710-0874

Screw, 5/16-18 x 1.25

Note: If Equipped

$6.49

$

Usually ships in 3-6 days

0

77

Cub Cadet 712-3008

Jam Nut, 3/8-16

Note: If Equipped

$4.49

$

In Stock, Qty 20+

0

78

Cub Cadet 726-0201

Speed Nut, .3125 ID

Note: If Equipped

$6.49

$

In Stock, Qty 20+

0

79

Cub Cadet 711-04585

Clevis Pin

$6.49

$

In Stock, only 2 left!

0

80

Cub Cadet 713-04036

Valve Handle Link
(Superseded to 913-04036)

$19.99

$

In Stock, only 2 left!

0

81

Cub Cadet 714-0111

Cotter Pin

$4.49

$

In Stock, Qty 20+

0

82

Cub Cadet 710-0376

Hex Screw, 5/16-18 x 1.00

$3.99

$

In Stock, Qty 20+

0
