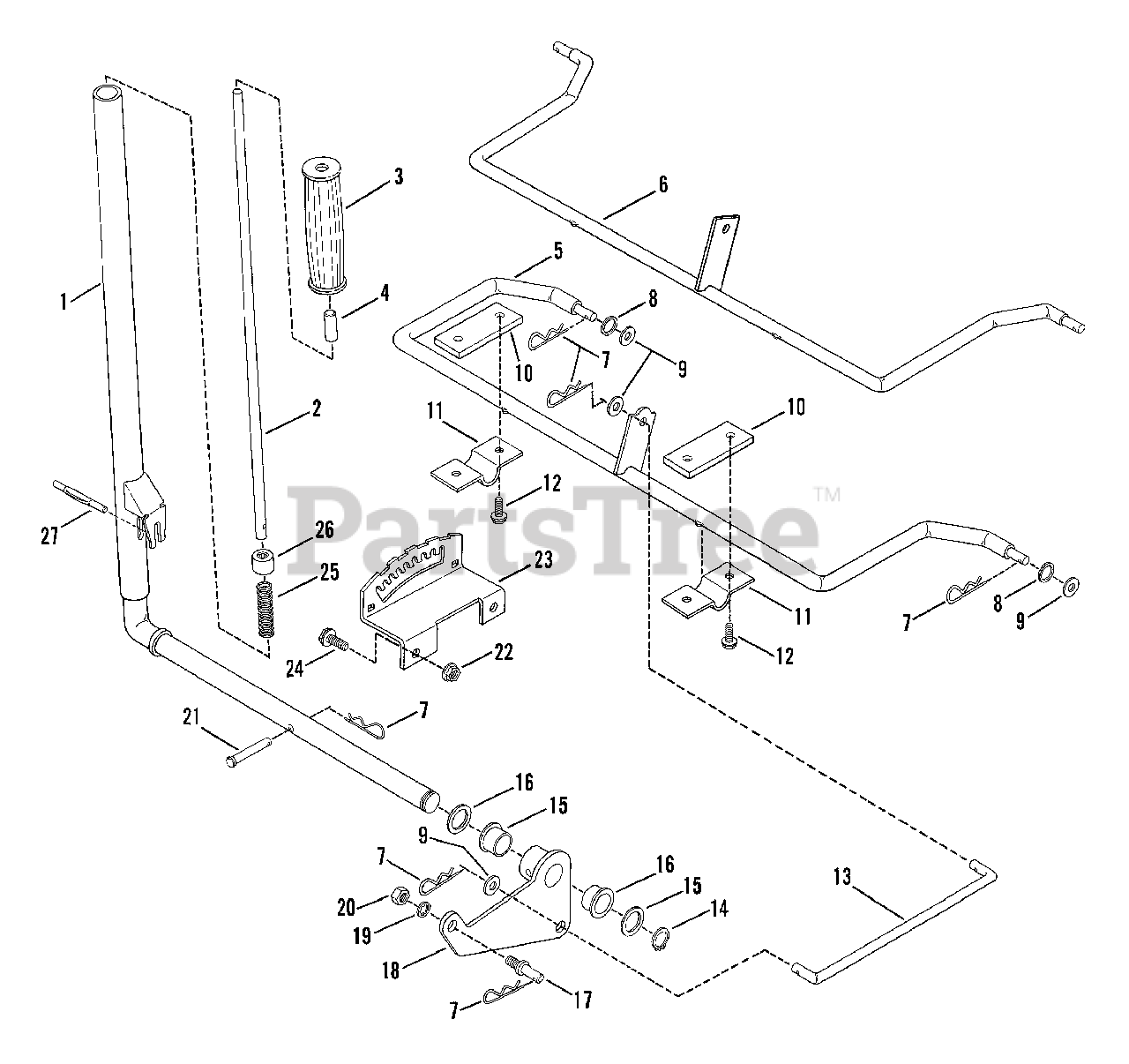

LT 12D410B (82879) - Snapper 41" Lawn Tractor, 12hp Implement Lift Parts Parts Diagram

41" Lawn Tractor, 12hp

Implement Lift Parts Parts Diagram

  • Title
1

Snapper 7049763

ARM, Implement Lift Lever
(Superseded to 7049763YP)

$205.99

$

Usually ships in 2-12 days

0

2

Snapper 7032435

ROD, Lift Lever

$

$

Not available

3

Snapper 7013948

GRIP, Lift Lever

$

$

Not available

4

Snapper 7014361

CAP, Lift Release
(Superseded to 7014361YP)

$4.49

$

Usually ships in 2-12 days

0

5

Snapper 7049761

ARM, Rear Lift (41" Deck Only)

$

$

Currently unavailable

6

Snapper 7047967

ARM, Rear Lift (33" Deck Only)
(Superseded to 7047967YP)

$98.99

$

Usually ships in 2-12 days

0

7

Snapper 7091503

PIN, Hair, 3/32x1-1/2"
(Superseded to 7091503SM)

Note: Was 15067

$3.99

$

In Stock, Qty 20+

0

8

Snapper 7010690

WASHER, Shim
(Superseded to 7010690YP)

$3.99

$

In Stock, only 1 left!

0

9

Snapper 7090122

WASHER, 3/8 SAE Flat
(Superseded to 703878)

$3.99

$

In Stock, Qty 20+

0

10

Snapper 7032789

SPACER (33" Deck Only)

$

$

Not available

11

Snapper 32698

BRACKET, Arm

$

$

Currently unavailable

12

Snapper 7090361

SCREW, 5/16-18x5/8"
(Superseded to 703949)

$3.99

$

In Stock, Qty 18

0

13

Snapper 7023171

LIFT-ROD

$

$

Not available

14

Snapper 7015020

RING, Retaining
(Superseded to 7015020YP)

$2.99

$

Usually ships in 2-12 days

0

15

Snapper 7014354

WASHER, Lift Lever
(Superseded to 7014354YP)

$3.49

$

Usually ships in 2-12 days

0

16

Snapper 7023197

BEARING, Lift Lever

$

$

Not available

17

Snapper 7015464

STUD
(Superseded to 7015464YP)

$7.49

$

Usually ships in 2-12 days

0

18

Snapper 7047933

PIVOT ASSM'Y.,Lift Lever
(Superseded to 7047933YP)

$86.99

$

Usually ships in 2-12 days

0

19

Snapper 7090390

WASHER, 3/8 Int. Tooth Lock
(Superseded to 703930)

$4.49

$

In Stock, Qty 7

0

20

Snapper 7091630

NUT, 3/8-24 Hex
(Superseded to 703895)

Note: Was 90155

$4.49

$

In Stock, Qty 8

0

21

Snapper 7029841

PIN, Clevis, 5/16x1-11/16"
(Superseded to 704029)

Note: Was 12407

$4.49

$

In Stock, Qty 6

0

22

Snapper 7091619

LOCKNUT, 3/8-16 Hex Flange
(Superseded to 703333)

Note: Was 90613

$4.99

$

In Stock, Qty 20+

0

23

Snapper 7038376

QUADRANT, Lift Lever
(Superseded to 7038376YP)

$88.99

$

Usually ships in 2-12 days

0

24

Snapper 7091588

BOLT, 3/8-16 Hex Flange Lock
(Superseded to 703955)

Note: Was 90612

$4.49

$

In Stock, Qty 20+

0

25

Snapper 7014432

SPRING, Lift Lever
(Superseded to 7014432YP)

$7.99

$

Usually ships in 2-12 days

0

26

Snapper 7015019

PLUG, Lift Lever
(Superseded to 7015019YP)

$2.99

$

Usually ships in 2-12 days

0

27

Snapper 7090881

GROOVE-PIN, 1/4x2-1/4"
(Superseded to 7090881YP)

$12.99

$

In Stock, only 1 left!

0
