Lx450 (54AHE9V-727) - Cub Cadet Yanmar Lx Series Compact Tractor Lift Crank Parts Diagram

Lx Series Compact Tractor

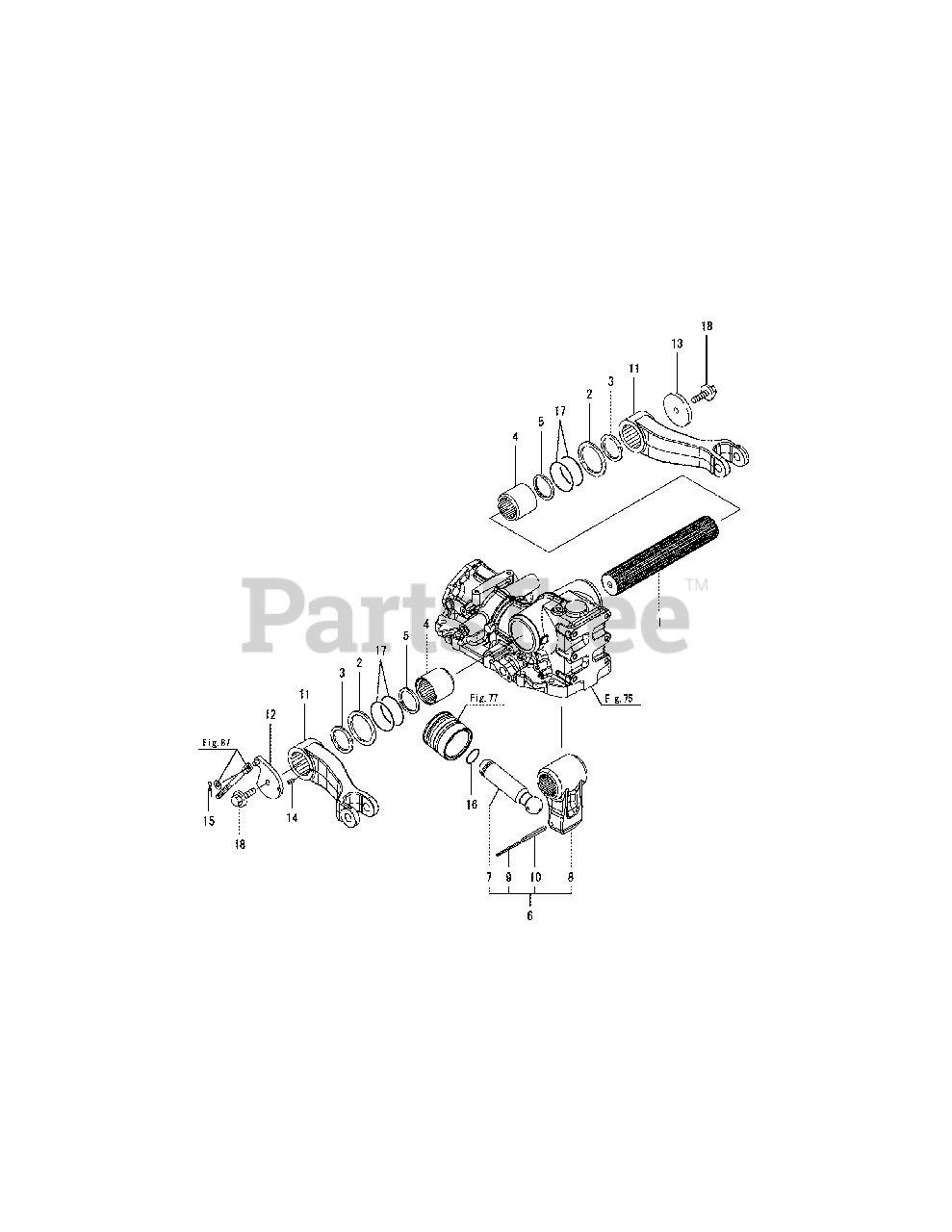

Lift Crank Parts Diagram

  • Title

$

$

Not available

2

Cub Cadet CY-1A7640-44230

WASHER, 65X82X2

$

$

Not available

$

$

Not available

4

Cub Cadet CY-194640-44250

SLEEVE, LIFT SHAFT

$

$

Not available

5

Cub Cadet CY-194640-44261

SEAL, SPLINE SHAFT

$

$

Not available

6

Cub Cadet CY-1A7180-44311

CRANK CMP, LIFT

$

$

Not available

$

$

Not available

$

$

Not available

9

Cub Cadet CY-22351-050070

SPRING PIN 5X70

$

$

Not available

10

Cub Cadet CY-22351-080070

SPRING PIN 8X70

$

$

Not available

$

$

Not available

12

Cub Cadet CY-1A8275-44510

PLATE, P FEEDBACK

$

$

Not available

$

$

Not available

14

Cub Cadet CY-22351-060016

SPRING PIN 6X16

$

$

Not available

15

Cub Cadet CY-22417-200200

COTTER PIN 2.0X20

$

$

Not available

16

Cub Cadet CY-24311-000360

O-RING 1A P-36.0

$

$

Not available

17

Cub Cadet CY-24321-000650

O-RING 1A G-65.0

$

$

Not available

18

Cub Cadet CY-26106-120302

BOLT M12X 30 PLATED

$

$

Not available

Fig.75

Refers to Hyd. Cylinder Housing

$

$

Not available

Fig.77

Refers to Piston

$

$

Not available

Fig.87

Refers to Hydraulic Control

$

$

Not available
