Lx490 (54AIE9W1727) - Cub Cadet Yanmar Lx Series Compact Tractor Counter Shaft Parts Diagram

Lx Series Compact Tractor

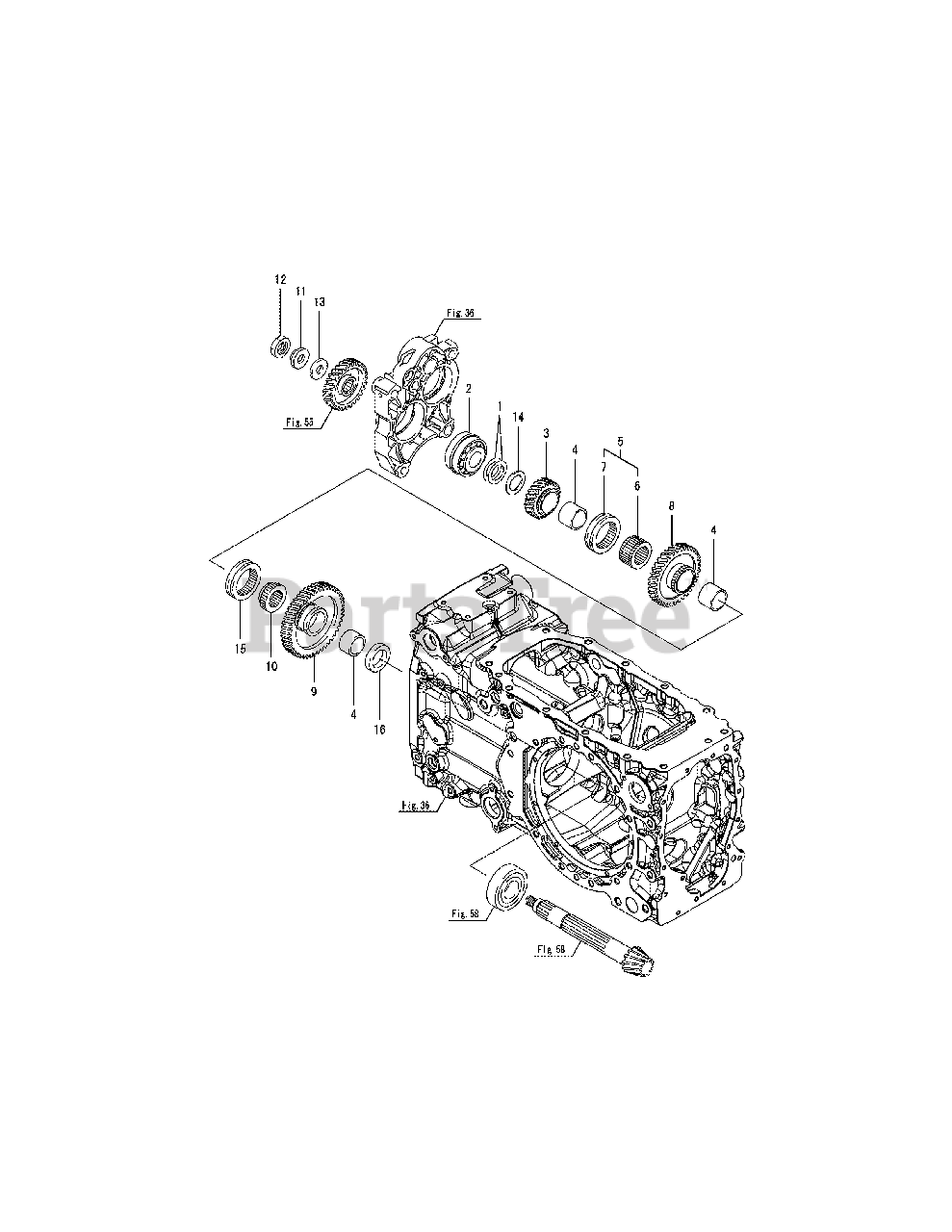

Counter Shaft Parts Diagram

  • Title

$

$

Not available

2

Cub Cadet CY-1A7350-25600

BEARING 4T-30306 CMP

$

$

Not available

3

Cub Cadet CY-1A7350-25640

GEAR 19L, COUNTER

$

$

Not available

$

$

Not available

5

$

$

Not available

6

Cub Cadet CY-198149-25700

COLLAR, SPLINE

$

$

Not available

$

$

Not available

8

Cub Cadet CY-1A8275-25750

GEAR 41, COUNTER

$

$

Not available

9

Cub Cadet CY-1A8275-25770

GEAR 53, COUNTER

$

$

Not available

10

Cub Cadet CY-1A7601-25790

COLLAR, SPLINE B

$

$

Not available

11

$

$

Not available

12

$

$

Not available

13

Cub Cadet CY-198415-25840

WASHER 16X38X4.5

$

$

Not available

14

Cub Cadet CY-194640-25860

WASHER 30.3X45X3

$

$

Not available

$

$

Not available

$

$

Not available

Fig.36

Refers to Transmission Case

$

$

Not available

Fig.55

Refers to Front Drive

$

$

Not available

Fig.58

Refers to Ring Gear 2

$

$

Not available
