LZUV2B - Exmark Ultra Vac Twin Bagger for Lazer Z Mower (SN: 314000000 - 314999999) (2014) Blower Assembly No. 109-9832 Parts Diagram

Ultra Vac Twin Bagger for Lazer Z Mower

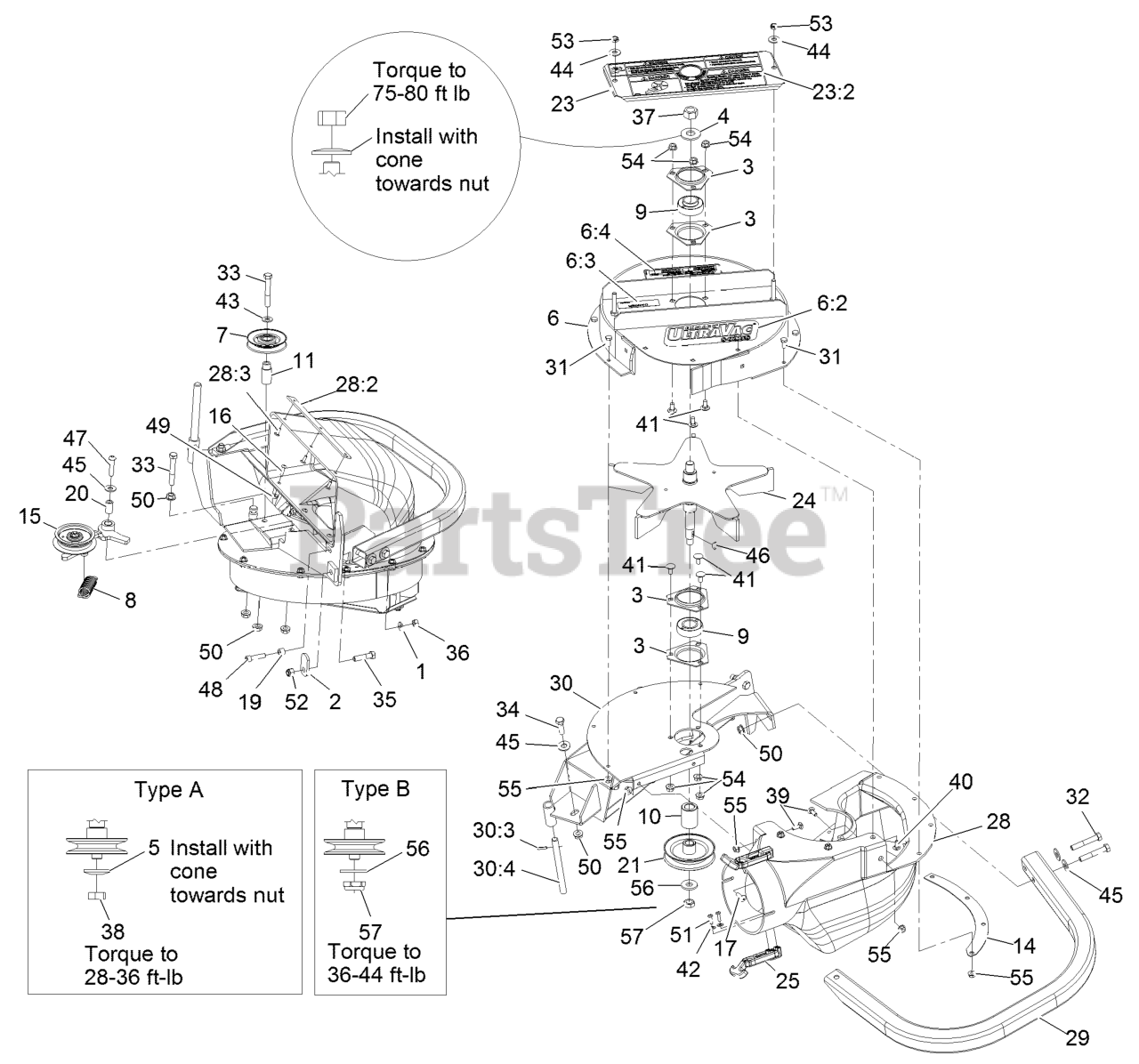

Blower Assembly No. 109-9832 Parts Diagram

  • Title
1

Exmark 1-303334

WASHER-SPRING

$2.99

$

In Stock, Qty 8

0

2

Exmark 1-353054

LATCH-CATCHER, GRASS

$7.99

$

In Stock, Qty 7

0

3

Exmark 1-513013

HOUSING-FLANGE

$5.49

$

In Stock, Qty 20+

0

4

Exmark 1-513208

WASHER-SPRING

$8.99

$

In Stock, Qty 20+

0

5

Exmark 1-513435

WASHER-SPRING

$5.49

$

In Stock, Qty 20+

0

6

Exmark 116-4817

ASM-UPPER HOUSING SMALL

$547.99

$

Usually ships in 3-6 days

0

6:2

Exmark 116-4789

DECAL-ULTRA VAC S-SERIES

$27.99

$

Usually ships in 3-6 days

0

6:3

Exmark 98-5954

DECAL-COVER, MISSING

$8.49

$

In Stock, Qty 10

0

6:4

Exmark 103-6604

DECAL,WEIGHT

$26.99

$

Usually ships in 3-6 days

0

7

Exmark 1-653322

IDLER-INSIDE

$66.99

$

In Stock, Qty 13

0

8

Exmark 1-653331

SPRING-IDLER

$12.99

$

In Stock, Qty 9

0

9

Exmark 1-653346

BEARING

Note: Apply Mobil HTS grease (P/N 103-5217 1.5 oz packet) (or a food-grade anti-seize). See operator s manual for locations.

$69.99

$

In Stock, Qty 20+

0

10

$27.99

$

In Stock, only 4 left!

0

$25.99

$

In Stock, only 3 left!

0

14

Exmark 1-653596-03

PLATE-BACKING, BLOWER

$49.99

$

In Stock, only 1 left!

0

15

Asm, Idler

Note: Not serviced separately

$

$

Not available

16

Exmark 1-803075

SCREW-HEAD, TRUSS

$1.49

$

In Stock, Qty 6

0

17

$1.49

$

Usually ships in 3-6 days

0

19

Exmark 103-0126

BUSHING, LOCATOR

$6.99

$

In Stock, Qty 11

0

20

Exmark 103-0130

BUSHING-PIVOT, IDLER

$18.99

$

In Stock, Qty 20+

0

21

Exmark 103-1047

SHEAVE-BLOWER

Note: Apply Mobil HTS grease (P/N 103-5217 1.5 oz packet) (or a food-grade anti-seize). See operator s manual for locations.

$75.99

$

In Stock, Qty 7

0

23

Exmark 103-3585

ASM, BEARING COVER

$119.99

$

In Stock, only 1 left!

0

23:2

Exmark 103-3508

DECAL-WARNING

$21.99

$

In Stock, only 1 left!

0

24

Exmark 103-3815

IMPELLER

$300.99

$

In Stock, Qty 13

0

25

Exmark 103-4080

LATCH-RUBBER

Note: Kit No. 103-4188 - Contains catch, rubber latch, and mounting hardware

$31.99

$

In Stock, Qty 9

0

28

Exmark 109-1985

ASM,BLOWER CHUTE LHP

$455.99

$

Usually ships in 3-6 days

0

28:2

Exmark 103-4752-03

PLATE-REINFORCEMENT

$13.99

$

Usually ships in 3-6 days

0

28:3

Exmark 114439

RIVET-BLIND

$1.49

$

In Stock, Qty 20+

0

29

$116.99

$

In Stock, only 1 left!

0

30

Exmark 109-9362-03

WELD, FRAME SM BLOWER

$708.99

$

Usually ships in 3-6 days

0

30:3

Exmark 1-806323

PIN-ROLL

$1.49

$

In Stock, Qty 5

0

30:4

Exmark 1-353050

SHAFT-CATCHER, GRASS

$17.99

$

In Stock, only 1 left!

0

31

Exmark 321-3

SCREW-HH

$1.49

$

In Stock, Qty 20+

0

32

Exmark 323-11

SCREW-HH

$2.49

$

In Stock, Qty 20+

0

33

Exmark 3231-2

BOLT-CARR

$1.99

$

In Stock, Qty 20+

0

34

Exmark 323-7

SCREW-HH

$2.99

$

In Stock, Qty 20+

0

35

Exmark 323-8

SCREW-HH

$1.49

$

In Stock, Qty 20+

0

36

Exmark 3217-6

NUT-HEX

$1.49

$

In Stock, only 1 left!

0

37

Exmark 3219-6

NUT-HEX

$3.99

$

In Stock, Qty 20+

0

38

Exmark 3220-5

NUT-JAM

Note: Use Pro-Lock retaining type, Part no. 1-840023 (.5cc tube) on threads.

$1.99

$

In Stock, Qty 15

0

39

Exmark 3229-1

BOLT-CARR

$3.99

$

In Stock, Qty 17

0

40

Exmark 3229-11

SCREW-CARR

$1.49

$

In Stock, Qty 20+

0

41

Exmark 3230-18

SCREW-CARR

$5.49

$

In Stock, Qty 20+

0

42

Exmark 3256-14

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

43

Exmark 3256-24

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

44

Exmark 3256-3

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

45

Exmark 3256-4

WASHER-FLAT

$1.99

$

In Stock, Qty 20+

0

46

Exmark 3257-32

KEY-WOODRUFF

$2.99

$

In Stock, Qty 20+

0

47

Exmark 3274-107

SCREW-HSBH

$5.49

$

In Stock, Qty 17

0

48

Exmark 3274-18

SCREW-HSH

$9.49

$

In Stock, Qty 12

0

49

$0.99

$

In Stock, Qty 15

0

50

Exmark 3290-357

NUT-HHF, WHIZ

$0.99

$

In Stock, Qty 20+

0

51

Exmark 3290-500

SCREW-PPH

$1.49

$

In Stock, Qty 20+

0

52

Exmark 3296-39

NUT-LOCK, NI

$2.99

$

In Stock, Qty 20+

0

53

Exmark 3296-47

NUT-LOCK, NI

$3.99

$

In Stock, Qty 20+

0

54

$1.49

$

In Stock, Qty 20+

0

55

$0.99

$

In Stock, Qty 20+

0

56

Exmark 3256-26

WASHER-FLAT

$0.99

$

In Stock, Qty 20+

0

57

Exmark 3296-28

NUT-LOCK, NI

$1.99

$

In Stock, Qty 6

0
