MK5218 A (RZBR) - Honda Mounting Kit for 46" Cutter Deck (SN: RZBR-1200001 - RZBR-9999999) TENSIONER BRACKET Parts Diagram

Mounting Kit for 46" Cutter Deck

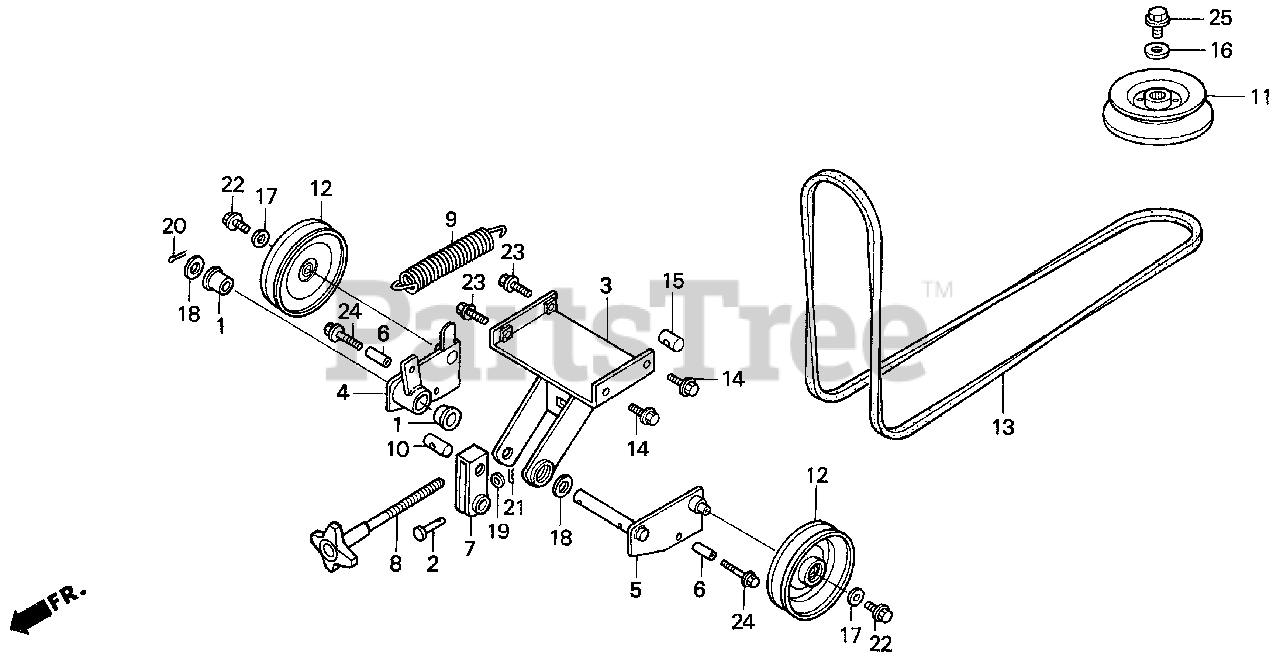

TENSIONER BRACKET Parts Diagram

  • Title
1

Honda 46504-758-000

BUSH, BRAKE PEDAL

$

$

Not available

2

Honda 50603-KAE-000

PIN, STEP BAR JOINT

$

$

Not available

3

Honda 75510-769-P10

BRACKET, TENSIONER

$

$

Not available

4

Honda 75520-769-P10

ARM A, TENSIONER

$

$

Not available

5

Honda 75530-769-L00

ARM B, TENSIONER

$

$

Not available

6

Honda 75531-750-700

COLLAR, BELT STOPPER

$

$

Not available

7

Honda 75540-769-L00

LEVER, TENSIONER

$

$

Not available

8

Honda 75550-750-010

SEE PART DETAILS - PRI; KNOB, TENSIONER

$

$

Not available

9

Honda 75573-769-P10

SPRING, TENSIONER

$

$

Not available

10

Honda 75574-750-010

SEE PART DETAILS - PRI; PIN, TENSIONER

$

$

Not available

12

Honda 76170-751-700

PULLEY, IDLER

$

$

Not available

13

Honda 76182-769-L00

V-BELT, DECK (LB-99)

$

$

Not available

14

Honda 90110-769-L00

BOLT, TENSIONER BRACKET (8MM)

$14.99

$

Usually ships in 3-6 days

0

15

Honda 90301-750-000

NUT, TENSIONER

$

$

Not available

17

Honda 90453-752-830

WASHER (6MM)

$4.99

$

In Stock, only 1 left!

0

18

Honda 94101-20800

WASHER, PLAIN (20MM)

$

$

Not available

19

Honda 94102-08800

WASHER, PLAIN (8MM)

$1.49

$

In Stock, Qty 10

0

20

Honda 94201-40400

PIN, COTTER (4.0X40)

$0.99

$

In Stock, Qty 5

0

21

Honda 94251-08400

PIN, LOCK (8MM)

$

$

Not available

22

Honda 95701-06012-08

SEE PART DETAILS - PRI; BOLT, FLANGE (6X12)

$2.49

$

In Stock, only 2 left!

0

23

Honda 95701-08016-08

BOLT, FLANGE (8X16)

$2.49

$

In Stock, only 4 left!

0

24

Honda 95701-08045-08

BOLT, FLANGE (8X45)

$2.99

$

In Stock, only 3 left!

0
