MQT15068KNSY - Generac 150kW Home Standby Generator (SN: 6996870 - 6996871) (2012) AV G-Panel 10A Batc 12V (0G4145D) Parts Diagram

150kW Home Standby Generator

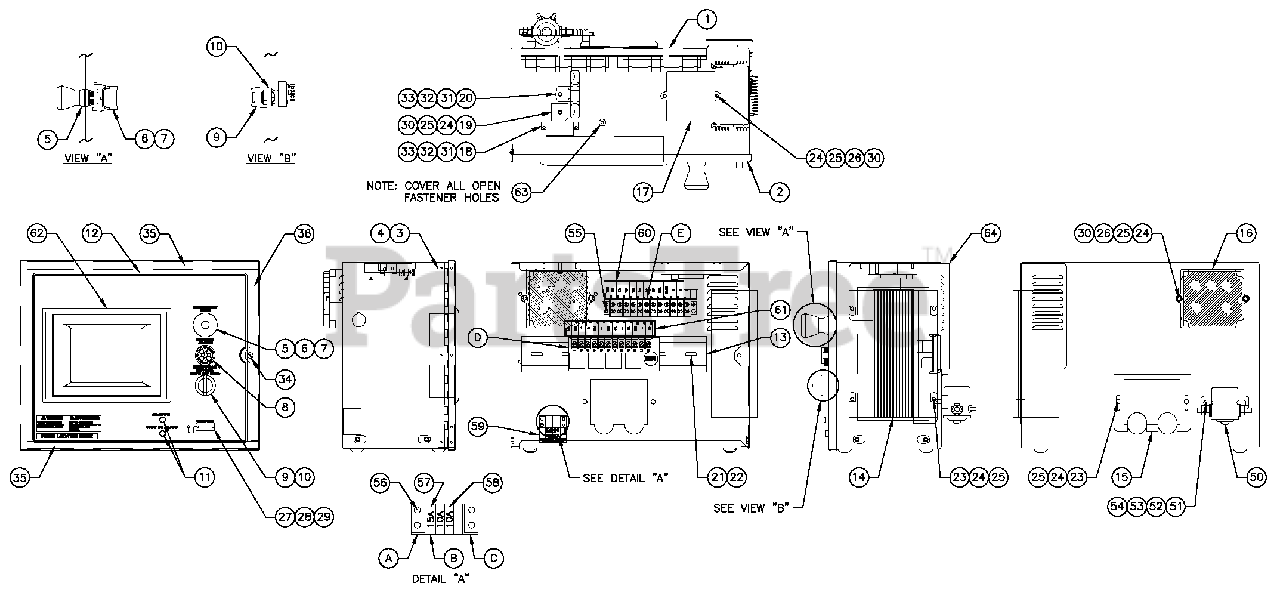

AV G-Panel 10A Batc 12V (0G4145D) Parts Diagram

  • Title

COMPONENTS INCLUDED IN 0G4145E

$

$

Not available

1

Generac 0F1823CST03

ENCLH/G CONTROL PANEL

$

$

Currently unavailable

2

0F3407AST03

COVER CONTROL PANEL

$

$

Not available

3

Generac 0F2606

HINGE CONTINUOUS H PANEL

$18.99

$

Usually ships in 2-12 days

0

4

Generac 036261

RIVET POP .125 X .275 SS

$

$

Not available

5

Generac 0G4346A

SWITCH E-STOP

$74.99

$

Usually ships in 2-12 days

0

6

Generac 0G4346C

CONTACT BLOCK NC

$111.99

$

Usually ships in 2-12 days

0

7

Generac 0G4346B

CONTACT BLOCK NO

$

$

Not available

8

Generac 0G3053

PIEZO BUZZER PANEL MNT

$92.99

$

Usually ships in 2-12 days

0

9

Generac 0E7328

KEY SWITCH ON-OFF-ON MAINTAIN

Note: FOR REPLACEMENT KEY USE 0F5944

$150.99

$

Usually ships in 2-12 days

0

10

Generac 0E7328A

KEY SWITCH SPACER FOR HOBBS

$

$

Not available

11

Generac 0E7329

PILOT LIGHT 8MM RED LED

$

$

Not available

12

0F7677A

DECAL CONTROLG

$

$

Not available

13

Generac 0E9764

RAIL SNAPTRACK PCB HOLDER BULK

$33.99

$

Usually ships in 2-12 days

0

14

Generac 0F1740C

ASSY PCB 10A UL BATT CHRGR12V

$779.99

$

Usually ships in 2-12 days

0

15

Generac 0F1958

PLATE HARNESS CLAMP

$51.99

$

Usually ships in 2-12 days

0

16

Generac 0F2256

ASSY PCB PWR AVR W/AMP HEADER

$344.99

$

Usually ships in 2-12 days

0

17

Generac 0E3161

ASSY PCB BOSCH GOV DRIVER

Note: ORDER P/N 0E31610SRV.

$

$

Not available

18

Generac 054450

CB5.5AX 1P AUTO

$

$

Not available

19

Generac 029673

DIO B RIDGE 25A 600V

$

$

Not available

20

Generac 0F5752B

RES WW 25R 5% 25W QK CONN

$27.99

$

Usually ships in 2-12 days

0

21

Generac 0C3990

SCREW PHTT M4-0.7 X 10 ZYC

$0.99

$

Usually ships in 2-12 days

0

22

Generac 043180

WASHER FLAT M4

$

$

Not available

23

Generac 0F5886

SCREW HHPMM5-0.8X12

$0.99

$

Usually ships in 2-12 days

0

24

Generac 051713

WASHER FLAT M5
(Superseded to G051713)

$0.99

$

In Stock, only 2 left!

0

25

Generac 049226

WASHER LOCK M5
(Superseded to G049226)

$0.99

$

In Stock, Qty 10

0

26

Generac 079224

SCREWPPHM M5-0.8 X 30 SS

$

$

Not available

27

Generac 0F4333

CONN DUST CAP W/CHAIN DB9

$10.99

$

Usually ships in 2-12 days

0

28

Generac 0F5884

SCREW PHTT M3.5-0.6X 10

$

$

Not available

29

Generac 0F5883

WASHER FLAT M 35

$0.99

$

Usually ships in 2-12 days

0

30

Generac 051716

NUTHEX M5-0.8G8 CLEARZINC
(Superseded to G051716)

$0.99

$

In Stock, only 1 left!

0

31

Generac 043182

WASHER LOCK M3
(Superseded to G043182)

$0.99

$

Usually ships in 2-12 days

0

32

Generac 052777

WASHER FLAT M3

$

$

Not available

33

Generac 051714

NUTHEX M3-0.5G8YEL CHR
(Superseded to G051714)

$0.99

$

In Stock, Qty 8

0

34

Generac 0G3648

M5-0.8 CAPTIVE PANEL KNLD HD

$

$

Not available

35

Generac 0F6305

SEAL COVER 3.18X12.7X382

Note: THIS PART IS BASIC WEATHER STRIPPING AVAIL. FROM ANY HARDWARE STORE. WE DO NOT STOCK IT

$

$

Currently unavailable

36

Generac 0F6305A

SEAL COVER 3.18X12.7X283

Note: THIS PART IS JUST BASIC WEATHER STRIPPING AVAILABLE FROM HARDWARE STORES. WE DO NOT STOCK

$

$

Currently unavailable

37

Generac 0F7815

HARNESS G-PANEL CPLSW (NOT SHOWN)

$36.99

$

Usually ships in 2-12 days

0

COMPONENTS INCLUDED IN WIRE HARNESS

$

$

Not available

A

Generac 0F1263

ADPTR RH SIDE WICKMANN 178.6191

$

$

Not available

B

Generac 0F1262

HOLDERFUSE WICKMANN 178.6150

$8.49

$

Usually ships in 2-12 days

0

C

Generac 0F1264

ADPTR LH SIDE WICKMANN 178.6192

$

$

Not available

D

Generac 0E9049B

ASSY PCB G-PANEL RELAY 12VDC

$292.99

$

Usually ships in 2-12 days

0

E

Generac 055911

BLOCK TERM 20A12 X 6 X1100V

$

$

Not available

COMPONENTS NOT INCLUDED IN 0G4145E ORWIRE HARNESS

$

$

Not available

50

Generac 056739

RELAY SOLENOID 12VDC PNLMNT
(Superseded to G056739)

$163.99

$

Usually ships in 2-12 days

0

51

Generac 022287

SCREW HHC 1/4-20 X 3/4 G5

$

$

Not available

52

Generac 022473

WASHER FLAT 1/4-M6 ZINC
(Superseded to G022473)

$2.99

$

In Stock, only 2 left!

0

53

Generac 022097

WASHER LOCK M6-1/4
(Superseded to G022097)

$2.99

$

In Stock, only 3 left!

0

54

Generac 022127

NUT HEX 1/4-20 STEEL
(Superseded to G022127)

$4.99

$

In Stock, Qty 10

0

55

Generac 0C2323

SCREW PHTT #6-32 X 5/8 ZYC

$0.99

$

Usually ships in 2-12 days

0

56

Generac 0C2699

SCREW PHTT #6-32 X 3/8 ZYC

$0.99

$

Usually ships in 2-12 days

0

57

Generac 0E7403C

FUSE ATOTYPE15 AMP (BLUE)

$2.49

$

Usually ships in 2-12 days

0

58

Generac 0E7403B

FUSE ATOTYPE 10 AMP (RED)

$1.49

$

Usually ships in 2-12 days

0

59

Generac 0F5459

DECAL CPL CONTROL PANEL FUSES

$0.99

$

Usually ships in 2-12 days

0

60

Generac 0F5461

DECAL 24VDCTB3

$

$

Currently unavailable

61

Generac 0F5460

DECAL H-100 RELAY BRD24V RB2

$4.49

$

Usually ships in 2-12 days

0

62

Generac 0F1305A

TOUCH PANEL CONFIG GEN MQT

Note: FOR TOUCH PANEL CONFIGURATION ON A GENERATOR ORDER 0J69290SRV. FOR TOUCH PANEL CONFIGURATION ON A PMSC ORDER 0J6929ASRV.

$

$

Not available

63

Generac 0F6145

SEAL WEATHER .45"DIA

$1.49

$

Usually ships in 2-12 days

0

64

Generac 0F2627B

COVER CONTROL PANEL SIDE

$30.99

$

Usually ships in 2-12 days

0
