NX-80 (2691208-00) - Snapper 18" Walk-Behind Mower Handle Group Parts Diagram

18" Walk-Behind Mower

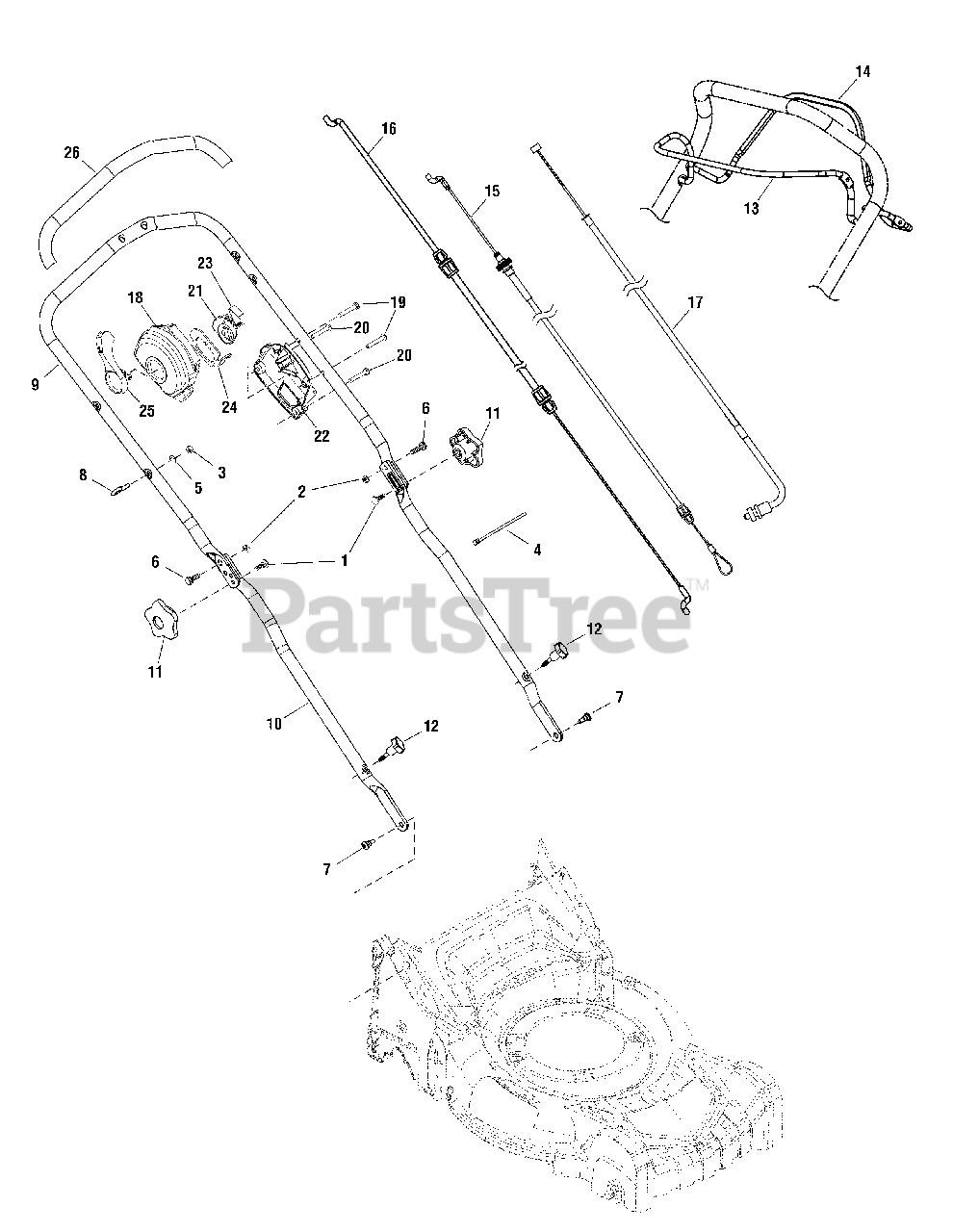

Handle Group Parts Diagram

  • Title
1

Snapper 703483

BOLT, 5/16-18 x 1 G5

$3.99

$

In Stock, only 3 left!

0

2

Snapper 703463

NUT, Nylock Flanged, 1/4-20

$4.49

$

In Stock, only 3 left!

0

3

Snapper 67885GS

NUT, Nylock, M6

$6.99

$

In Stock, only 1 left!

0

4

Snapper 704774

CABLE CLIP

$

$

Currently unavailable

5

Snapper 703781

WASHER, A6.4

$

$

Currently unavailable

6

Snapper 703522

SCREW, 1/4-20

$8.99

$

In Stock, Qty 11

0

7

Snapper 704729

BOLT, Shoulder

$

$

Currently unavailable

8

Snapper 704695

BOLT, Eye

$

$

Currently unavailable

9

Snapper 704706

HANDLE, Upper

$

$

Currently unavailable

10

Snapper 704708

HANDLE, Lower

$

$

Currently unavailable

11

Snapper 704777

WING KNOB, 5/16-18

$

$

Currently unavailable

12

Snapper 704779

WING KNOB

$

$

Currently unavailable

13

Snapper 704715

BAIL, Control

$

$

Currently unavailable

14

Snapper 704718

BAIL, Drive

$

$

Currently unavailable

15

Snapper 704719

CABLE, Drive

$

$

Currently unavailable

16

Snapper 704721

CABLE, Control

$

$

Currently unavailable

17

Snapper 704724

CABLE, Speed Select

$

$

Currently unavailable

18

Snapper 704811

CONTROL HOUSING, Upper

$

$

Currently unavailable

19

$

$

Currently unavailable

20

$

$

Currently unavailable

21

Snapper 704773

SPEED ACTUATOR

$

$

Currently unavailable

22

Snapper 704771

CONTROL HOUSING, Lower

$

$

Currently unavailable

23

Snapper 704736

SPRING, Shift

$

$

Currently unavailable

24

Snapper 704693

RACK PLATE

$

$

Currently unavailable

25

Snapper 704770

LEVER, Speed Select

$

$

Currently unavailable

26

$

$

Currently unavailable
