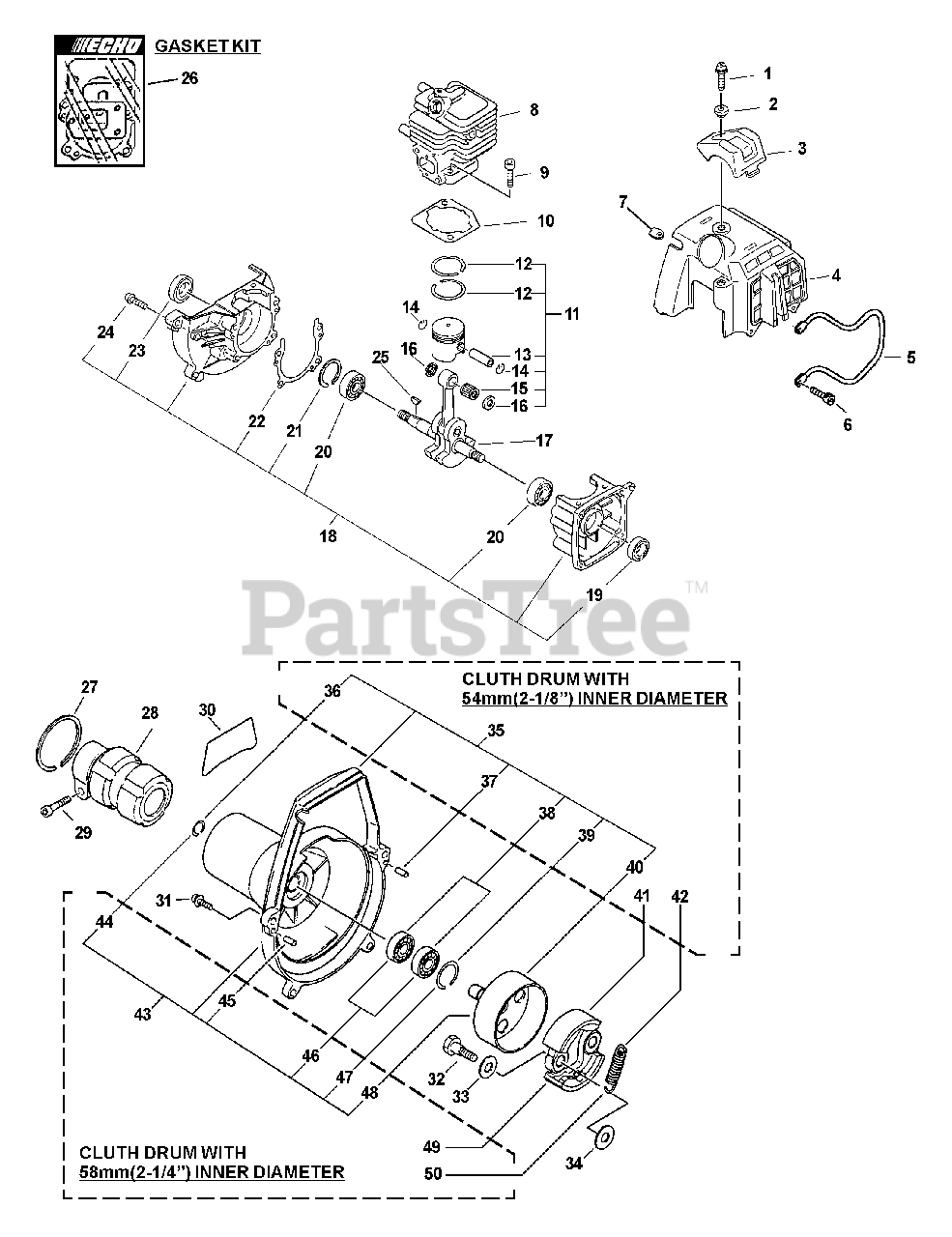

PAS-2601 - Echo PAS Series Powerhead (Type 1E) Crankcase, Engine, Engine Cover, Fan Case Parts Diagram

PAS Series Powerhead (Type 1E)

Crankcase, Engine, Engine Cover, Fan Case Parts Diagram

  • Title

Echo SB1039

SHORT BLOCK SRM-2601
(Superseded to Discontinued)

Note: INCLUDES ITEMS 8-24; OPTIONAL ENGINE REPOWER

$

$

Not available

1

Echo 90023905022

SCREW 5×22

$0.99

$

Usually ships in 2-4 days

0

2

Echo V353000020

COLLAR 5

$1.99

$

In Stock, Qty 20+

0

3

Echo 15990555930

GUARD, TOP

$12.99

$

Usually ships in 2-4 days

0

4

Echo 10150657730

COVER, CYLINDER
(Superseded to Discontinued)

$

$

Not available

5

Echo 10026857730

GUARD, ENGINE

Note: OPTIONAL

$23.99

$

Usually ships in 2-4 days

0

6

Echo 90016304016

BOLT 4×16
(Superseded to V202000830)

$1.99

$

In Stock, Qty 18

0

7

Echo 10153828230

GROMMET, PLUG

$1.99

$

Usually ships in 2-4 days

0

8

Echo 10103456532

CYLINDER

$217.99

$

Usually ships in 2-4 days

0

9

Echo 900162-05022

BOLT 5×22

$0.99

$

In Stock, only 3 left!

0

10

Echo 10101056030

GASKET, CYLINDER

Note: Included In GASKET KIT

$5.99

$

Usually ships in 2-4 days

0

11

Echo P021000370

PISTON KIT
(Superseded to P021000371)

Note: Includes ITEMS 12-16

$103.99

$

Usually ships in 2-4 days

0

12

Echo A101000010

RING, PISTON

$9.99

$

In Stock, Qty 20+

0

13

Echo 10001356030

PIN, PISTON

$6.99

$

Usually ships in 2-4 days

0

14

Echo 100015-04630

RING, SNAP
(Superseded to 10001504630)

$0.99

$

In Stock, Qty 20+

0

15

Echo 10001255930

BEARING, NEEDLE
(Superseded to V553000020)

$12.99

$

Usually ships in 2-4 days

0

16

Echo 10001455930

WASHER, THRUST

$4.49

$

Usually ships in 2-4 days

0

17

CRANKSHAFT ASSY

$

$

Not available

18

CRANKCASE KIT

$

$

Not available

19

Echo 10021305530

SEAL, OIL 12

$7.99

$

In Stock, Qty 11

0

20

Echo 90080036001

BEARING, BALL 6001

$11.99

$

In Stock, Qty 7

0

21

Echo 90070200028

RING, SNAP 28

$1.99

$

In Stock, Qty 20+

0

22

GASKET, CRANKCASE

Note: Included In GASKET KIT

$

$

Not available

23

Echo 10021228230

SEAL, OIL 12

$4.99

$

In Stock, only 2 left!

0

24

Echo 90016205025

BOLT 5×25

$0.99

$

In Stock, Qty 20+

0

25

Echo 10014212330

KEY, WOODRUFF

$1.99

$

In Stock, only 3 left!

0

26

Echo 88900057730

GASKET KIT

$22.99

$

Usually ships in 2-4 days

0

27

Echo 90070200042

RING, SNAP Ø42

$1.99

$

In Stock, Qty 20+

0

28

Echo 61092255931

HOLDER, MAIN PIPE

$40.99

$

Usually ships in 2-4 days

0

29

Echo 900162-05028

BOLT 5×28

$2.49

$

In Stock, Qty 10

0

30

Echo X503000620

LABEL, MODEL

$2.99

$

Usually ships in 2-4 days

0

31

Echo 90016205018

BOLT 5×18

$0.99

$

In Stock, only 3 left!

0

32

Echo 17504656030

BOLT, CLUTCH 8×7.9×M6

$5.99

$

In Stock, Qty 20+

0

33

Echo 17504956030

WASHER, SPRING 8.5×16×0.5

$1.99

$

In Stock, Qty 20+

0

34

Echo 17504805530

WASHER 6.2×19×1.0

$1.99

$

In Stock, Qty 20+

0

35

Echo P021001250

FAN CASE ASSY
(Superseded to Discontinued)

Note: INCLUDES ITEMS 36-40; CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$

$

Not available

36

Echo 90070100012

RING, RETAINING - 12

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$0.99

$

In Stock, Qty 20+

0

37

Echo V622000020

PIN, LOCATING 4

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$0.99

$

In Stock, only 4 left!

0

38

Echo 9405106001

BEARING, BALL 6001
(Superseded to 9406106001)

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$7.49

$

In Stock, Qty 20+

0

39

Echo 90070200028

RING, SNAP 28

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$1.99

$

In Stock, Qty 20+

0

40

Echo 17500551730

DRUM, CLUTCH

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$18.99

$

Usually ships in 2-4 days

0

41

Echo 17500955930

SHOE, CLUTCH
(Superseded to 17500955931)

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$25.99

$

In Stock, only 2 left!

0

42

Echo 17501805533

SPRING, CLUTCH

Note: CLUTCH DRUM WITH 54mm(2-1/8") INNER DIAMETER

$2.49

$

In Stock, only 2 left!

0

43

Echo P021007130

FAN CASE ASSY
(Superseded to P021007131)

Note: INCLUDES ITEMS 44-48; CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$111.99

$

Usually ships in 2-4 days

0

44

Echo 90070100012

RING, RETAINING - 12

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$0.99

$

In Stock, Qty 20+

0

45

Echo V622000020

PIN, LOCATING 4

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$0.99

$

In Stock, only 4 left!

0

46

Echo 9405106001

BEARING, BALL 6001
(Superseded to 9406106001)

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$7.49

$

In Stock, Qty 20+

0

47

Echo 90070200028

RING, SNAP 28

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$1.99

$

In Stock, Qty 20+

0

48

Echo A556000030

DRUM, CLUTCH

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$57.99

$

In Stock, only 2 left!

0

49

Echo A553000010

SHOE, CLUTCH
(Superseded to A553000200)

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$18.99

$

In Stock, Qty 15

0

50

Echo V451000090

SPRING, CLUTCH

Note: CLUTCH DRUM WITH 58mm(2-1/4") INNER DIAMETER

$2.49

$

In Stock, Qty 10

0
