PP 5001 (88830) - Snapper 17" Power Plug, 5hp Crankshaft Assembly Parts Diagram

17" Power Plug, 5hp

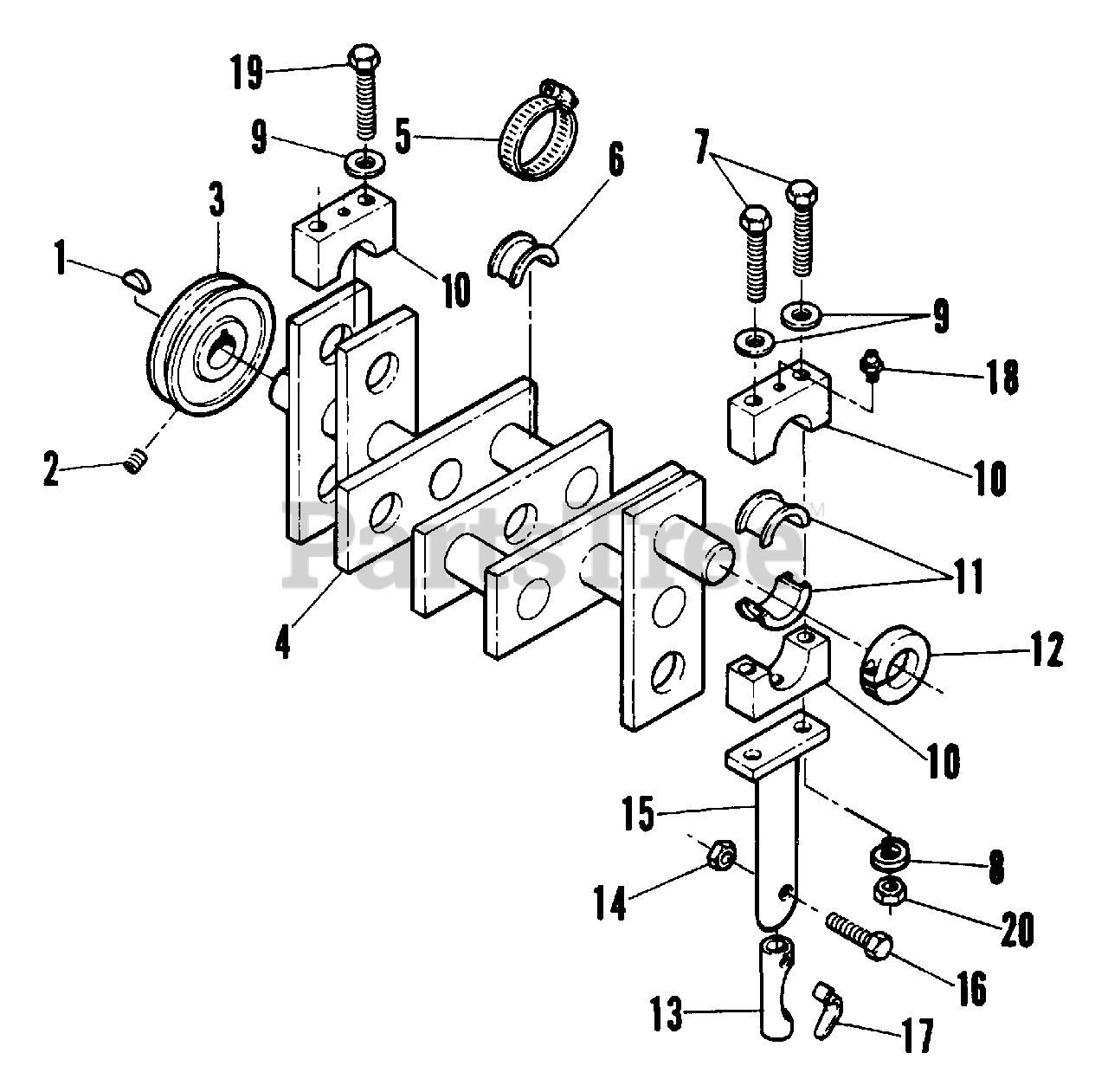

Crankshaft Assembly Parts Diagram

  • Title
1

Snapper 7013857

WOODRUFF KEY, #807
(Superseded to 7013857YP)

$2.99

$

Usually ships in 2-12 days

0

2

Snapper 7076956

NYLOC SETSCREW, 5/16 - 18 x 3/8"
(Superseded to 5025061SM)

$3.99

$

Usually ships in 2-12 days

0

3

Snapper 7077388

PULLEY W/SETSCREW

$

$

Not available

4

Snapper 7076745

CRANKSHAFT

$

$

Currently unavailable

5

Snapper 7076777

HOSE CLAMP

$

$

Not available

6

Snapper 7076782

SHAFT SPACER

$

$

Not available

7

Snapper 7076969

TAPBOLT GR. 5, 5/16" - 18 x 3 1/4" Hex. Hd.

$

$

Not available

8

Snapper 7090187

LOCKWASHER, 5/16"
(Superseded to 703116)

$3.49

$

In Stock, Qty 20+

0

9

Snapper 7090692

FLAT WASHER, 5/16" Std.
(Superseded to 7090692YP)

$3.49

$

Usually ships in 2-12 days

0

10

$

$

Not available

11

Snapper 7076807

BUSHING

$

$

Not available

12

Snapper 7076752

CLAMP COLLAR
(Superseded to 7076752YP)

$35.99

$

Usually ships in 2-12 days

0

13

$

$

Not available

14

Snapper 7076978

NYLOC HEX. NUT, 1/4" - 20
(Superseded to 703232)

$4.49

$

In Stock, Qty 20+

0

15

Snapper 7076746

CONNECTING ROD

$

$

Currently unavailable

16

Snapper 7090639

CAPSCREW GR. 5, 1/4" - 20 x 1 1/2" Hex. Hd.
(Superseded to 7090639YP)

$3.49

$

In Stock, only 1 left!

0

17

Snapper 7076754

PLUG EJECTOR

$

$

Not available

18

Snapper 7076998

ZERK
(Superseded to 703153)

$3.99

$

In Stock, only 3 left!

0

19

Snapper 7076940

CAPSCREW GR. 5, 5/16" - 18 x 4 1/2" Hex. Hd.
(Superseded to 7076940YP)

$5.99

$

In Stock, only 2 left!

0

20

Snapper 7091298

NYLOC HEX. NUT, 5/16" - 18
(Superseded to 703902)

Note: Was 90717

$3.99

$

In Stock, Qty 15

0
