PPF-2100 - Echo Pole Saw (Type 1E) (SN: 506100 - 509499) Carburetor Parts Diagram

Pole Saw (Type 1E)

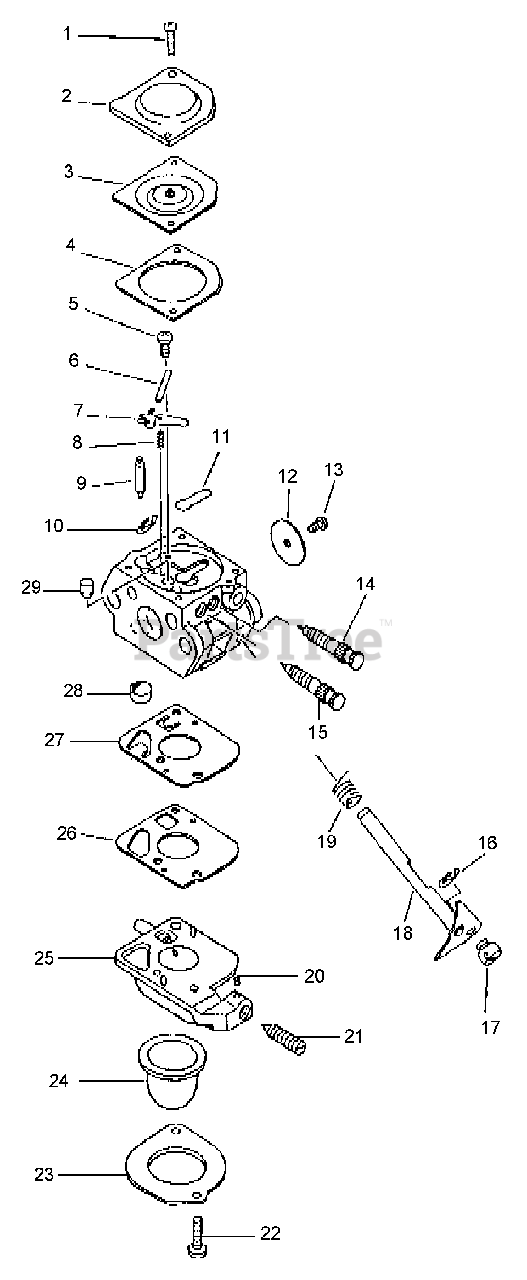

Carburetor Parts Diagram

  • Title

Echo 12520013311

CARBURETOR - C1U-K52
(Superseded to 12520013312)

Note: E106002. INCLUDES:

$94.99

$

In Stock, Qty 7

0

1

Echo 125344-52130

SCREW

Note: E106003

$0.99

$

In Stock, Qty 10

0

2

Echo 125342-13210

COVER, METERING DIAPHRAGM
(Superseded to 12534252130)

Note: E105939

$4.99

$

In Stock, only 2 left!

0

3

DIAPHRAGM, METERING

Note: USE REPAIR KIT P/N 12530013310 AND GASKET/DIAPHRAGM KIT P/N 12530313310

$

$

Not available

4

GASKET, METERING

Note: USE REPAIR KIT P/N 12530013310 AND GASKET/DIAPHRAGM KIT P/N 12530313310

$

$

Not available

5

Echo 125339-42030

SCREW

Note: E104340

$0.99

$

In Stock, Qty 11

0

6

PIN, METERING LEVER

Note: USE REPAIR KIT P/N 12530013310

$

$

Not available

7

LEVER, METERING

Note: USE REPAIR KIT P/N 12530013310

$

$

Not available

8

SPRING, METERING LEVER

Note: USE REPAIR KIT P/N 12530013310

$

$

Not available

9

VALVE, NEEDLE

Note: USE REPAIR KIT P/N 12530013310

$

$

Not available

10

Echo 125327-15130

E-RING

Note: E94324

$0.99

$

In Stock, Qty 5

0

11

PLUG, WELCH

Note: USE REPAIR KIT P/N 12530013310

$

$

Not available

12

Echo 12531649030

VALVE, THROTTLE

Note: E105940

$2.99

$

Usually ships in 2-4 days

0

13

Echo 125314-13930

SCREW

Note: E94318

$1.49

$

Usually ships in 2-4 days

0

14

Echo 12531813310

NEEDLE, LOW SPEED
(Superseded to 12531813120)

Note: E106004

$5.99

$

Usually ships in 2-4 days

0

15

Echo 12532013310

NEEDLE, HIGH SPEED

Note: E106005

$4.49

$

Usually ships in 2-4 days

0

16

Echo 125327-13930

CLIP

Note: E94323

$0.99

$

In Stock, Qty 5

0

17

Echo 125372-42030

SWIVEL

Note: E94327

$5.49

$

Usually ships in 2-4 days

0

18

Echo 12531713310

SHAFT, THROTTLE

Note: E106006

$7.99

$

In Stock, only 1 left!

0

19

Echo 125313-42030

SPRING, THROTTLE RETURN

Note: E94317

$1.49

$

In Stock, Qty 12

0

20

Echo 12537813930

PIECE, FRICTION

Note: E40581

$1.99

$

Usually ships in 2-4 days

0

21

Echo 12533413930

SCREW, IDLE ADJUST

Note: E94325

$1.99

$

In Stock, only 2 left!

0

22

Echo 12531011610

SCREW

Note: E94316

$1.99

$

In Stock, Qty 5

0

23

Echo 12536311610

RETAINER

Note: E40580

$2.49

$

In Stock, Qty 14

0

24

Echo 12538108660

BULB, PURGE
(Superseded to P005003120)

Note: E106007

$7.49

$

In Stock, Qty 20+

0

25

Echo P005000990

BODY ASSY, PURGE

Note: E106008

$27.99

$

In Stock, only 2 left!

0

26

GASKET, PUMP

Note: USE REPAIR KIT P/N 12530013310 AND GASKET/DIAPHRAGM KIT P/N 12530313310

$

$

Not available

27

DIAPHRAGM, PUMP

Note: USE REPAIR KIT P/N 12530013310 AND GASKET/DIAPHRAGM KIT P/N 12530313310

$

$

Not available

28

STRAINER

Note: USE REPAIR KIT P/N 12530013310

$

$

Not available

29

Echo 12537649030

NOZZLE, CHECK VALVE
(Superseded to Discontinued)

Note: E105946

$

$

Not available

Echo 12530013310

REPAIR KIT, CARBURETOR
(Superseded to P005002840)

Note: E106009

$21.99

$

In Stock, only 2 left!

0

Echo 12530313310

GASKET / DIAPHRAGM KIT

Note: E106010

$10.99

$

In Stock, Qty 5

0
