Q 92 GP (13AQ92GP897) - Columbia 50" Lawn Tractor (2010) Drive Assembly Parts Diagram

50" Lawn Tractor

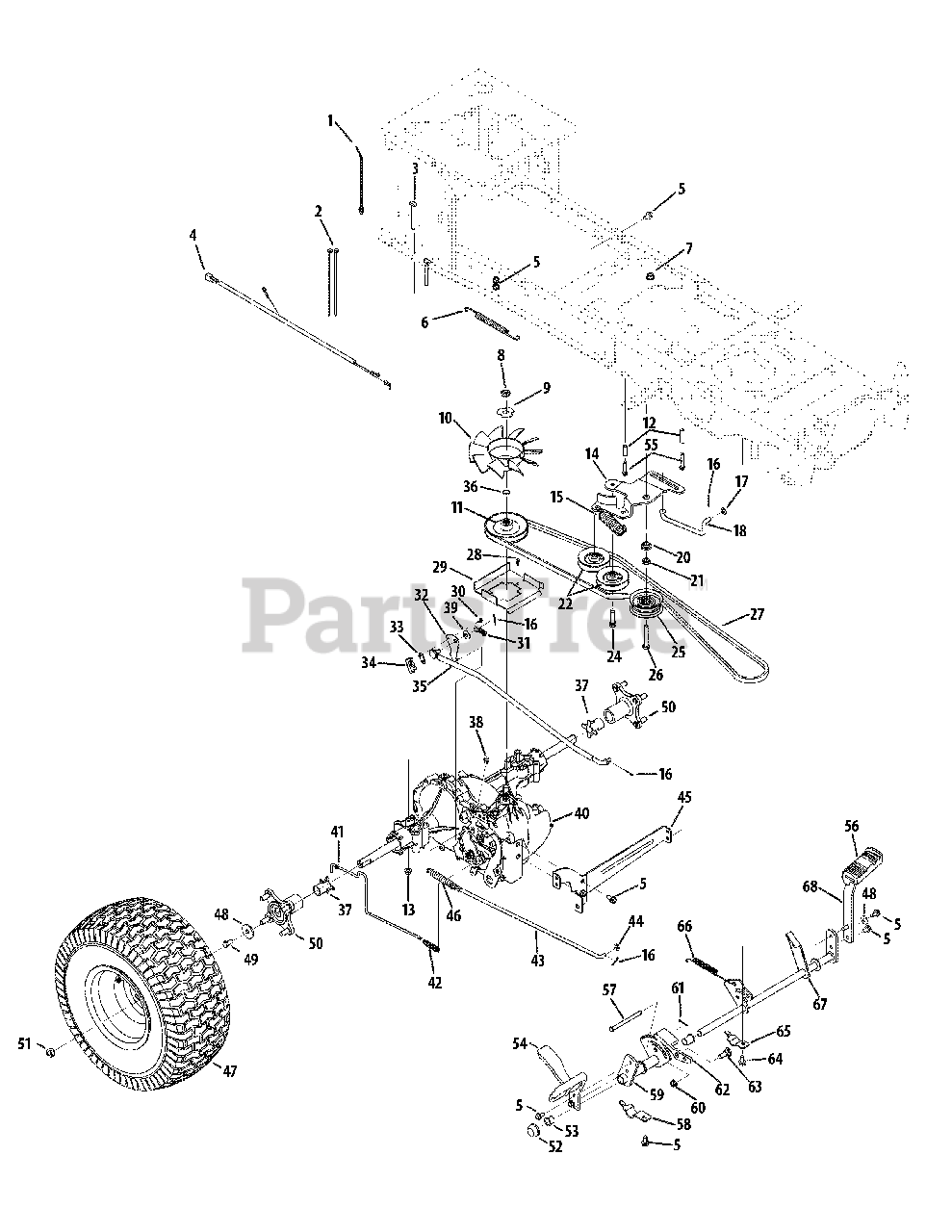

Drive Assembly Parts Diagram

  • Title
1

White Outdoor 926-0154

Cable Tie, 7.5

$5.99

$

Usually ships in 3-6 days

0

2

White Outdoor 725-0157

Cable Tie, 3/16 x .05 x 7.4

$3.49

$

In Stock, only 3 left!

0

3

White Outdoor 710-0176

Hex Bolt 5/16-18 x 2.75

$4.49

$

In Stock, Qty 7

0

4

White Outdoor 725-04791A

Jumper Harness

$14.99

$

Usually ships in 3-6 days

0

5

White Outdoor 710-04484

S-Tapp Screw 5/16-18 x .75

$3.49

$

In Stock, Qty 20+

0

6

White Outdoor 732-04606

Extension Spring .50 dia. x 12.6

$11.99

$

In Stock, only 1 left!

0

7

White Outdoor 912-0431

Flange Locknut 3/8-16 Gr. F

$4.99

$

In Stock, Qty 20+

0

8

White Outdoor 912-0346

Jam Locknut 1/2-10
(Superseded to 712-0346)

$4.49

$

In Stock, Qty 20+

0

$6.49

$

In Stock, Qty 20+

0

$18.99

$

In Stock, Qty 20+

0

11

$29.99

$

In Stock, Qty 12

0

12

White Outdoor 750-04456

Spacer, .260 x .372 x 1.420

$6.99

$

In Stock, Qty 20+

0

13

White Outdoor 712-04063

Flange Locknut 5/16-18 Gr. F, Nylon

$3.99

$

In Stock, Qty 20+

0

14

White Outdoor 783-06027A

Idler Bracket
(Superseded to 783-06027B)

$

$

Not available

15

White Outdoor 732-04624

Extension Spring .59 x 4.0

$9.49

$

Usually ships in 3-6 days

0

16

White Outdoor 914-0111

Cotter Pin 3/32 dia x 1.00 Lg.
(Superseded to 714-0111)

$4.49

$

In Stock, Qty 20+

0

17

White Outdoor 936-0264

Flat Washer .330 x .630 x .0635

$6.49

$

In Stock, Qty 11

0

18

White Outdoor 747-04957A

Pedal Transmission Bypass Rod

$13.99

$

Usually ships in 3-6 days

0

$12.99

$

In Stock, only 2 left!

0

20

White Outdoor 738-04420

Shoulder Spacer 1.375 x .38 x .183

$6.49

$

In Stock, Qty 12

0

21

White Outdoor 912-0240

Hex Jam Nut 7/16-20

$3.99

$

In Stock, Qty 20+

0

22

$22.99

$

In Stock, Qty 20+

0

23

$3.99

$

In Stock, Qty 20+

0

24

White Outdoor 710-1007

Hex L-Wash HD Screw 3/8-16 x 1.5

$5.99

$

In Stock, Qty 10

0

25

White Outdoor 756-04224

Idler Pulley, Flat 2.75 OD

$24.99

$

In Stock, Qty 20+

0

26

White Outdoor 710-3011

Hex Bolt 3/8-16 x 2.25" Lg.

$6.49

$

In Stock, Qty 20+

0

$38.99

$

In Stock, Qty 20+

0

28

White Outdoor 710-0351

Truss Mach B-Tapp Screw #10 X .50

$4.49

$

In Stock, Qty 6

0

29

White Outdoor 783-06260-0637

Belt Disengage Support Bracket

$26.99

$

Usually ships in 3-6 days

0

30

White Outdoor 710-0227

Hex Washer Screw #8-18 x .50

$3.99

$

In Stock, Qty 20+

0

31

White Outdoor 732-3118

Extension Spring 3/8 x 1.44

$9.49

$

In Stock, Qty 11

0

32

White Outdoor 783-1019B

Switch Actuator Bracket

$10.99

$

In Stock, only 1 left!

0

33

White Outdoor 926-0320

Insulator Nut Plate

$6.49

$

In Stock, Qty 11

0

34

White Outdoor 725-1644

Short Spring Switch

$8.99

$

In Stock, only 3 left!

0

35

White Outdoor 747-04979

Hydro Control Rod

$108.99

$

In Stock, only 1 left!

0

36

$4.49

$

In Stock, Qty 9

0

37

White Outdoor 731-05300A

Sleeve 0.765 x 2.41

$4.49

$

Usually ships in 3-6 days

0

38

White Outdoor 710-0653

Hex Wash HD Tapp Screw 1/4-20 x .375

$4.49

$

In Stock, Qty 18

0

39

White Outdoor 736-3010

Flat Washer .406 ID x .812 OD x .134

$4.49

$

In Stock, Qty 20+

0

40

White Outdoor 918-0319

Hydro Transmission

$

$

Not available

41

White Outdoor 747-04991

Hydro By pass Rod

$9.49

$

Usually ships in 3-6 days

0

42

White Outdoor 932-0209

Extension Spring .47 OD x 2.03 Lg.

$7.49

$

In Stock, Qty 13

0

$22.99

$

Usually ships in 3-6 days

0

44

White Outdoor 936-3008

Flat Washer .312 ID x .75 OD

$6.49

$

In Stock, only 1 left!

0

45

White Outdoor 783-06133-0637

Hydro Mount Bracket

$31.99

$

Usually ships in 3-6 days

0

46

White Outdoor 732-0716D

Extension Spring .59 x 4.0

$12.99

$

In Stock, Qty 20+

0

47

White Outdoor 634-04210-0911

Wheel Ass'y Comp. 22 x 9.5 x 12

$270.99

$

In Stock, only 2 left!

0

47

White Outdoor 634-04238-0662

Rim Ass'y
(Superseded to 634Z04238-0662)

Note: Not shown

$184.99

$

Usually ships in 3-6 days

0

47

White Outdoor 734-04174

Tire Only

Note: Not shown

$105.99

$

Usually ships in 3-6 days

0

47

White Outdoor 934-0255

Air Valve

Note: Not shown

$3.99

$

In Stock, Qty 20+

0

48

White Outdoor 736-0242

Cupped Washer .345 ID x .88 OD x .060

$3.99

$

In Stock, Qty 20+

0

49

White Outdoor 710-0627

Hex L-Bolt 5/16-24 x .75 Gr. 5

$3.99

$

In Stock, Qty 20+

0

50

White Outdoor 918-04228

Wheel Hub Ass'y
(Superseded to 918-04228A)

$46.99

$

In Stock, Qty 11

0

$9.49

$

In Stock, Qty 20+

0

52

White Outdoor 726-0214

Push Cap 5/8" Dia Rod

$9.99

$

In Stock, Qty 20+

0

53

White Outdoor 741-0495

Nyliner Flanged Brg.

$4.49

$

In Stock, Qty 12

0

54

$55.99

$

In Stock, only 2 left!

0

55

White Outdoor 710-1325

Hex Washer Hd. TT Screw 1/4-20 x 1.625

$4.49

$

In Stock, Qty 6

0

56

White Outdoor 735-04136

Brake Pedal Pad

$14.99

$

Usually ships in 3-6 days

0

57

White Outdoor 711-05068

Clevis Pin 5/16 x 3.985
(Superseded to 711-05068A)

$7.49

$

In Stock, only 1 left!

0

58

White Outdoor 783-05914

Transmission Rod Support Strap

$6.99

$

Usually ships in 3-6 days

0

59

White Outdoor 683-04537

Hydro Pedal Brkt. Assembly
(Superseded to 683-04537A)

$

$

Not available

60

White Outdoor 712-04065

Flange Lock-Nut 3/8-16 Gr. F Nylon

$3.99

$

In Stock, Qty 20+

0

61

White Outdoor 714-04040

Bow-Tie Cotter Pin

$1.49

$

In Stock, Qty 20+

0

62

$13.99

$

Usually ships in 3-6 days

0

63

White Outdoor 938-0380

Shoulder Screw .500 x .25
(Superseded to 738-0380)

$7.49

$

In Stock, Qty 20+

0

64

White Outdoor 710-0604A

Self-tapping Screw 5/16-18 x .625

$3.99

$

In Stock, Qty 20+

0

65

White Outdoor 783-05940

Brake Shaft Support Strap

$6.99

$

Usually ships in 3-6 days

0

66

White Outdoor 732-04587

Extension Spring .63 x 4.95

$6.99

$

In Stock, Qty 20+

0

67

White Outdoor 647-04152B

Brake Control Assembly
(Superseded to 647-04152D)

$

$

Not available

68

White Outdoor 783-06103A-0637

Brake Pedal Bracket

$16.99

$

Usually ships in 3-6 days

0
