Q 94 GK (14AQ94GK897) - Columbia 54" Garden Tractor (2010) Mower Deck Parts Diagram

54" Garden Tractor

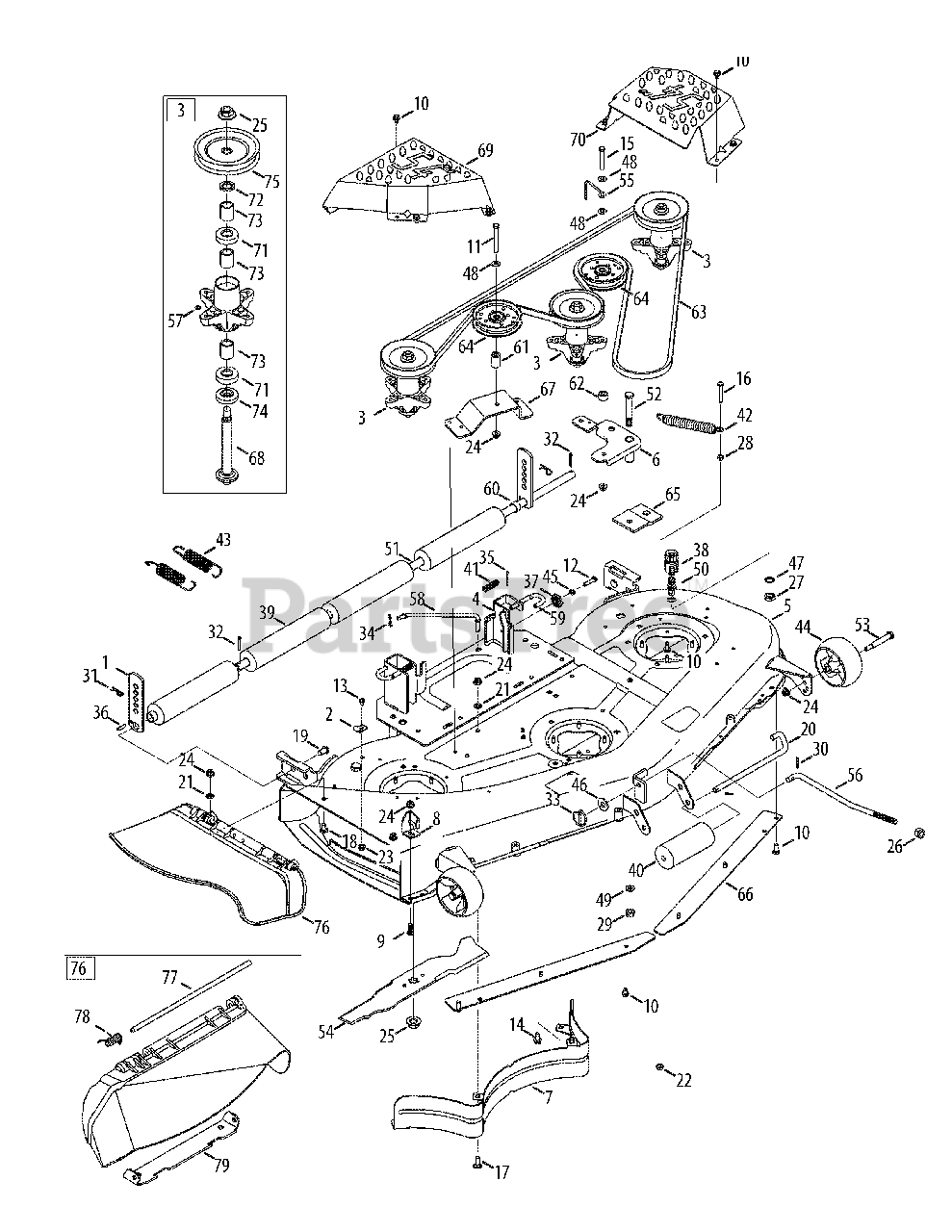

Mower Deck Parts Diagram

  • Title
1

White Outdoor 12650-0637

Bracket, Height Adjustment

$40.99

$

In Stock, Qty 10

0

2

White Outdoor 96606

Retainer Hook Brkt.

$6.99

$

In Stock, Qty 15

0

3

White Outdoor 918-0671D

Spindle Assembly
(Superseded to 918-04608A)

$153.99

$

In Stock, Qty 20+

0

4

White Outdoor 683-0254B-0606

Deck Adjustment Bracket w/Weld Nut
(Superseded to 683-0254B-0637)

$46.99

$

Usually ships in 3-6 days

0

$

$

Not available

6

$69.99

$

In Stock, Qty 15

0

7

White Outdoor 703-2093-0637

RR Inner Baffle
(Superseded to 703-2093C-0637)

$89.99

$

In Stock, Qty 18

0

8

White Outdoor 703-3279-0606

Chute Stop Deflector
(Superseded to 703-3279)

$37.99

$

In Stock, only 3 left!

0

9

White Outdoor 710-04095

Screw, 3/8-16 x 1.0

$4.99

$

In Stock, Qty 20+

0

10

White Outdoor 710-04484

S-Tapp Scr 5/16-18 x .75

$3.49

$

In Stock, Qty 20+

0

11

White Outdoor 710-0521

Screw, 3/8-16 x 3.0

$4.99

$

In Stock, Qty 15

0

12

White Outdoor 710-0528

Hex Bolt 5/16-18 x 1.25

$4.49

$

In Stock, Qty 20+

0

13

White Outdoor 710-0597

Hex Scr 1/4-20 x 1.00

$3.99

$

In Stock, Qty 19

0

14

White Outdoor 710-0623

Screw, 3/8-16 x 0.75

$3.99

$

In Stock, Qty 12

0

15

White Outdoor 710-0859

Screw, 3/8-16 x 2.5

$6.49

$

In Stock, Qty 20+

0

16

White Outdoor 710-3103

Hex Hd Cap Scr. 5/16-18 x 2.0 Gr. 5

$4.49

$

In Stock, Qty 20+

0

17

White Outdoor 710-3168

Carriage Bolt 3/8-16 x 1.0

$3.99

$

In Stock, Qty 20+

0

18

White Outdoor 710-3178

Short Neck Carriage Bolt 3/8-16 x .75

$3.99

$

In Stock, Qty 20+

0

19

White Outdoor 911-0332

Clevis Pin .50 Dia. x .78

$14.99

$

In Stock, Qty 20+

0

20

White Outdoor 911-3314

Roller Pin .5" Dia x 7.31
(Superseded to 711-3314A)

$23.99

$

In Stock, Qty 20+

0

21

White Outdoor 712-0229

Push Nut 3/8

$3.49

$

In Stock, Qty 20+

0

22

White Outdoor 712-04063

Flange Locknut 5/16-18 Gr. F, Nylon

$3.99

$

In Stock, Qty 20+

0

23

White Outdoor 712-04064

Flange Lock-Nut 1/4-20 Gr. F Nylon

$3.99

$

In Stock, Qty 20+

0

24

White Outdoor 712-04065

Flange Lock-Nut 3/8-16 Gr. F Nylon

$3.99

$

In Stock, Qty 20+

0

25

White Outdoor 712-0417A

Hex Flange Nut 5/8-18

$6.99

$

In Stock, Qty 20+

0

26

White Outdoor 712-04243

Flexlock Nut, 1/2-13

$3.99

$

In Stock, Qty 20+

0

27

White Outdoor 912-0641

Hex Nut, M16-1.5
(Superseded to 712-0641)

$5.99

$

In Stock, Qty 20+

0

28

White Outdoor 912-3010

Hex Nut 5/16-18 hd. (Gr. 5)
(Superseded to 712-3010)

$

$

Not available

29

White Outdoor 712-3022

Hex L-Nut 1/2-13

$3.99

$

In Stock, Qty 20+

0

30

White Outdoor 914-0111

Cotter Pin 3/32 x 1.0
(Superseded to 714-0111)

$4.49

$

In Stock, Qty 20+

0

31

White Outdoor 914-0145

Cotter Pin
(Superseded to 714-0145)

$4.49

$

In Stock, Qty 20+

0

32

$4.99

$

In Stock, Qty 20+

0

33

White Outdoor 753-04070

Linch Pin .1875

$9.49

$

In Stock, Qty 20+

0

34

White Outdoor 714-04040

Bow Tie Cotter Pin

$1.49

$

In Stock, Qty 20+

0

35

White Outdoor 914-0470

Cotter Pin 1/8" Dia x 1.25
(Superseded to 714-0470)

$3.99

$

In Stock, Qty 20+

0

36

White Outdoor 715-0108

Spring Pin 1/4 Dia. x 1.0

$4.99

$

In Stock, Qty 20+

0

37

White Outdoor 917-04074

Deck Ad just ment Gear

$12.99

$

In Stock, Qty 20+

0

38

White Outdoor 921-04041

Water Noz zle Adap tor

$21.99

$

In Stock, Qty 20+

0

39

$67.99

$

In Stock, Qty 11

0

40

White Outdoor 731-05679

Front Roller
(Superseded to 731-05679B)

$16.99

$

In Stock, Qty 20+

0

41

White Outdoor 732-04652

Compression Spring .535 OD x 1.751 Lg.

$6.49

$

In Stock, Qty 20+

0

42

White Outdoor 732-04692

Extension Spring .85 Dia. x 5.915

$8.99

$

In Stock, only 3 left!

0

43

White Outdoor 732-0934

Extension Spring 1.5 x 5.99

$10.99

$

In Stock, only 2 left!

0

44

White Outdoor 734-04155

Deck Wheel 5.0

$19.99

$

In Stock, Qty 20+

0

45

White Outdoor 936-0119

L-Wash 5/16 ID

$4.49

$

In Stock, Qty 20+

0

46

White Outdoor 936-0179

Flat Washer .531 x 1.25 x .100
(Superseded to 736-0179)

$4.49

$

In Stock, Qty 20+

0

47

White Outdoor 736-0225

Lockwasher 5/8

$3.99

$

In Stock, Qty 12

0

48

White Outdoor 936-0300

Flat Washer .406 x .875 x .059
(Superseded to 736-0300)

$3.99

$

In Stock, Qty 20+

0

49

White Outdoor 936-0921

Lockwasher
(Superseded to 736-0921)

$4.49

$

In Stock, Qty 20+

0

50

$21.99

$

In Stock, Qty 20+

0

51

White Outdoor 738-0295

Shaft .75 x 47.12

$115.99

$

In Stock, only 2 left!

0

52

White Outdoor 738-1229A

Shoulder Screw

$11.99

$

In Stock, Qty 20+

0

53

White Outdoor 938-3056

Shoulder Screw

$8.99

$

In Stock, Qty 20+

0

54

$30.99

$

In Stock, Qty 20+

0

55

White Outdoor 747-04938

Idler Belt Keeper Rod

$7.49

$

In Stock, Qty 20+

0

56

White Outdoor 747-05141A

Deck Lift Rod
(Superseded to 747-05141B)

$20.99

$

In Stock, Qty 20+

0

$4.49

$

In Stock, Qty 20+

0

58

White Outdoor 747-05284

Deck Sway Rod

$18.99

$

In Stock, only 1 left!

0

59

White Outdoor 747-1116

Deck Release Pin

$11.99

$

In Stock, Qty 20+

0

60

White Outdoor 950-0212

Spacer .82 ID x 1.0 OD x .53
(Superseded to 750-0212)

$

$

Not available

61

White Outdoor 750-04597

Spacer .380 ID x .90 OD x 1.313

$

$

Not available

62

White Outdoor 750-0933

Spacer .385 ID x .88 OD x .64

$3.99

$

In Stock, Qty 10

0

63

$95.99

$

In Stock, Qty 12

0

64

White Outdoor 756-04129B

Idler Pulley w/Flange 4.25 Dia
(Superseded to 753-08171)

$33.99

$

In Stock, Qty 20+

0

65

White Outdoor 783-04013A-0637

Bracket, Stabilizing

$20.99

$

In Stock, Qty 13

0

$39.99

$

In Stock, Qty 12

0

67

$34.99

$

In Stock, only 3 left!

0

68

White Outdoor 738-1197

Spindle Shaft, 6.95" Lg.

$41.99

$

In Stock, Qty 20+

0

69

White Outdoor 783-1470A-0606

Spindle Cover RH
(Superseded to 783-1470A)

$80.99

$

Usually ships in 3-6 days

0

70

White Outdoor 783-1471-0606

Spindle Cover LH
(Superseded to 783-1471A-0637)

$74.99

$

Usually ships in 3-6 days

0

71

White Outdoor 941-0919

Ball Bear ing .787 ID x 1.85 OD x .551
(Superseded to 941-0919B)

$20.99

$

In Stock, Qty 20+

0

72

White Outdoor 748-0160A

Spacer .790 ID x 1.25 OD x .175

$6.49

$

In Stock, Qty 11

0

73

White Outdoor 750-1000

Spacer .79 x 1.82 x .55

$4.49

$

In Stock, Qty 19

0

74

White Outdoor 750-1349A

Spacer .79 ID x 1.82 OD x .55

$12.99

$

In Stock, Qty 6

0

75

$30.99

$

In Stock, Qty 16

0

76

White Outdoor 631-04070A

Chute Assembly
(Superseded to 631-04070C)

$116.99

$

In Stock, Qty 20+

0

$14.99

$

In Stock, Qty 5

0

78

White Outdoor 732-04372

Torsion Spring .44 ID x 2.0

$9.49

$

In Stock, Qty 20+

0

79

White Outdoor 783-05030

Chute Bracket

$27.99

$

In Stock, Qty 8

0
