RB-500 (216-340-190) - White Outdoor Roto Boss Tiller (1996) Frame, Wheel And Handle Parts Diagram

Roto Boss Tiller

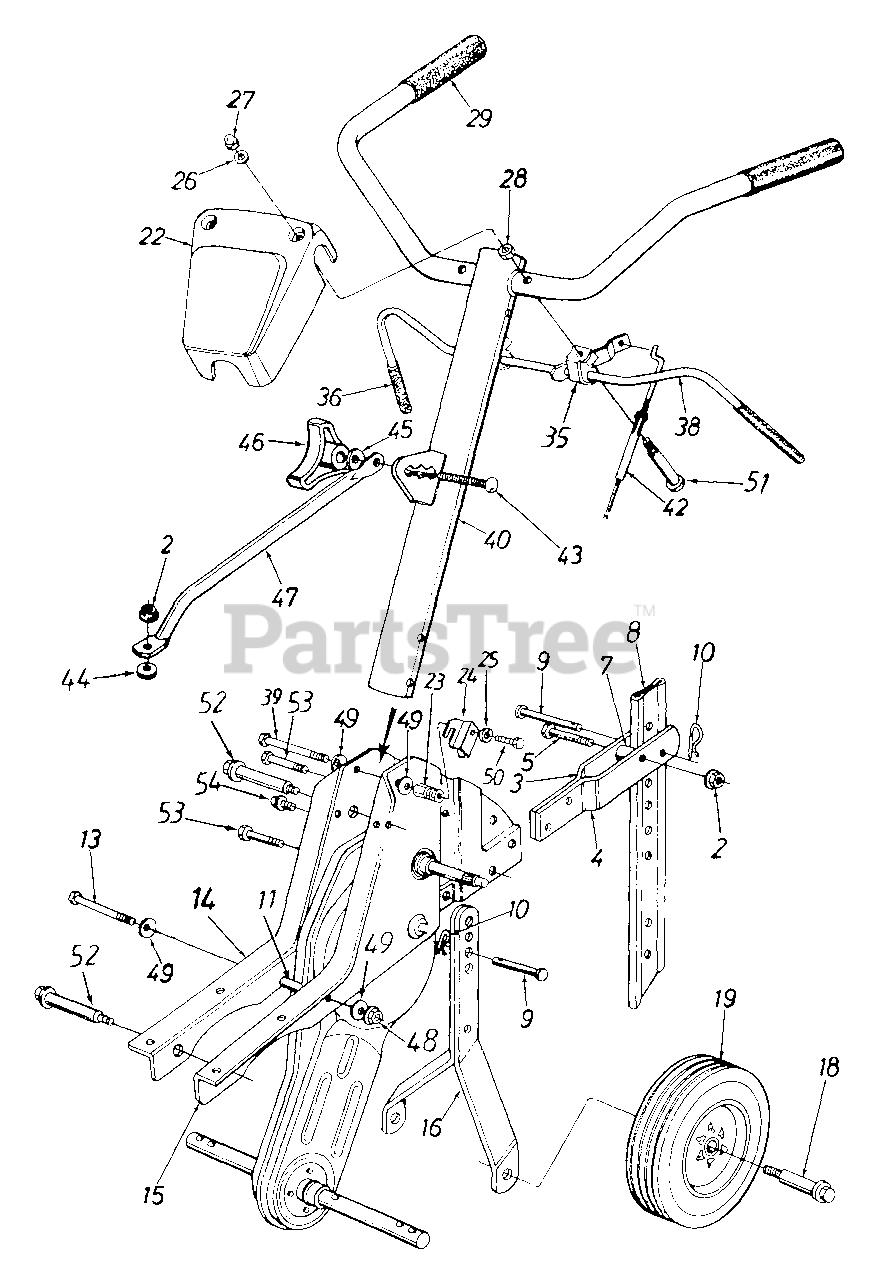

Frame, Wheel And Handle Parts Diagram

  • Title
?1

White Outdoor 710-0874

Hex Bolt 5/16-18 x 1.25" Lg.

$6.49

$

Usually ships in 3-6 days

0

2

White Outdoor 712-3004A

Hex Flange L-Nut 5/16-18 Thd. (Gr. 5)

$3.49

$

In Stock, Qty 20+

0

3

White Outdoor 786-0004

Tail Piece Brkt. (R.H.)
(Superseded to 786-0004-0637)

Variations

White Outdoor 786-0004-0637

Tailpiece Bracket - POWDER BLACK (0637)

$32.99

$

In Stock, only 1 left!

0

$32.99

$

In Stock, only 1 left!

0

4

White Outdoor 786-0003

Tail Piece Brkt. (L.H.)
(Superseded to 786-0003-0637)

Variations

White Outdoor 786-0003-0637

Tailpiece Bracket - POWDER BLACK (0637)

$21.99

$

In Stock, only 2 left!

0

$21.99

$

In Stock, only 2 left!

0

5

White Outdoor 710-0442

Hex Bolt 5/16-18 x 1.5" Lg.
(Superseded to 710-0805A)

$3.99

$

In Stock, Qty 9

0

7

White Outdoor 750-0890

Spacer .32" I.D. x .75" O.D.

$6.49

$

In Stock, Qty 8

0

8

White Outdoor 786-0005

Depth Bar
(Superseded to 786-0005-0637)

Variations

White Outdoor 786-0005-0637

Depth Bar, Powder Black - POWDER BLACK (0637)

$37.99

$

In Stock, Qty 7

0

$37.99

$

In Stock, Qty 7

0

9

White Outdoor 711-0415

Clevis Pin .375" I.D. x 1.62" Lg.

$4.49

$

In Stock, Qty 20+

0

10

White Outdoor 714-0149B

Internal Cotter Pin

$3.99

$

In Stock, Qty 20+

0

11

White Outdoor 750-0470

Spacer .326" I.D. x .47" O.D.

$6.49

$

Usually ships in 3-6 days

0

13

White Outdoor 710-0176

Hex Bolt 5/16-18 x 2.75" Lg.

$4.49

$

In Stock, Qty 7

0

14

White Outdoor 786-0138

Frame - R.H.

Note: Code: N notates a new part (not previously existing).

Variations

White Outdoor 786-0138-0498

FRAME-RH - OLD CUB YELLOW (0498)

$95.99

$

In Stock, only 1 left!

0

White Outdoor 786-0138-0637

FRAME-RH - POWDER BLACK (0637)

$95.99

$

In Stock, only 1 left!

0

White Outdoor 786-0138-0687

FRAME-RH - PINE GREEN (0687)

$95.99

$

In Stock, only 1 left!

0

White Outdoor 786-0138-0638

FRAME-RH - MTD/TROY-BILT RED (0638)

$95.99

$

Usually ships in 3-6 days

0

White Outdoor 786-0138-0480

No Longer Available FRAME-RH - BRILLIANT GREEN (0480)

$

$

Not available

White Outdoor 786-0138-0662

FRAME-RH - OYSTER GRAY (0662)

$

$

Not available

White Outdoor 786-0138-0665

FRAME-RH - YARDMAN GREEN (0665)

$

$

Not available

$72.99

$

Usually ships in 3-6 days

0

15

White Outdoor 786-0139

Frame - L.H.
(Superseded to 786-0139A)

Note: Code: N notates a new part (not previously existing).

Variations

White Outdoor 786-0139-0480

FRAME-LH - BRILLIANT GREEN (0480)

$94.99

$

In Stock, only 1 left!

0

White Outdoor 786-0139-0498

FRAME-LH - OLD CUB YELLOW (0498)

$94.99

$

In Stock, only 1 left!

0

White Outdoor 786-0139-0637

FRAME-LH - POWDER BLACK (0637)

$94.99

$

In Stock, only 1 left!

0

White Outdoor 786-0139-0662

FRAME-LH - OYSTER GRAY (0662)

$94.99

$

In Stock, only 1 left!

0

White Outdoor 786-0139-0665

FRAME-LH - YARDMAN GREEN (0665)

$94.99

$

In Stock, only 1 left!

0

White Outdoor 786-0139-0687

FRAME-LH - PINE GREEN (0687)

$94.99

$

In Stock, only 1 left!

0

White Outdoor 786-0139-0638

FRAME-LH - MTD/TROY-BILT RED (0638)

$94.99

$

Usually ships in 3-6 days

0

$87.99

$

Usually ships in 3-6 days

0

16

White Outdoor 686-0081

Wheel Hanger Brkt. Ass'y.
(Superseded to 686-0081A-0637)

Note: Code: N notates a new part (not previously existing).

Variations

White Outdoor 686-0081-0637

Wheel Bracket Assembly, Black - POWDER BLACK (0637)

$82.99

$

In Stock, only 4 left!

0

$82.99

$

In Stock, only 4 left!

0

18

White Outdoor 738-0929

Shld. Bolt .498" Dia. x 1.45" Lg.

Note: Code: N notates a new part (not previously existing).

$7.49

$

Usually ships in 3-6 days

0

19

White Outdoor 734-1781

Wheel Ass'y.

$30.99

$

In Stock, Qty 10

0

22

White Outdoor 731-1599

Handle Cover

Note: Code: N notates a new part (not previously existing).

$

$

Not available

23

White Outdoor 711-1036

Spec. Hex Nut
(Superseded to 711-1036A)

$16.99

$

Usually ships in 3-6 days

0

24

White Outdoor 786-0129

Cable Guide Brkt.
(Superseded to 786-0129-0637)

Variations

White Outdoor 786-0129-0637

BRACKET-CABLE GUIDE - POWDER BLACK (0637)

$25.99

$

Usually ships in 3-6 days

0

$25.99

$

Usually ships in 3-6 days

0

25

White Outdoor 736-0119

L-Wash. 5/16" I.D.
(Superseded to 936-0119)

$4.49

$

In Stock, Qty 20+

0

26

White Outdoor 736-3020

Fl-Wash. .266" I.D. x .625" O.D.

$6.49

$

In Stock, Qty 9

0

27

White Outdoor 712-0442

Hex L-Stop Nut 1/4-28 Thd.

$6.49

$

In Stock, Qty 5

0

28

White Outdoor 712-0287

Hex Nut 1/4-20 Thd.
(Superseded to 912-0287)

$4.49

$

In Stock, only 3 left!

0

29

White Outdoor 720-0268

Grip - Handle

$

$

Not available

?31

White Outdoor 736-0140

Fl-Wash. .385" I.D. x .62" O.D.

$6.99

$

In Stock, Qty 9

0

35

White Outdoor 731-1645

Clutch Handle Holder
(Superseded to 931-1645B)

$15.99

$

In Stock, Qty 6

0

36

White Outdoor 720-0269

Grip - Clutch

$4.49

$

In Stock, Qty 5

0

38

White Outdoor 686-0083

Clutch Handle Ass'y.
(Superseded to 686-0083-0637)

Note: Code: N notates a new part (not previously existing).

Variations

White Outdoor 686-0083-0637

Clutch Handle Assembly - POWDER BLACK (0637)

$46.99

$

Usually ships in 3-6 days

0

$46.99

$

Usually ships in 3-6 days

0

39

White Outdoor 710-0189

Hex Bolt 5/16-18 x 3" Lg.

$5.99

$

In Stock, Qty 5

0

40

White Outdoor 649-0022

Longhorn Handle Ass'y.
(Superseded to 649-0022A)

Note: Code: N notates a new part (not previously existing).

Variations

White Outdoor 649-0022-0480

HANDLE ASSY-LONGHORN - BRILLIANT GREEN (0480)

$

$

Not available

White Outdoor 649-0022-0483

No Longer Available HANDLE ASSY-LONGHO - CHARCOAL GRAY (0483)

$

$

Not available

White Outdoor 649-0022-0498

HANDLE ASSY-LONGHORN - OLD CUB YELLOW (0498)

$

$

Not available

White Outdoor 649-0022-0637

No Longer Available HANDLE ASSY-LONGHO - POWDER BLACK (0637)

$

$

Not available

White Outdoor 649-0022-0638

HANDLE ASSY-LONGHORN - MTD/TROY-BILT RED (0638)

$

$

Not available

White Outdoor 649-0022-0662

HANDLE ASSY-LONGHORN - OYSTER GRAY (0662)

$

$

Not available

$

$

42

White Outdoor 746-0918

Clutch Control Cable
(Superseded to 946-0918)

Note: Code: N notates a new part (not previously existing).

$28.99

$

Usually ships in 3-6 days

0

43

White Outdoor 710-1236

Carr. Bolt 5/16-18 x 1" Lg. (Special)

$6.49

$

In Stock, only 4 left!

0

44

UNKNOWN

$

$

Not available

45

UNKNOWN

$

$

Not available

46

$14.99

$

Usually ships in 3-6 days

0

47

White Outdoor 749-0915

Engine Tubing Brace

Variations

White Outdoor 749-0915-0637

No Longer Available - POWDER BLACK (0637)

$

$

Not available

White Outdoor 749-0915-0638

No Longer Available - MTD/TROY-BILT RED (0638)

$

$

Not available

White Outdoor 749-0915-0662

Engine Tubing Brace - OYSTER GRAY (0662)

$

$

Not available

$

$

48

White Outdoor 712-0429

Hex L-Nut 5/16-18 Thd.

$3.99

$

In Stock, Qty 20+

0

49

White Outdoor 736-0242

Bell-Wash. .345" I.D. x .88" O.D.

$3.99

$

In Stock, Qty 20+

0

50

White Outdoor 710-3008

Hex Bolt 5/16-18 x .75" Lg. (Gr. 5)

$3.99

$

In Stock, Qty 20+

0

51

White Outdoor 710-0641

Hex Bolt 1/4-20 x 2.25" Lg.

$3.99

$

In Stock, only 4 left!

0

52

White Outdoor 738-0934

Shld. Bolt
(Superseded to 738-0934A)

$7.49

$

Usually ships in 3-6 days

0

53

White Outdoor 710-0604

Hex Wash. Hd. TT-Tap Scr. 5/16-18 x .62" Lg.
(Superseded to 710-0604A)

$3.99

$

In Stock, Qty 20+

0

54

White Outdoor 710-0602

Hex Wash. Hd. TT-Tap Scr. 5/16-18 x 1" Lg.

$4.49

$

In Stock, Qty 20+

0
