RT 1200 - Toro Riding Trencher Traction Unit (2010) GROUND DRIVE 2 ASSEMBLY Parts Diagram

Riding Trencher Traction Unit

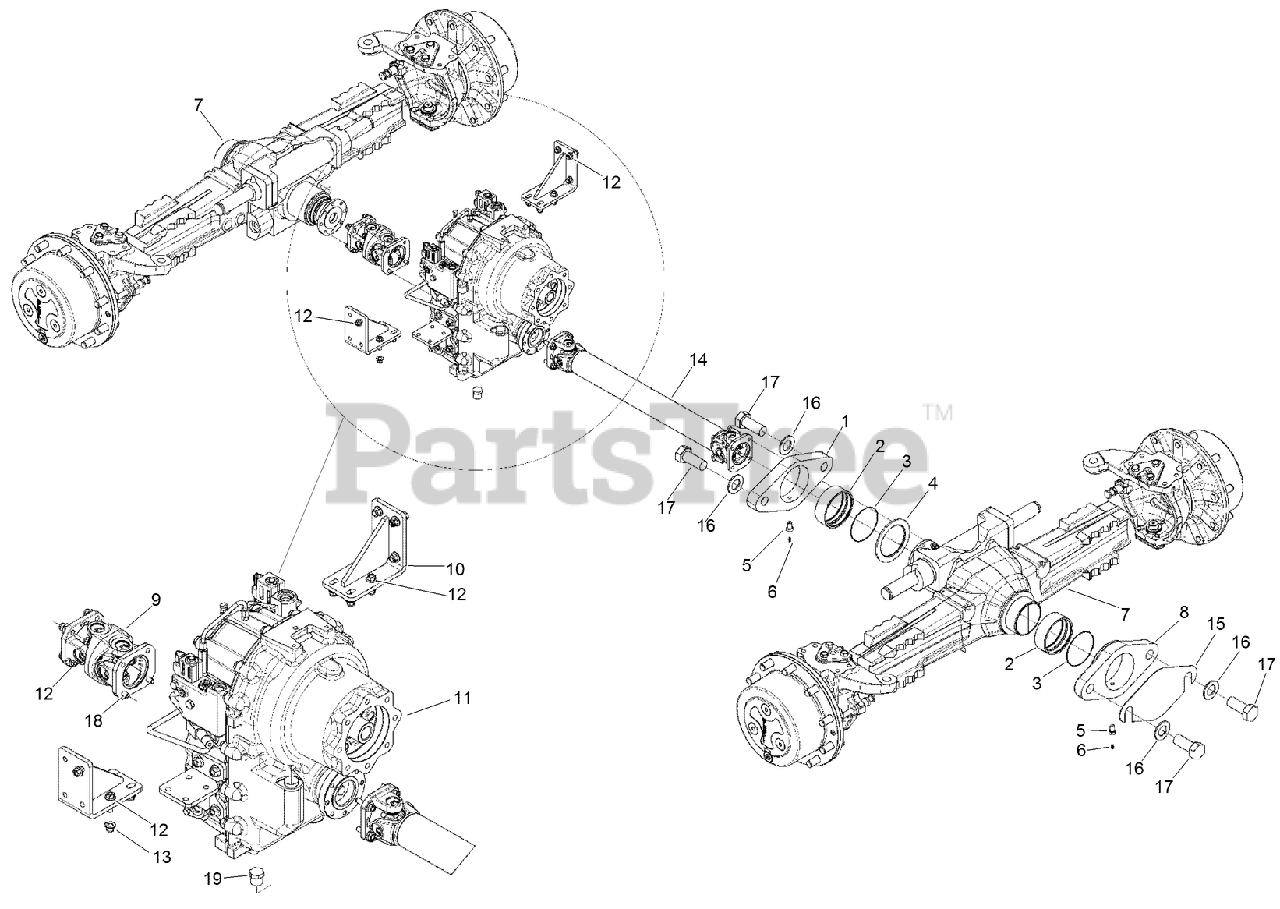

GROUND DRIVE 2 ASSEMBLY Parts Diagram

  • Title

Toro AU104956

ASSEMBLY - Ground Drive

Note: Not illustrated

$

$

Currently unavailable

1

Toro AU407398A1

TRUNION - Axle Pivot, Rear

$

$

Not available

2

Toro AUK965265

BUSHING-PIVOT

$

$

Currently unavailable

3

$

$

Currently unavailable

4

Toro AUK395022

WASHER - Thrust

$

$

Currently unavailable

5

Toro AUD136218

ADAPTER-LOCATING

$47.99

$

Usually ships in 3-6 days

0

6

Toro AU219-17

FITTING - STR Grease 3/16
(Superseded to 302-63)

$2.99

$

In Stock, Qty 20+

0

7

$

$

Currently unavailable

Toro AU119503

LUG NUT (Included with item 7)

Note: Not illustrated

$

$

Currently unavailable

Toro AU118554

BUSHING (Service Only)

Note: Not illustrated

$

$

Currently unavailable

8

Toro AUH433408

TRUNION - Axle Pivot, Front
(Superseded to AUH433408-03)

$

$

Not available

9

Toro AU106121

JOINT - Constant Velocity

$

$

Not available

10

Toro AU106161

MOUNT - Transmission

$

$

Currently unavailable

11

Toro AU104844

TRANSMISSION - 2 Speed Powershift

$

$

Currently unavailable

12

Toro AU100878

SCREW-HHF

$2.49

$

Usually ships in 3-6 days

0

13

Toro AU100527

NUT-FLANGE, NYLOCK

$1.49

$

Usually ships in 3-6 days

0

14

Toro AU106109

SHAFT ASSEMBLY - Front Axle Drive
(Superseded to AU106109-03)

$1145.99

$

Usually ships in 3-6 days

0

15

Toro AUH433359

SHIM-MOUNT, AXLE

$

$

Currently unavailable

16

$

$

Not available

17

$

$

Not available

18

Toro AU100876

SCREW-FLANGE
(Superseded to 108-1531)

$1.99

$

Usually ships in 3-6 days

0

19

Toro AU217-414

PLUG-HYD

$

$

Not available
