Sc2400 (54AFA4NR727) - Cub Cadet Yanmar Sc Series Compact Tractor Engine Accessory Mounting Parts Diagram

Sc Series Compact Tractor

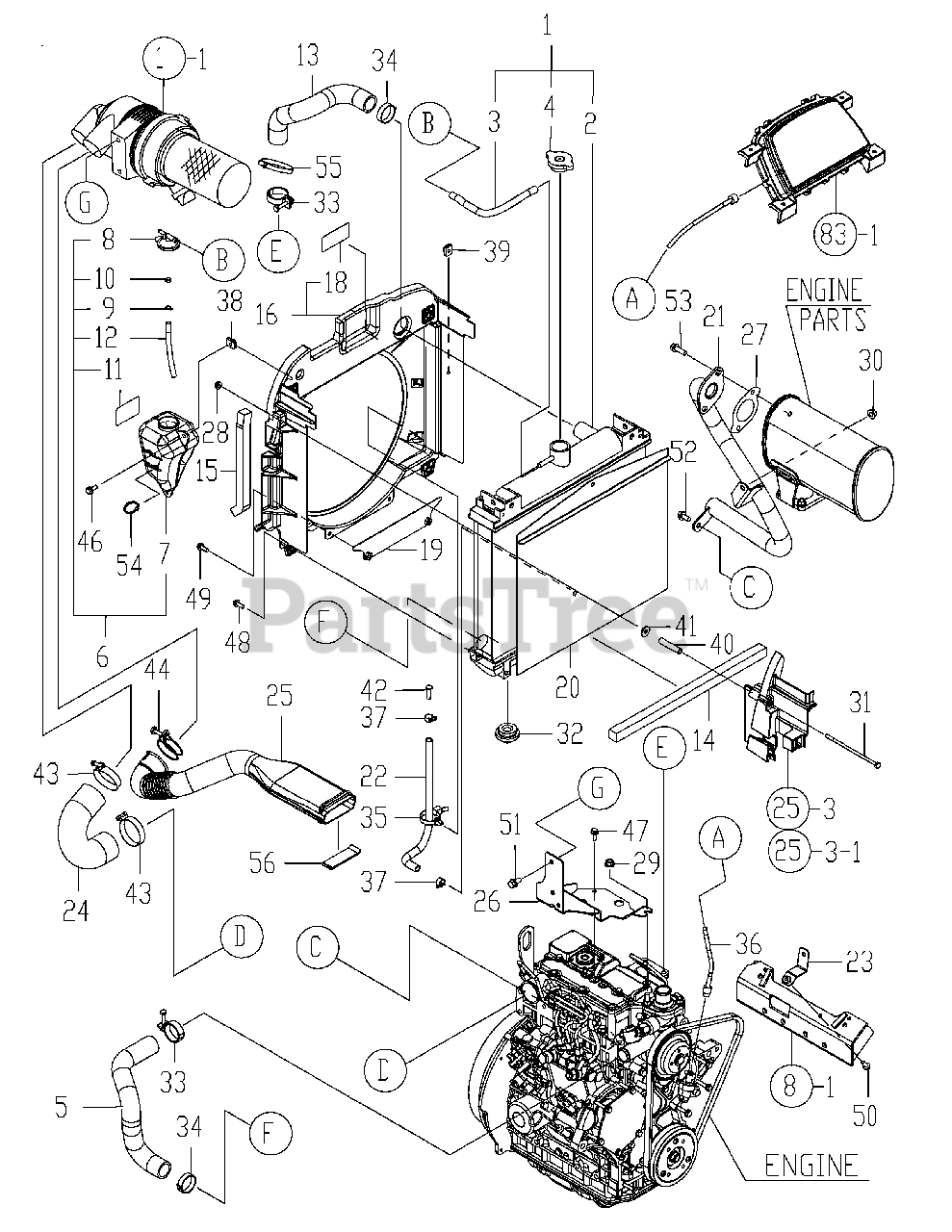

Engine Accessory Mounting Parts Diagram

  • Title
1

$

$

Not available

2

Cub Cadet N/A

RADIATOR

Note: (ORDER REF NO. 1)

$

$

Currently unavailable

$

$

Not available

4

$

$

Not available

5

Cub Cadet CY-198162-00720

PIPE, WATER 66

$

$

Not available

6

Cub Cadet CY-1A7880-01350

TANK ASSY,COOLANT

$

$

Not available

7

Cub Cadet N/A

TANK,COOLANT

Note: (ORDER REF NO. 6)

$

$

Currently unavailable

$

$

Not available

9

Cub Cadet CY-124450-44560

RETAINER, PIPE

$

$

Not available

$

$

Not available

11

Cub Cadet CY-129410-44540

LABEL-OVERFLOW TANK

$

$

Not available

12

$

$

Not available

13

Cub Cadet CY-1A7880-01410

HOSE, COOLING WATER

$

$

Not available

14

$

$

Not available

15

Cub Cadet CY-1A7880-01460

SEAL,SHROUD LOWER

$

$

Not available

16

Cub Cadet CY-1A7880-01500

SHROUDM ASSY,FAN

$

$

Not available

18

Cub Cadet CY-1A7880-65620

LABEL,WARNING,FAN

$

$

Not available

19

Cub Cadet CY-1A7880-01520

PLATE ASSY,SHROUD

$

$

Not available

20

Cub Cadet CY-1A7880-01560

SCREEN,RADIATOR

$

$

Not available

21

$

$

Not available

$

$

Not available

$

$

Not available

24

Cub Cadet CY-1A7880-06010

HOSE,AIR INTAKE

$

$

Not available

25

Cub Cadet CY-1A7880-06150

AIR INTAKE PIPE

$

$

Not available

26

Cub Cadet CY-1A7880-06210

BRACKET,AIR CLEANER
(Superseded to CY-1A7880-06201)

$

$

Not available

27

Cub Cadet CY-129052-13550

GASKET, EXHAUST

$

$

Not available

$

$

Not available

$

$

Not available

$

$

Not available

31

$

$

Not available

32

Cub Cadet CY-119255-44660

RUBBER, RADIATOR

$

$

Not available

33

Cub Cadet CY-121267-49500

BAND, HOSE 38
(Superseded to CY-23010-038001)

$

$

Not available

34

Cub Cadet CY-175022-49730

CLIP, HOSE 31.0

$

$

Not available

$

$

Not available

36

Cub Cadet CY-1A6680-56920

CABLE, HOUR METER

$

$

Not available

37

Cub Cadet CY-114270-59010

CLAMP, HOSE 12

$

$

Not available

$

$

Not available

$

$

Not available

40

Cub Cadet CY-198461-87590

COLLER, 6.5X10X52

$

$

Not available

$

$

Not available

42

$

$

Not available

43

Cub Cadet CY-23000-054000

CLAMP, HOSE 54

$

$

Not available

44

Cub Cadet CY-23010-050000

CLAMP, HOSE 50

$

$

Not available

46

$

$

Not available

47

$

$

Not available

48

$

$

Not available

49

$

$

Not available

50

$

$

Not available

51

$

$

Not available

52

$

$

Not available

53

$

$

Not available

54

Cub Cadet CY-1A1380-55310

CLAMP, WIRE
(Superseded to CY-1E6790-83400)

$

$

Not available

$

$

Not available

56

Cub Cadet CY-198162-61370

SEAL-AIR INTAKE PIPE

$

$

Not available

Cub Cadet CY-1A7880-57250

HEATER, ENGINE COOLANT
(Superseded to 759-04003)

Note: Not Shown

$167.99

$

Usually ships in 3-6 days

0

Note: 1-1 Refers to ENGINE ACCESSORY, Ref No 1

$

$

Not available

Note: 8-1 Refers to ENGINE MOUNT, Ref No 1

$

$

Not available

Note: 25-3 Refers to COLUMN BRACKET, Ref No 3

$

$

Not available

Note: 83-1 Refers to METER, Ref No 1

$

$

Not available
