Sc2400 (54BEA4TQ727) - Cub Cadet Yanmar Sc Series Compact Tractor Seat Parts Diagram

Sc Series Compact Tractor

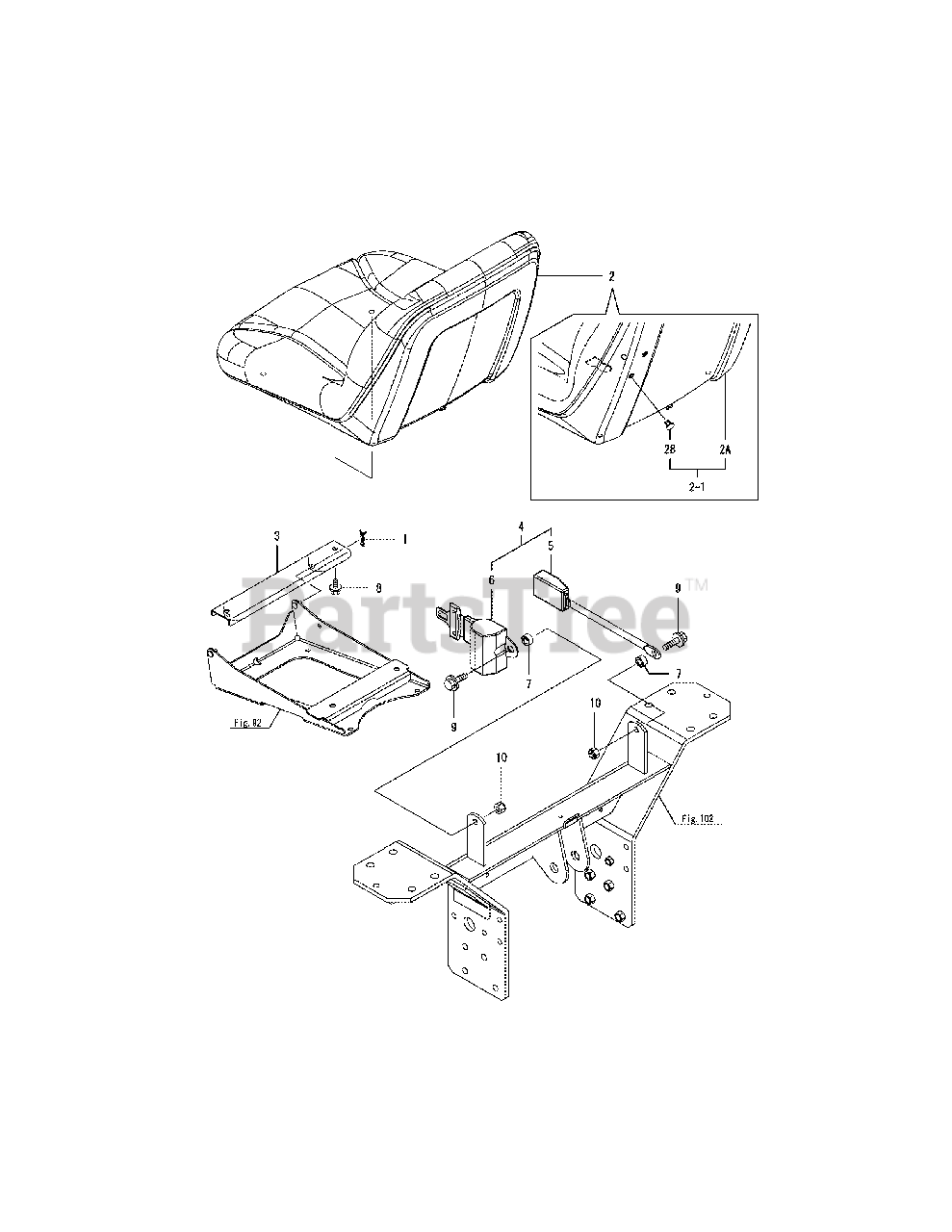

Seat Parts Diagram

  • Title
1

Cub Cadet CY-1C6281-52320

Pin 8,Come-Off Snap

$

$

Not available

2

Cub Cadet CY-1A7880-63010

Seat Assy, Operator
(Superseded to CY-1A8300-63010)

$

$

Not available

2-1

Cub Cadet CY-1A7880-63050

Seat Asy

Note: June 2010 & After

$

$

Not available

2A

Cub Cadet CY-1A8300-63010

Seat Assy, Operator

Note: June 2010 & After

$

$

Not available

2B

Cub Cadet CY-1A7880-63060

Nut Plug

Note: June 2010 & After

$

$

Not available

3

Cub Cadet CY-1A7880-63100

Hinge, Seat Cmp

$

$

Not available

4

Cub Cadet CY-1A8160-63400

Seat Belt Assy

$

$

Not available

5

Cub Cadet CY-1A8160-63410

Seatbelt Assy, L

$

$

Not available

6

Cub Cadet CY-1A8160-63420

Belt R, Safety Cmp

$

$

Not available

7

Cub Cadet CY-1A8160-63440

Collar, Seat Belt

$

$

Not available

8

Cub Cadet CY-26106-080162

Bolt M 8X 16 Plated

$

$

Not available

9

Cub Cadet CY-26106-100352

Bolt M10X 35 Plated

$

$

Not available

$

$

Not available

Note: 92-x Refers to Seat Stay page

$

$

Not available

Note: 102-x Refers to Lower Frame page

$

$

Not available
