SP GT 22H54 (960220004-00) - Statesman Lawn Tractor (2005) (Southern States) Drive Parts Diagram

Lawn Tractor

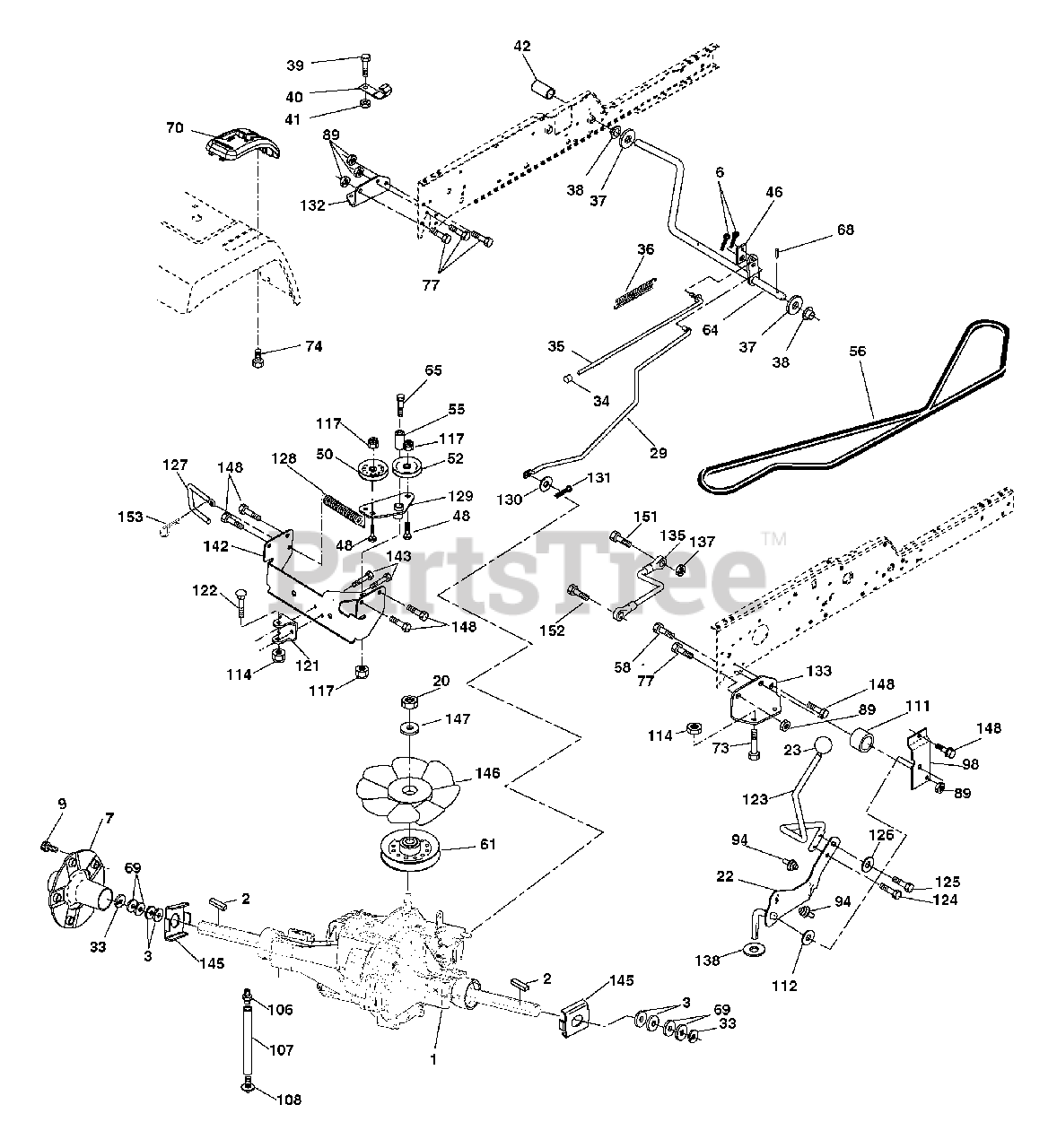

Drive Parts Diagram

  • Title
1

Transaxle Hydro Gear 331-3000

Note: (Order Parts From Transaxle Manufacturer)

$

$

Not available

2

Electrolux/AYP 7070E

Key Sq. 1/4 x 2.5
(Superseded to 532007070)

$

$

Not available

3

Electrolux/AYP 7563R

Washer Thrust
(Superseded to 532007563)

$8.99

$

In Stock, only 3 left!

0

6

Electrolux/AYP 76020412

Pin, Cotter
(Superseded to 596029501)

$3.99

$

In Stock, only 2 left!

0

7

Electrolux/AYP 140507

Wheel, Hub Assembly
(Superseded to 532140507)

$182.99

$

Usually ships in 3-10 days

0

9

Electrolux/AYP 140080

Bolt, Hub
(Superseded to 532140080)

$3.99

$

Usually ships in 3-10 days

0

20

Electrolux/AYP 73940800

Nut
(Superseded to 873940800)

$7.49

$

In Stock, Qty 11

0

22

Electrolux/AYP 180235

Lever Asm Shift
(Superseded to 532180235)

$

$

Not available

23

Electrolux/AYP 140845

Knob
(Superseded to 532140845)

$12.99

$

Usually ships in 3-10 days

0

29

Electrolux/AYP 176600

Brake, Rod
(Superseded to 532176600)

$27.99

$

Usually ships in 3-10 days

0

33

Electrolux/AYP 12000053

Ring E
(Superseded to 812000053)

$7.49

$

In Stock, only 3 left!

0

34

Electrolux/AYP 71673

Cap, Parking Brake
(Superseded to 532071673)

$4.99

$

In Stock, only 2 left!

0

35

Electrolux/AYP 137648

Rod, Parking Brake
(Superseded to 532137648)

$9.99

$

In Stock, only 1 left!

0

36

Electrolux/AYP 149412

Spring, Drive Ground
(Superseded to 532149412)

$

$

Not available

37

Electrolux/AYP 121749X

Washer 25/32 x 1-1/4 x 16 Ga.
(Superseded to 532121749)

$3.49

$

In Stock, Qty 20+

0

38

Electrolux/AYP 150035

Nyliner
(Superseded to 532150035)

$4.99

$

Usually ships in 3-10 days

0

39

Electrolux/AYP 74321016

Screw, Fin. #10-24 x 1
(Superseded to 874321016)

$

$

Not available

40

Electrolux/AYP 178575

Actuator, Interlock Switch
(Superseded to 532178575)

$

$

Not available

41

Electrolux/AYP 73931000

Nut Centerlock 10-24 unc
(Superseded to 873931000)

$6.49

$

Usually ships in 3-10 days

0

42

Electrolux/AYP 123533X

Cover, Pedal
(Superseded to 532123533)

$6.99

$

Usually ships in 3-10 days

0

46

Electrolux/AYP 145170

Retainer, Spring
(Superseded to 532145170)

$

$

Not available

48

Electrolux/AYP 72110614

Bolt Carr. Shoulder 3/8-16 x 1-3/4 Gr. 5
(Superseded to 872110614)

$3.99

$

In Stock, Qty 10

0

50

Electrolux/AYP 131494

Pulley, Idler, Flat
(Superseded to 597025001)

$26.99

$

In Stock, Qty 18

0

52

Murray 127783

Pulley, Idler, Grooved

$

$

Not available

55

Electrolux/AYP 105706X

Bearing, Idler
(Superseded to 532105706)

$7.49

$

Usually ships in 3-10 days

0

56

Electrolux/AYP 161597

V-Belt
(Superseded to 532161597)

$48.99

$

In Stock, Qty 16

0

58

Electrolux/AYP 74760724

Bolt Fin Hex 7/16-14 x 1-1/2
(Superseded to 874760724)

$4.99

$

Usually ships in 3-10 days

0

61

Electrolux/AYP 143995

Pulley, Transaxle
(Superseded to 532143995)

$34.99

$

In Stock, only 2 left!

0

64

Electrolux/AYP 176601

Shaft, Brake Pedal
(Superseded to 532176601)

$60.99

$

Usually ships in 3-10 days

0

65

Electrolux/AYP 179613

Bolt, Shoulder
(Superseded to 532179613)

$6.49

$

In Stock, only 1 left!

0

68

Electrolux/AYP 5142H

Pin, Roll
(Superseded to 532437620)

$4.99

$

Usually ships in 3-10 days

0

69

Electrolux/AYP 123800X

Washer
(Superseded to 532123800)

$7.49

$

In Stock, only 3 left!

0

70

Electrolux/AYP 192390X428

Console Shift
(Superseded to 532195089)

$12.99

$

Usually ships in 3-10 days

0

73

Electrolux/AYP 74490548

Bolt Hex Flghd 5/16-18 x 3 Gr. 5
(Superseded to 874490548)

$6.49

$

In Stock, only 2 left!

0

74

Electrolux/AYP 142432

Screw Hex Wsh. Hi-Lo 1/4-1/2
(Superseded to 532142432)

$6.49

$

Usually ships in 3-10 days

0

77

Electrolux/AYP 74780716

Bolt Fin Hex 7/16-14 x 1
(Superseded to 874780716)

$4.99

$

Usually ships in 3-10 days

0

89

Electrolux/AYP 73680700

Nut Crownlock 7/16-14 Unc
(Superseded to 873680700)

$2.99

$

Usually ships in 3-10 days

0

94

Electrolux/AYP 133835

Fastener Christmas Tree
(Superseded to 532133835)

$7.49

$

Usually ships in 3-10 days

0

98

Electrolux/AYP 141004

Bracket Shift
(Superseded to 532141004)

$

$

Not available

106

Electrolux/AYP 142918

O-Ring Asm Hydro Gear
(Superseded to 532142918)

$

$

Not available

107

Electrolux/AYP 154739

Line Fuel Hydro 15" VGT
(Superseded to 532154739)

$6.49

$

Usually ships in 3-10 days

0

108

Electrolux/AYP 142917

Cap Asm Vent Hydro Gear
(Superseded to 532142578)

$46.99

$

Usually ships in 3-10 days

0

111

Electrolux/AYP 156240

Spacer Shift Lever VGTH
(Superseded to 532156240)

$2.99

$

Usually ships in 3-10 days

0

112

Electrolux/AYP 178558

Washer Nylon High Temp
(Superseded to 532178558)

$6.49

$

Usually ships in 3-10 days

0

114

Electrolux/AYP 73800500

Nut Lock Hex W/Ins 5/16-18 Unc
(Superseded to 873800500)

$3.99

$

In Stock, Qty 20+

0

117

Murray 73900600

Nut, Lock Flg. 3/8-16

$

$

Not available

121

Electrolux/AYP 175611

Bracket Strap Torque
(Superseded to 532175611)

$4.99

$

Usually ships in 3-10 days

0

122

Electrolux/AYP 72010520

Bolt 5/16-18 x 2.50
(Superseded to 872010520)

$6.49

$

Usually ships in 3-10 days

0

123

Electrolux/AYP 192438

Rod Shift
(Superseded to 532192438)

$34.99

$

Usually ships in 3-10 days

0

124

Electrolux/AYP 165492

Bolt Shoulder 5/16-18 x .561
(Superseded to 532165492)

$6.49

$

In Stock, only 3 left!

0

125

Electrolux/AYP 17490510

Screw 5/16-18 x 5/8
(Superseded to 817490510)

$4.99

$

Usually ships in 3-10 days

0

126

Electrolux/AYP 166002

Washer SRRTD 5/16 ID x 1.0 x .125
(Superseded to 532166002)

$6.49

$

Usually ships in 3-10 days

0

127

Electrolux/AYP 177362

Link Control Clutch
(Superseded to 532177362)

$

$

Not available

128

Electrolux/AYP 176624

Spring Drive GRND
(Superseded to 532176624)

$6.49

$

In Stock, only 2 left!

0

129

Electrolux/AYP 179473

Bracket Asm Idler Tensioning
(Superseded to 532179473)

$

$

Not available

130

Electrolux/AYP 19131016

Washer 13/32 x 5/8 x 16 Ga.
(Superseded to 819131016)

$6.49

$

In Stock, only 2 left!

0

131

Electrolux/AYP 76020312

Pin Cotter 3/32 x 3/4
(Superseded to 539003145)

$133.99

$

Usually ships in 3-10 days

0

132

Electrolux/AYP 175467

Bracket Mtg Hydro 3500 LH VGT
(Superseded to 532175467)

$3.99

$

Usually ships in 3-10 days

0

133

Electrolux/AYP 175468

Bracket Mtg Hydro 3500 RH VGT
(Superseded to 532175468)

$6.49

$

Usually ships in 3-10 days

0

135

Electrolux/AYP 177364

Link Asm Control Hydro 3500
(Superseded to 532177364)

$

$

Not available

137

Electrolux/AYP 1685H

Nut Lock 5/16-18 NC Thd.
(Superseded to 532001685)

$

$

Not available

138

Electrolux/AYP 1370H

Washer Thrust 5/8 x 1.10 x 1/32
(Superseded to 532001370)

$6.49

$

In Stock, Qty 12

0

142

Electrolux/AYP 175469

Strap Torque HG-3500
(Superseded to 532175469)

$

$

Not available

143

Electrolux/AYP 17000512

Screw 5/16-18 x 3/4
(Superseded to 532428867)

$6.49

$

In Stock, Qty 20+

0

145

Electrolux/AYP 163168

Washer Axle Flange HG-3000
(Superseded to 532163168)

$15.99

$

In Stock, only 3 left!

0

146

Electrolux/AYP 140462

Fan 7" Hydro
(Superseded to 532140462)

$12.99

$

In Stock, only 3 left!

0

147

Electrolux/AYP 141322

Washer
(Superseded to 532141322)

$4.99

$

Usually ships in 3-10 days

0

148

Electrolux/AYP 17000612

Bolt Hex 7/16-14 x 1-1/4 Gr. 5
(Superseded to 817000612)

$4.99

$

In Stock, Qty 20+

0

151

Electrolux/AYP 74760514

Bolt Fin Hex 5/16-18 x 7/8
(Superseded to 874760514)

$6.49

$

Usually ships in 3-10 days

0

152

Electrolux/AYP 178705

Bolt Hex 5/16-18 x 1
(Superseded to 532178705)

$

$

Not available

153

Electrolux/AYP 4497H

Spring Retainer
(Superseded to 532004497)

$10.99

$

In Stock, Qty 20+

0
