ST 927 E - Husqvarna 27" Snow Blower (1998-01) Handle Assembly (Part 1) Parts Diagram

27" Snow Blower

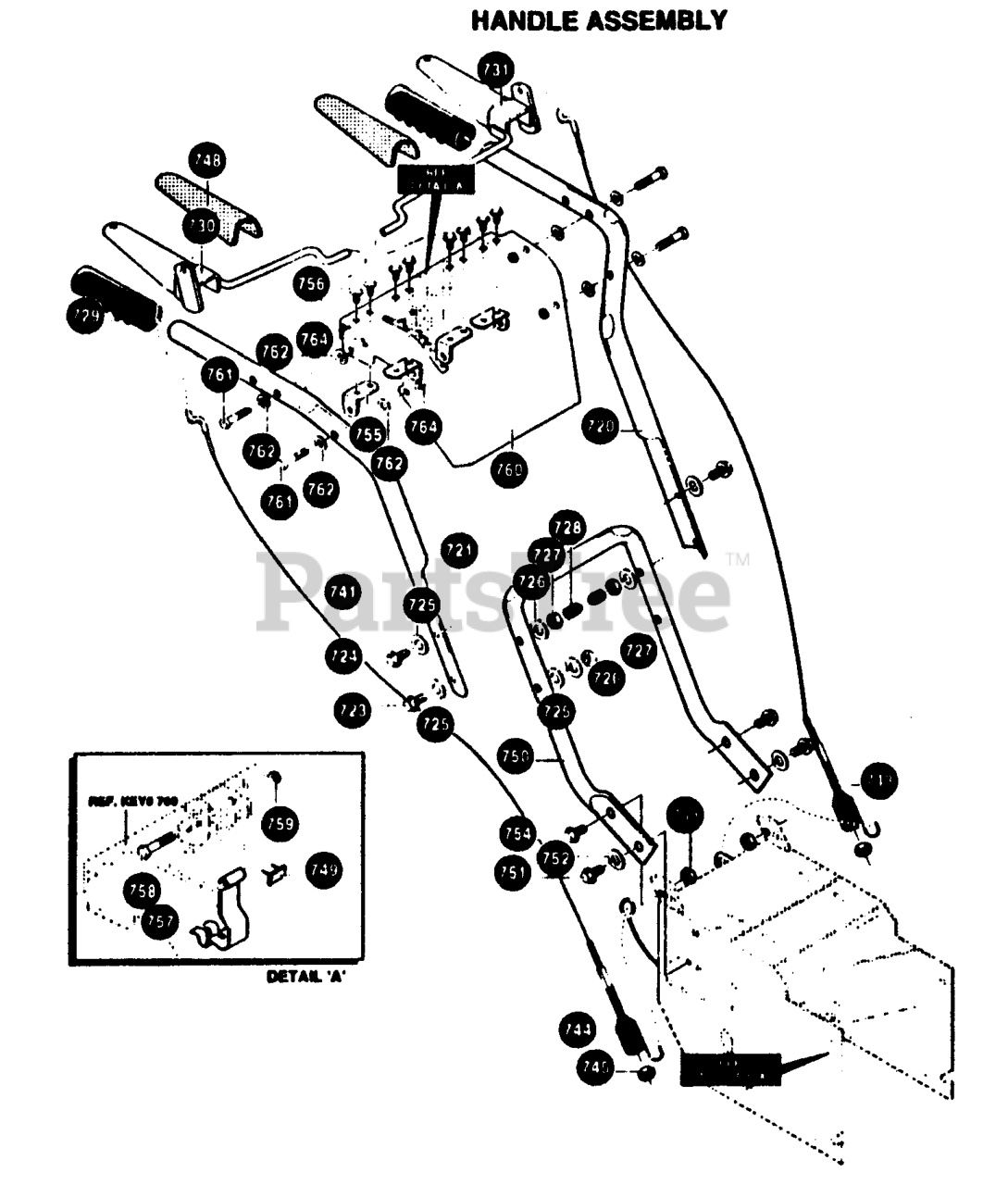

Handle Assembly (Part 1) Parts Diagram

  • Title
720

Husqvarna 601001542

UPPER HANDLE, LH

$

$

Not available

721

Husqvarna 601001543

UPPER HANDLE, RH

$

$

Not available

$

$

Not available

$

$

Not available

725

Husqvarna 601000020

WASHER, FLAT .406X .81X.

$

$

Not available

726

Husqvarna 601000015

WASHER, REGSPTLK.393X.68X

$

$

Not available

727

Husqvarna 601000060

NUT, 3/8-16 REGHXCTRLK
(Superseded to 601002407)

$

$

Not available

$

$

Not available

729

Husqvarna 601001546

HANDLE GRIP

$

$

Not available

730

Husqvarna 601002394

CLUTCH LEVER ASSY-RH

$

$

Not available

731

Husqvarna 601002395

ASSY, CLUTCH LEVER LH

$

$

Not available

741

Husqvarna 601001551

CLUTCH CABLE

$

$

Not available

743

Husqvarna 601001552

SPRING TENSION

$

$

Not available

744

Husqvarna 601001553

CLUTCH SPRING

$

$

Not available

745

$14.99

$

Usually ships in 3-10 days

0

748

Husqvarna 601002396

GRIP, CLUTCH HANDLE

$

$

Not available

749

$

$

Not available

750

Husqvarna 601001143

BATTERY, YUASA 12N14 NLA

$

$

Not available

751

Husqvarna 601000520

SCREW, 5/16-18X .75 WAHHT

$

$

Not available

752

Husqvarna 601000023

WASHER, HVSPTLK .328X.60X

$

$

Not available

753

Husqvarna 601000059

NUT, 5/16-18 REGHEXCTRLK

$6.99

$

Usually ships in 3-10 days

0

754

Husqvarna 601000520

SCREW, 5/16-18X .75 WAHHT

$

$

Not available

755

Husqvarna 601002398

BRACKET, ROD GUIDE

$

$

Not available

756

Husqvarna 601002399

SCREW-1/4-20 X .38

$

$

Not available

757

Husqvarna 601002400

CAM LOCK SPRING

$

$

Not available

758

Husqvarna 601001334

SCREW, 3/8-16 X 1.50

$

$

Not available

$

$

Not available

760

Husqvarna 601002401

ASSY, PANEL

$

$

Not available

$

$

Not available

762

Husqvarna 601000019

WASHER, FLAT .344X .69X.

$

$

Not available

764

Husqvarna 601002036

NUT, 5/16-18

$

$

Not available
