Sx3100 (54ALB4SW727) - Cub Cadet Yanmar Sx Series Compact Tractor Hood Parts Diagram

Sx Series Compact Tractor

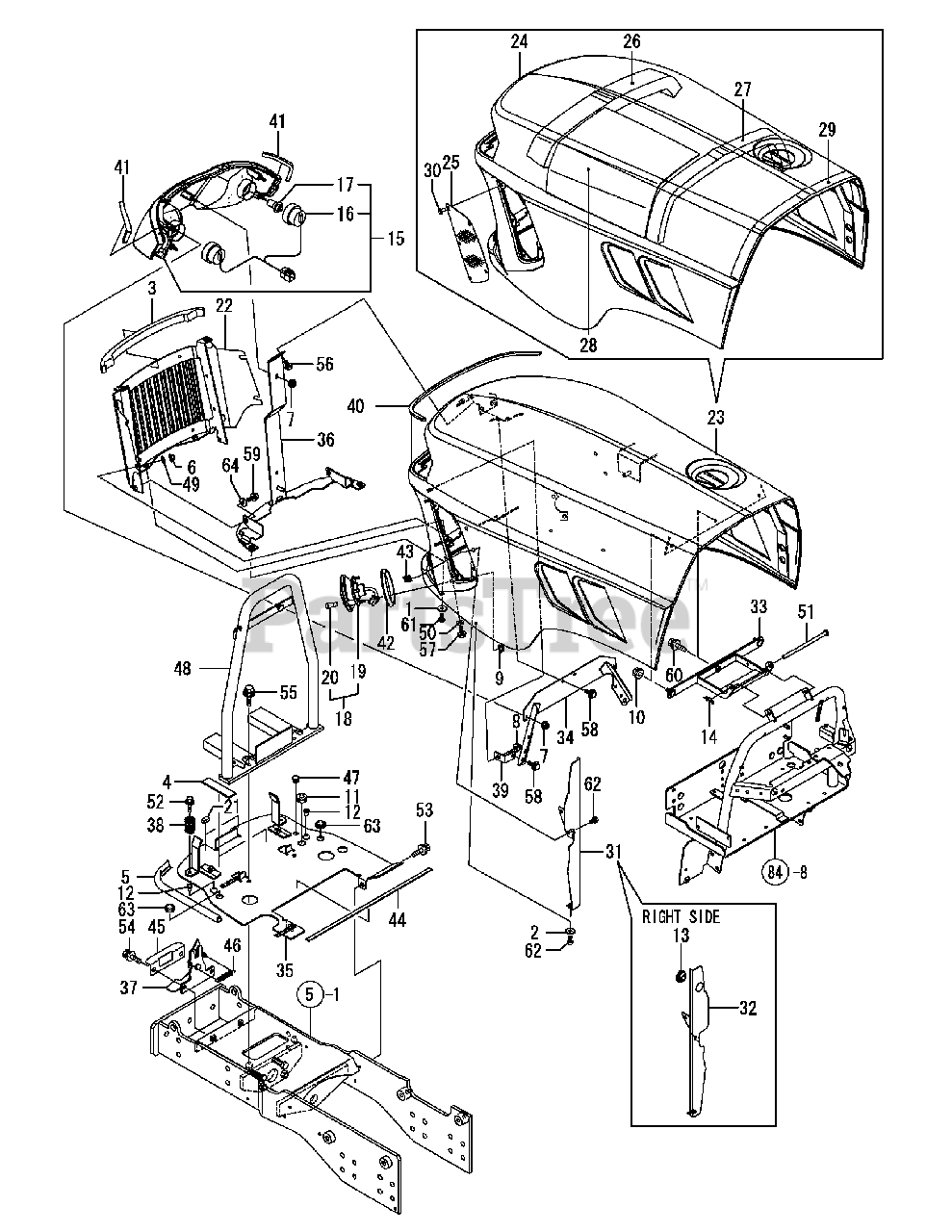

Hood Parts Diagram

  • Title

$

$

Not available

$

$

Not available

3

Cub Cadet CY-1A7880-01440

Seal, Radiator

$

$

Not available

4

Cub Cadet CY-198165-04380

Rubber, 100X25X3

$

$

Not available

5

$

$

Not available

6

Cub Cadet CY-194990-22130

Nut W/Washer 6

$

$

Not available

7

Cub Cadet CY-194990-22130

Nut W/Washer 6

$

$

Not available

8

Cub Cadet CY-194990-22130

Nut W/Washer 6

$

$

Not available

9

Cub Cadet CY-194990-22130

Nut W/Washer 6

$

$

Not available

10

Cub Cadet CY-194990-22140

Nut W/Washer 8

$

$

Not available

11

Cub Cadet CY-198448-22520

Grommet,Clutch Wire

$

$

Not available

$

$

Not available

$

$

Not available

14

Cub Cadet CY-1C6281-52320

Pin 8,Come-Off Snap

$

$

Not available

15

Cub Cadet CY-1A7880-53050

Lamp Assy,Head

$

$

Not available

16

Cub Cadet CY-1A7880-53070

Wire,Lead Head Lamp

$

$

Not available

17

Cub Cadet CY-1A7880-53080

Bulb,Halogen12V30/30

$

$

Not available

18

Cub Cadet CY-1A8300-53290

Lamp Assy, Side

$

$

Not available

19

Cub Cadet CY-1A7880-53300

Case Assy,Side Lamp

$

$

Not available

20

$

$

Not available

$

$

Not available

22

Cub Cadet CY-1A8300-61010

Grille Assy, Front

$

$

Not available

$

$

Not available

$

$

Not available

25

Cub Cadet CY-1A8300-61210

Screen, Hood Side

$

$

Not available

$

$

Not available

27

Cub Cadet CY-1A8300-61860

Seal, Air-Shield

$

$

Not available

28

Cub Cadet CY-1A8300-61910

Insulator, Hood

$

$

Not available

$

$

Not available

$

$

Not available

31

Cub Cadet CY-1A8300-61250

Plate Assy, L Seal

$

$

Not available

32

Cub Cadet CY-1A8300-61260

Plate Assy, R Seal

$

$

Not available

33

Cub Cadet CY-1A7530-61300

Hinge (Bonnet Cmp

$

$

Not available

34

Cub Cadet CY-1A8300-61310

Stay Assy, Headlamp

$

$

Not available

35

Cub Cadet CY-1A7540-61351

Deck Assy, Front

$

$

Not available

36

Cub Cadet CY-1A8300-61360

Stay Assy, Catch

$

$

Not available

37

Cub Cadet CY-1A7510-61450

Lock Assy, Hood

$

$

Not available

38

Cub Cadet CY-1A7500-61480

Spring, Bonnet

$

$

Not available

$

$

Not available

40

Cub Cadet CY-1A8300-61770

Seal, Headlamp A

$

$

Not available

41

Cub Cadet CY-1A8300-61780

Seal, Headlamp B

$

$

Not available

42

Cub Cadet CY-1A8300-61790

Seal, Sidelamp

$

$

Not available

43

$

$

Not available

$

$

Not available

45

$

$

Not available

$

$

Not available

$

$

Not available

48

Cub Cadet CY-1A8300-85710

Frame Assy, Front

$

$

Not available

$

$

Not available

$

$

Not available

51

$

$

Not available

$

$

Not available

53

$

$

Not available

54

$

$

Not available

55

$

$

Not available

56

Cub Cadet CY-26106-060122

Bolt M 6X 12 Plated

$

$

Not available

57

Cub Cadet CY-26106-060162

Bolt M 6X 16 Plated

$

$

Not available

58

Cub Cadet CY-26106-060162

Bolt M 6X 16 Plated

$

$

Not available

59

Cub Cadet CY-26106-060162

Bolt M 6X 16 Plated

$

$

Not available

60

Cub Cadet CY-26106-080252

Bolt M 8X 25 Plated

$

$

Not available

61

Cub Cadet CY-26589-060162

Screw M6,Binding

$

$

Not available

62

Cub Cadet CY-26589-060162

Screw M6,Binding

$

$

Not available

63

Cub Cadet CY-29331-124000

Grommet, 12.0 X 4

$

$

Not available

$

$

Not available

Note 5-1 Refers to FRONT BRACKET, Ref No. 1

$

$

Not available

Note 84-8, Refers to DASHBOARD, Ref No. 8

$

$
