Sx3100 (54ALB4SW727) - Cub Cadet Yanmar Sx Series Compact Tractor Hydraulic Pedal Parts Diagram

Sx Series Compact Tractor

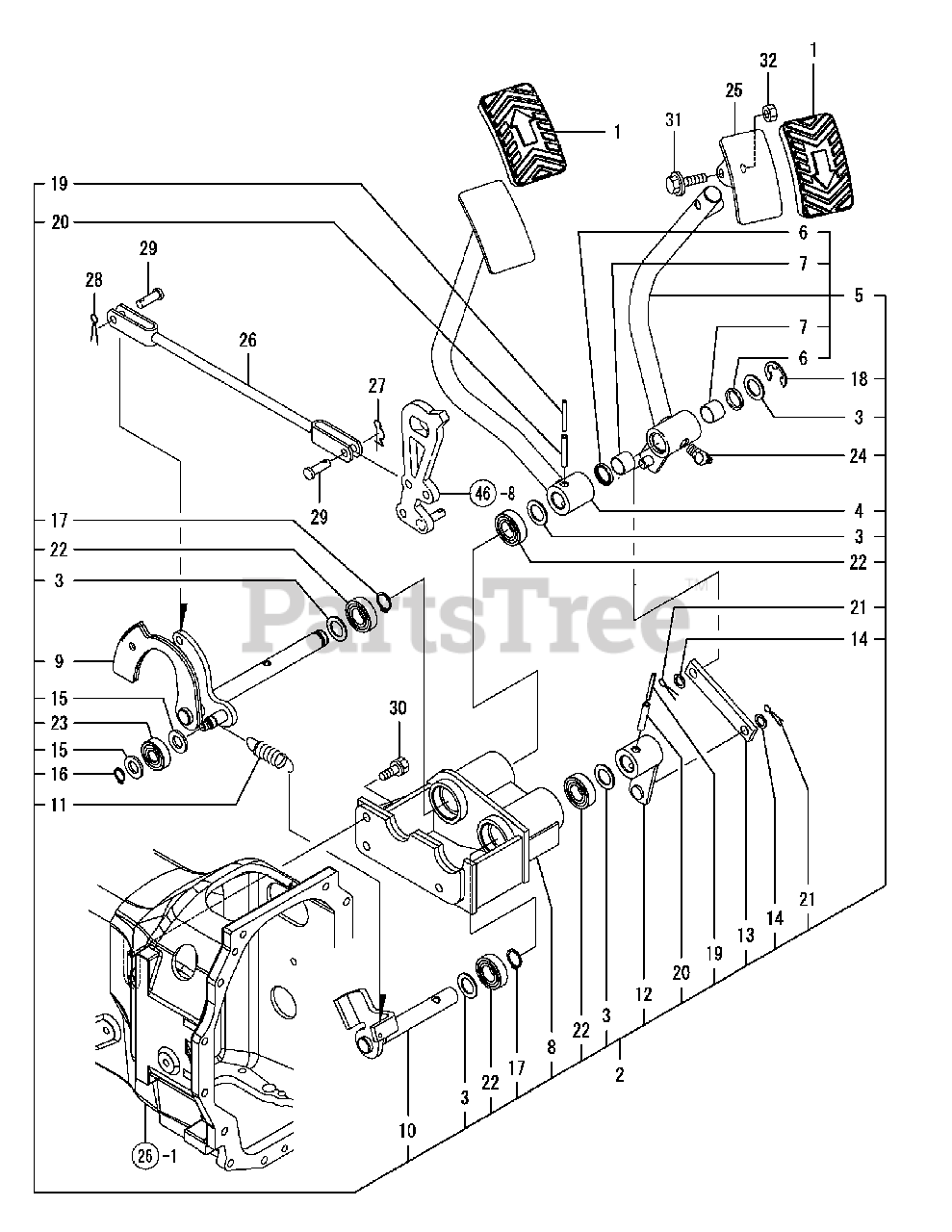

Hydraulic Pedal Parts Diagram

  • Title

$

$

Not available

2

Cub Cadet CY-1A8300-35100

Pedal Kit, Hst

$

$

Not available

3

Cub Cadet CY-194630-27190

Linner 17.5X27X1.6

$

$

Not available

4

Cub Cadet CY-1A8300-35110

Pedal Assy, Forward

$

$

Not available

5

Cub Cadet CY-1A8300-35200

Pedal Assy, Reverse

$

$

Not available

6

$

$

Not available

$

$

Not available

8

Cub Cadet CY-1A8300-35240

Bracket, Hst Pedal

$

$

Not available

9

Cub Cadet CY-1A8300-35320

Shaft Assy, Pedal

$

$

Not available

10

$

$

Not available

11

Cub Cadet CY-198167-35411

Spring,Reverse Pedal

$

$

Not available

12

Cub Cadet CY-1A8300-35410

Arm Assy, Shaft

$

$

Not available

13

$

$

Not available

14

Cub Cadet CY-1C6900-63890

Spacer 10X15X1

$

$

Not available

15

Cub Cadet CY-22137-120000

Washer 12, Polished

$

$

Not available

$

$

Not available

$

$

Not available

18

$

$

Not available

19

Cub Cadet CY-22351-035036

Spring Pin 3.5X36

$

$

Not available

20

Cub Cadet CY-22351-060036

Spring Pin 6X36

$

$

Not available

21

Cub Cadet CY-22417-160160

Cotter Pin 1.6X16

$

$

Not available

22

$

$

Not available

23

Cub Cadet CY-24104-062014

Ball Bearing 6201Uu

$

$

Not available

24

Cub Cadet CY-24761-040000

Nipple B, Grease

$

$

Not available

25

Cub Cadet CY-1A8300-35170

Head Assy, Pedal

$

$

Not available

26

Cub Cadet CY-1A7530-35450

Rod, Hydraulic

$

$

Not available

27

Cub Cadet CY-1C6281-52320

Pin 8, Come-Off Snap

$

$

Not available

28

Cub Cadet CY-22417-200200

Cotter Pin 2.0X20

$

$

Not available

$

$

Not available

30

$

$

Not available

31

Cub Cadet CY-26106-080352

Bolt M 8X 35 Plated

$

$

Not available

$

$

Not available

Note 26-1, Refers to CLUTCH HOUSING, Ref No. 1

$

$

Not available

Note 46-8, Refers to HST CONTROLS 1, Ref No. 8

$

$

Not available
