SZL48H-21FR - Scag Liberty Z 48" Zero-Turn Mower, 21hp Kawasaki (SN: S5600001 - S5799999) TUFF TORQ TRANSAXLE - RH (TZ-450C-Y 48") Parts Diagram

Liberty Z 48" Zero-Turn Mower, 21hp Kawasaki

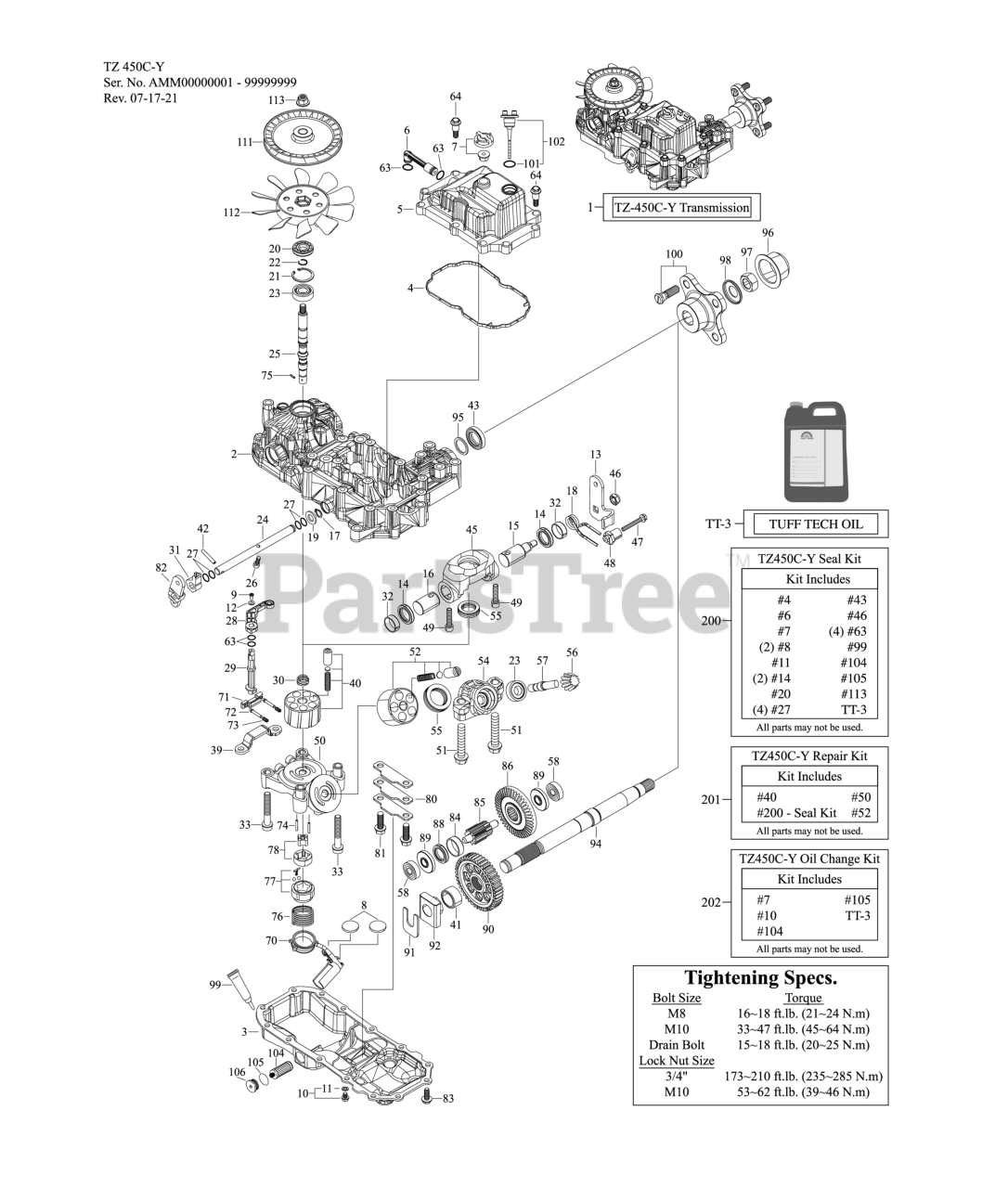

TUFF TORQ TRANSAXLE - RH (TZ-450C-Y 48") Parts Diagram

  • Title
TT-3

Scag TT187Q0899000

Tuff Tech Oil (3 Liter Bottle)

$

$

Currently unavailable

1

Scag 486651

Transaxle - Tuff Torq, RH - SZL

Note: Available through Scag Power Equipment

$1373.99

$

Usually ships in 2-12 days

0

2

Scag TT187Q1624160

Upper Housing X

$

$

Currently unavailable

3

Scag TT187Q2124351

Lower Housing Fy

$

$

Currently unavailable

4

Scag TT187Q1624450

Square Seal

$

$

Currently unavailable

5

Scag TT187Q2124550

Top Cover A

$

$

Currently unavailable

6

Scag TT187Q1624440

Bypass Piping

$

$

Currently unavailable

7

Scag TT168T2024250

Vent Valve

$

$

Currently unavailable

8

Scag TT19216324360

Magnet 28 * 3.5

$

$

Currently unavailable

9

Scag TT22857400080

Screw 4.0*8

$

$

Currently unavailable

10

Scag TT1A632099320

Drain Bolt Kit

$

$

Currently unavailable

11

Scag TT22190-100000

Washer Seal 10

$

$

Currently unavailable

12

Scag TT187Q1629410

Washer 4.5*10*1

$

$

Currently unavailable

13

Scag TT187Q1629720

Control Lever L

$

$

Currently unavailable

14

Scag TT187Q1629100

Seal, Tc253506

$

$

Currently unavailable

15

Scag TT187Q1629800

Control Shaft

$

$

Currently unavailable

16

Scag TT187Q1629810

Control Shaft Short

$

$

Currently unavailable

17

Scag TT19215489090

Snap Ring

$

$

Currently unavailable

18

Scag TT187Q1629860

Torsion Spring

$

$

Currently unavailable

19

Scag TT22137120000

Washer 12

$

$

Currently unavailable

20

Scag TT187T0134390

Oil Seal 15*35*07

$

$

Currently unavailable

21

Scag TT22252000350

Snap Ring C 35

$

$

Currently unavailable

22

$

$

Currently unavailable

23

$

$

Currently unavailable

24

Scag TT187Q1636200

Brake Shaft

$

$

Currently unavailable

25

Scag TT187Q2125100

Pump Shaft C

$

$

Currently unavailable

26

Scag TT26450060162

Socket Bolt 6*16

$

$

Currently unavailable

27

Scag TT24311000120

O-Ring 1a P12

$

$

Currently unavailable

28

Scag TT187Q1629510

Bypass Lever

Note: Available through Scag Power Equipment

$

$

Currently unavailable

29

Scag TT187Q1629310

Bypass Shaft

$

$

Currently unavailable

30

Scag TT19215425200

Pump Spring

$

$

Currently unavailable

31

Scag TT187Q1636370

Brake Fork 20 Cr

$

$

Currently unavailable

32

Scag TT187Q1629450

Control Bush Lfb2510

$

$

Currently unavailable

33

Scag TT1A632010650

M10 * 65 Bolt

$

$

Currently unavailable

39

Scag TT187Q2124740

Check Stopper Pfg

$

$

Currently unavailable

40

Scag TT187Q1625150

Cylinder Block Kit / Order Repair Kit

$

$

Currently unavailable

41

Scag TT19215434240

Bushing 25.4

$

$

Currently unavailable

42

Scag TT22351050032

Spring Pin 5 * 32

$

$

Currently unavailable

43

Scag TT187Q1634050

Seal Tc284008

$

$

Currently unavailable

45

Scag TT187Q1684530

Swashplate

$

$

Currently unavailable

46

Scag TT187Q0610070

Lock Nut 10

$

$

Currently unavailable

47

Scag TT26106060452

Bolt 6*45

$

$

Currently unavailable

48

$

$

Currently unavailable

49

Scag TT26450080352

Bolt 8 * 35

$

$

Currently unavailable

50

Scag TT187Q2124450

Centercase Cp / Order Repair Kit

$

$

Currently unavailable

51

Scag TT26106120652

Bolt 12*65

$

$

Currently unavailable

52

Scag TT168T2025080

Cylinder Block Kit(Motor / Order Repair Kit

$

$

Currently unavailable

54

Scag TT187Q1624500

Motor Housing

$

$

Currently unavailable

55

Scag TT187T0034750

Thrust Bearing

$

$

Currently unavailable

56

Scag TT187Q1625430

Motor Gear S

$

$

Currently unavailable

57

Scag TT187Q1625300

Motor Shaft

$

$

Currently unavailable

58

Scag TT187Q1633520

Bearing 6201 Cn

$

$

Currently unavailable

63

Scag TT24311240100

0-Ring 1a P10a

$

$

Currently unavailable

64

Scag TT26476080302

Tapping Bolt 8*30

$

$

Currently unavailable

70

Scag TT187Q2124800

Bracket Assy Fts

$

$

Currently unavailable

71

Scag TT187Q1629350

Bypass Guide

$

$

Currently unavailable

72

Scag TT187Q1629370

Bypass Pin

$

$

Currently unavailable

73

Scag TT187Q1629390

Bypass Spring

$

$

Currently unavailable

74

Scag TT22351030018

Pin 3.0 * 18

$

$

Currently unavailable

75

Scag TT1A646088410

Pin 2.5* 9.8

$

$

Currently unavailable

76

Scag TT1A646088450

Charge Spring

$

$

Currently unavailable

77

Scag TT187Q0826100

Pump Case

$

$

Currently unavailable

78

Scag TT1A646031100

Rotor Set

$

$

Currently unavailable

80

Scag TT187Q1624300

Final Plate

$

$

Currently unavailable

81

Scag TT26106100302

Bolt 10 * 30

$

$

Currently unavailable

82

Scag TT187Q2136150

Brake Arm

$

$

Currently unavailable

83

Scag TT26476080202

Tapping Screw 8 * 20

$

$

Currently unavailable

84

Scag TT187Q1633380

Final Pinion Collar

$

$

Currently unavailable

85

Scag TT187Q2133400

Final Pinion Shaft

$

$

Currently unavailable

86

Scag TT187Q1633150

Reduction Gear S

$

$

Currently unavailable

88

Scag TT187Q2133420

Reduction Collar

$

$

Currently unavailable

89

Scag TT187Q2133420

Reduction Collar

$

$

Currently unavailable

90

Scag TT187Q1633710

Final Gear Sv

$

$

Currently unavailable

$

$

Currently unavailable

92

Scag TT19215434240

Bushing 25.4

$

$

Currently unavailable

94

Scag TT187Q1634150

Axle Shaft T

$

$

Currently unavailable

95

$

$

Currently unavailable

96

Scag TT187Q0634410

Nut Cap

Note: Available through Scag Power Equipment

$11.99

$

Usually ships in 2-12 days

0

97

Scag TT187Q0634120

Lock Nut 3/4-16

Note: Available through Scag Power Equipment

$13.99

$

Usually ships in 2-12 days

0

98

Scag TT187Q2134300

Flange Spacer

Note: Available through Scag Power Equipment

$5.99

$

Usually ships in 2-12 days

0

99

$

$

Currently unavailable

100

Scag TT187Q2134800

Flange Assy.

Note: Available through Scag Power Equipment

$158.99

$

Usually ships in 2-12 days

0

101

Scag TT24311000160

O-Ring 1a P16

$

$

Currently unavailable

102

Scag TT187P0113190

Dipstick Assy.

Note: Available through Scag Power Equipment

$36.99

$

Usually ships in 2-12 days

0

104

Scag TT1A632026450

Filter

Note: Available through Scag Power Equipment

$141.99

$

Usually ships in 2-12 days

0

105

Scag TT24351240400

O-Ring 1a 24040

Note: Available through Scag Power Equipment

$1.99

$

Usually ships in 2-12 days

0

106

Scag TT1A637024380

Cap 40

Note: Available through Scag Power Equipment

$12.99

$

Usually ships in 2-12 days

0

111

Scag TT187Q2125700

Pulley,5.5

Note: Available through Scag Power Equipment

$126.99

$

Usually ships in 2-12 days

0

112

Scag TT187Q1683060

Fan

Note: Available through Scag Power Equipment

$30.99

$

Usually ships in 2-12 days

0

113

Scag TT19216829860

Lock Nut 10

Note: Available through Scag Power Equipment

$2.99

$

Usually ships in 2-12 days

0

200

Scag TT187Q2199050

Seal Kit Tz-450

Note: Available through Scag Power Equipment

$520.99

$

Usually ships in 2-12 days

0

201

Scag TT187Q2199140

Repair Kit Tz-450 C

Note: Available through Scag Power Equipment

$1502.99

$

Usually ships in 2-12 days

0

202

Scag TT187Q2199300

Tz 450 Oil Change Kit

Note: Available through Scag Power Equipment

$

$

Not available
