UT-34010 - Homelite 18V Cordless Chainsaw 18 Volt Cordless Chain Saw Parts Diagram

18V Cordless Chainsaw

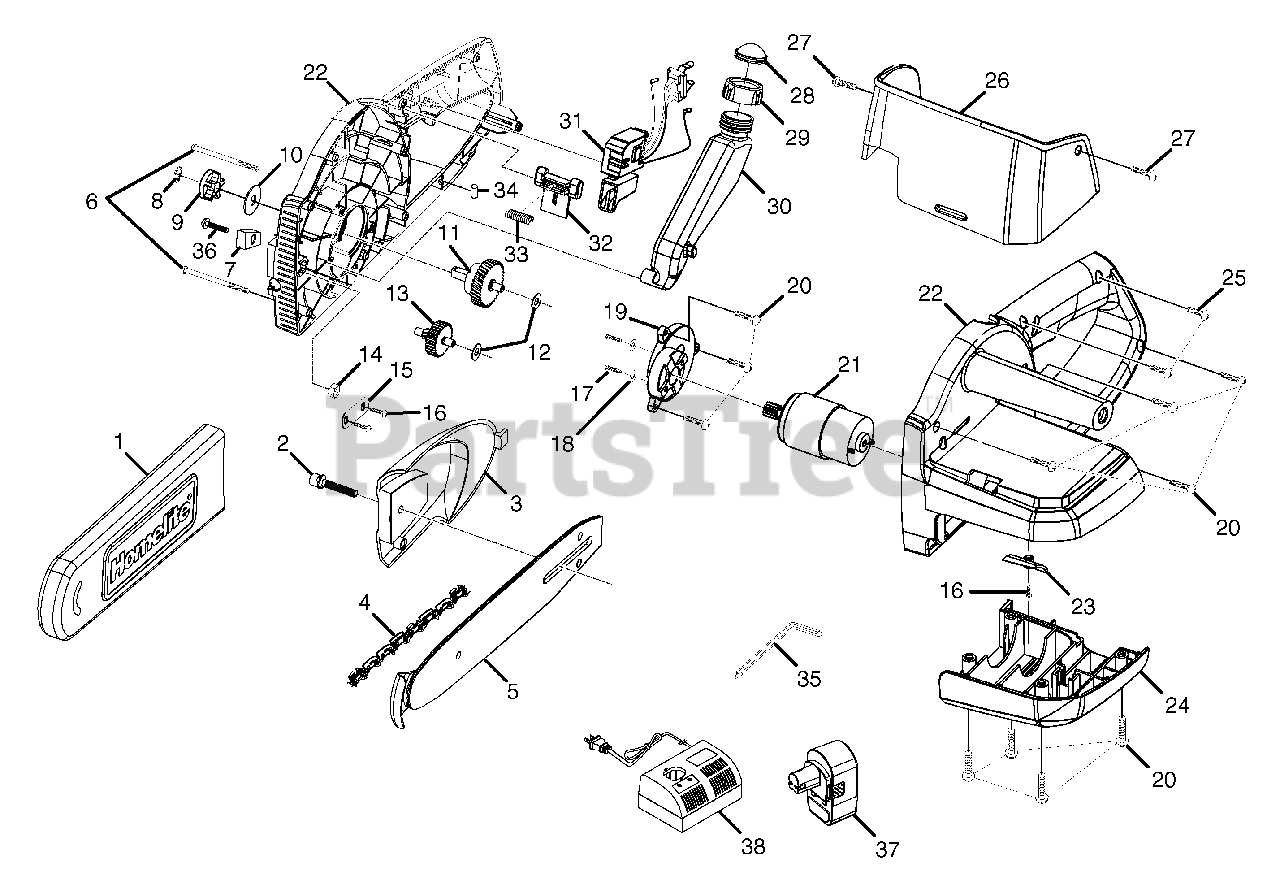

18 Volt Cordless Chain Saw Parts Diagram

  • Title
1

Homelite 5836301

GUARD
(Superseded to 518405001)

$1.99

$

Usually ships in 3-7 days

0

$1.49

$

In Stock, only 1 left!

0

3

Homelite 2019301

SPROCKET GUARD

$

$

Not available

4

Homelite 6958301

CHAIN, (90JG-040)
(Superseded to PS03873)

$

$

Not available

5

Homelite 6222001

CHAIN BAR (10 in)

$

$

Not available

6

Homelite 6623704

SCREW (M4 X 66 mm)

Note: Purchase Locally

$0.99

$

Usually ships in 3-7 days

0

7

Homelite 900162004

FELT SEAL

$1.49

$

Usually ships in 3-7 days

0

8

$

$

Not available

9

Homelite 6132301

SPROCKET

$1.49

$

Usually ships in 3-7 days

0

10

Homelite 6973301

COVER PLATE

$

$

Not available

11

Homelite 3000343

OUTPUT SHAFT ASSEMBLY

$

$

Not available

12

$1.49

$

Usually ships in 3-7 days

0

13

Homelite 3000342

OUTPUT SHAFT ASSEMBLY

$

$

Not available

14

Homelite 6819602

NUT (M6)

$

$

Not available

15

Homelite 6985701

STEEL PLATE

$

$

Not available

16

Homelite 6600506

BEARING RETAINER SCREW

$2.49

$

In Stock, only 4 left!

0

17

Homelite 6621211

SCREW (M4 X 12 mm)

Note: Purchase Locally

$0.99

$

Usually ships in 3-7 days

0

18

Homelite 6703001

SPRING WASHER

$1.49

$

Usually ships in 3-7 days

0

19

Homelite 3076501

MOTOR MOUNTING ASSEMBLY

$16.99

$

Usually ships in 3-7 days

0

20

Homelite 6620803

SCREW (M4 X 22 mm PAN HD)

Note: Purchase Locally

$1.99

$

Usually ships in 3-7 days

0

21

Homelite 2307404

MOTOR ASSEMBLY

$

$

Not available

22

Homelite 5949701

MOTOR HOUSING SUPPORT

$

$

Not available

23

Homelite 5958401

WIND PLATE

$

$

Not available

24

Homelite 2019201

LOWER MOTOR HOUSING

$

$

Not available

25

Homelite 6620805

SCREW (M4 X 16 mm PAN HD)
(Superseded to 660208052)

Note: Purchase Locally

$1.49

$

Usually ships in 3-7 days

0

26

Homelite 200201001

FRONT HANDLE GUARD W/LABELS

$

$

Not available

27

Homelite 6620604

SCREW (M35 X 25 mm)

Note: Purchase Locally

$

$

Not available

28

Homelite 5950801

PRIMER BULB

$

$

Not available

29

Homelite 5950701

SCREW CAP

$1.49

$

In Stock, only 3 left!

0

30

Homelite 5836201

OIL TANK

$1.99

$

Usually ships in 3-7 days

0

31

Homelite 2701520

SWITCH ASSEMBLY

$17.99

$

Usually ships in 3-7 days

0

32

Homelite 5217313

SAFETY KNOB

$1.49

$

In Stock, only 2 left!

0

33

$1.49

$

In Stock, only 4 left!

0

34

Homelite 5621901

CONTACT PLATE STOPPER

$1.49

$

Usually ships in 3-7 days

0

35

Homelite 6800203

HEX KEY (5mm)

$1.49

$

In Stock, only 1 left!

0

36

Homelite 660200002

SCREW (M23 X 6 mm)

Note: Purchase Locally

$

$

Not available

37

$68.99

$

Usually ships in 3-7 days

0

38

Homelite 1425701

BATTERY CHARGER
(Superseded to 140237023)

$39.99

$

Usually ships in 3-7 days

0

Homelite 983000-113

OPERATOR'S MANUAL

$

$

Not available

Homelite 983000-113R

REPAIR SHEET

$

$

Currently unavailable
