Walkabout 48 - Dixon 48" Walk-Behind Mower, Belt-Drive, Kohler (2008) 36" & 48" HANDLE CONTROL ASSEMBLY Parts Diagram

48" Walk-Behind Mower, Belt-Drive, Kohler

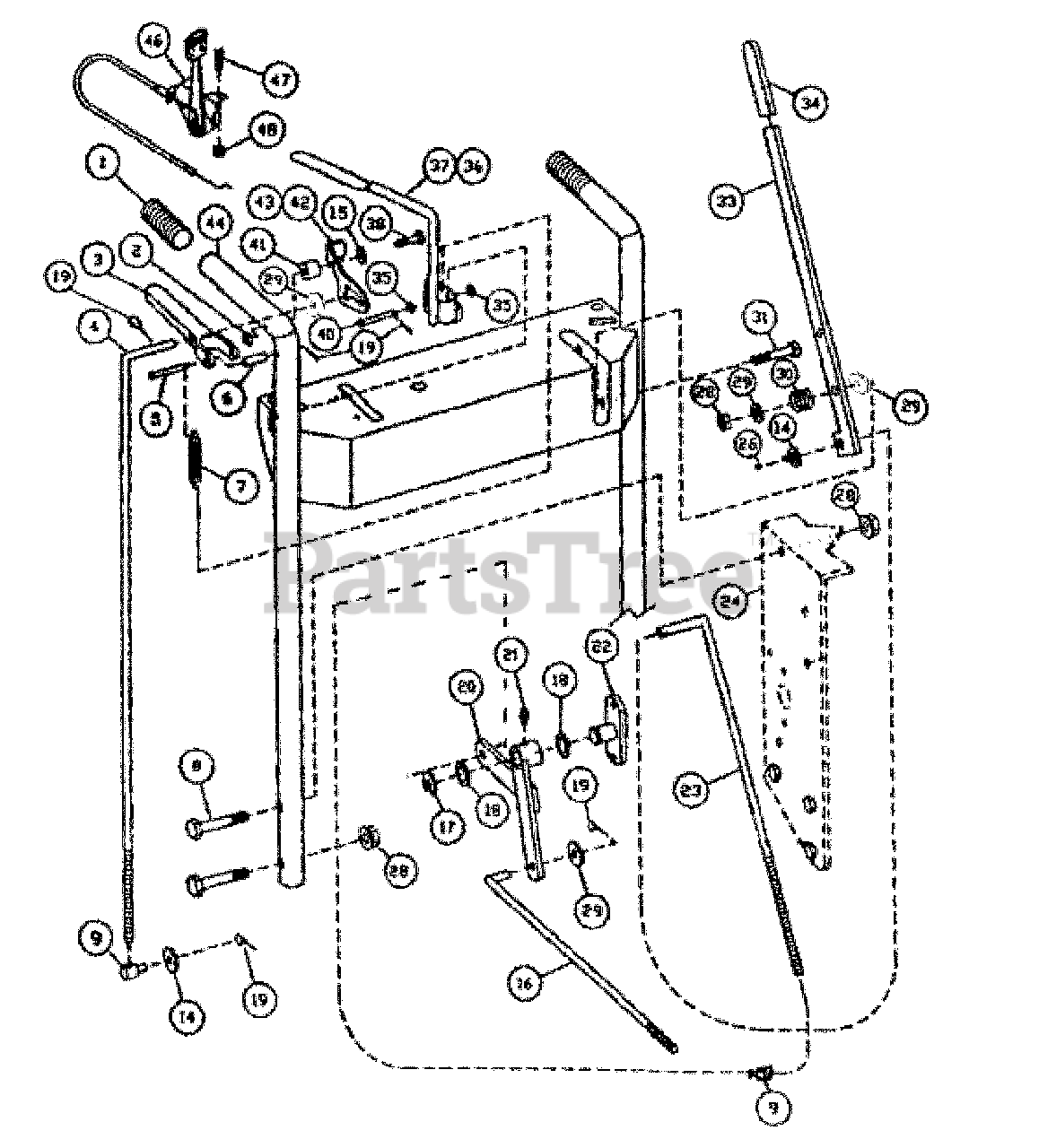

36" & 48" HANDLE CONTROL ASSEMBLY Parts Diagram

  • Title
1

11572

100-072 HANDLE GRIP

$

$

Not available

2

11751

200-051 NUT M6

$

$

Not available

3

11573

100-073 TRAC.CONTROL LVR

$

$

Not available

4

11574

100-074 TRAC. ROD

$

$

Not available

5

11575

100-075 CLEVIS PIN

$

$

Not available

6

11576

100-076 ROLL PIN

$

$

Not available

7

11577

100-077 OPC SPING

$

$

Not available

8

11752

200-052 HEX BOLT M10`45

$

$

Not available

9

11518

100-018 SWIVEL

$

$

Not available

14

3020

5/16STD FLAT WASHER.

$

$

Not available

15

11753

$

$

Not available

16

11517

$

$

Not available

17

11747

200-047 SNAP-RING -10 PACK

$

$

Not available

18

11620

100-120 PLAIN WASHER

$

$

Not available

19

11714

200-014 COTTER PIN 2`20

$

$

Not available

20

11578

$

$

Not available

21

11726

GREASE FTG (10 PACK) 200-026

$

$

Not available

22

11579

100-079 BELL CRANK MT.

$

$

Not available

23

11580

$

$

Not available

26

Dixon 11754

200-054 HAIR PIN COTTER

$

$

Not available

28

11706

200-006 NYLON NUT M10

$

$

Not available

29

3057

WASHER, 3/8 STD FLAT

$

$

Not available

30

11581

100-081 COMP. SPRING

$

$

Not available

31

11732

200-032 HEX BOLT M10`50

$

$

Not available

33

11582

100-082 BLADE CONTROLLVR

$

$

Not available

34

11545

100-045 FLAT GRIP

$

$

Not available

35

11583

100-083 FLANGE BUSHING

$

$

Not available

36

11584

100-084 OPC LVR RH

$

$

Not available

37

11585

100-085 OPC LVR LH

$

$

Not available

38

11755

200-055&200-058 HEX BOLT

$

$

Not available

39

11714

200-014 COTTER PIN 2`20

$

$

Not available

40

11586

100-086 CLEVIS PIN OPC

$

$

Not available

41

11587

100-087 BUSHING TRACTIO

$

$

Not available

42

11588

100-088 TRAC LOCK LH

$

$

Not available

43

11589

100-089 TRAC LOCK GRIP

$

$

Not available

44

11590

$

$

Not available

45

3066

WASHER, 3/16 STD FLAT

$

$

Not available

46

11591

100-091 THROTTLE CONTROL

$

$

Not available

47

Dixon 11712

200-012 BOLT M5`15

$

$

Not available

48

11713

$

$

Not available
