XEG 1182HAR - Poulan Pro Lawn Tractor MOWER LIFT Parts Diagram

Lawn Tractor

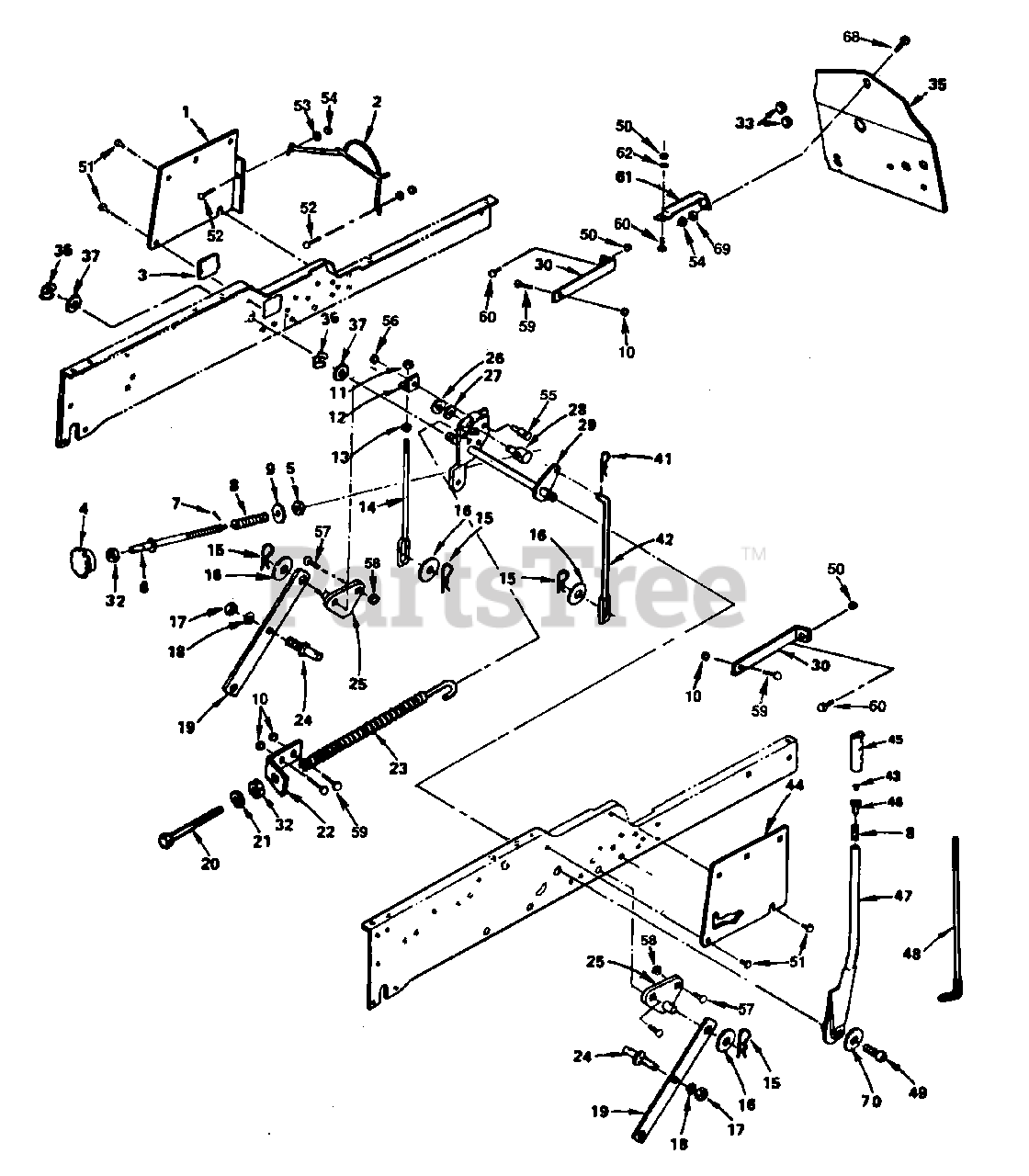

MOWER LIFT Parts Diagram

  • Title
1

Poulan 532121046

L.H. Side Panel

$

$

Not available

2

Poulan 532110908

Engine Belt Guard Assembly (AYP part number)

$

$

Not available

3

Poulan 532121794

Access Cover (AYP part number)
(Superseded to 121794X)

$

$

Not available

4

Poulan 532121891

Lift Adjust Handle (AYP part number)
(Superseded to 121891X)

$

$

Not available

5

Poulan 532110807

Nut (AYP part number)

$3.99

$

Usually ships in 3-10 days

0

6

Poulan 532110811

Lift Adjust Rod (AYP part number)
(Superseded to 110811X)

$

$

Not available

7

Poulan 876020308

Cotter Pin (AYP part number)
(Superseded to 532003145)

$

$

Not available

8

Poulan 532124874

Spring (AYP part number)
(Superseded to 532002876)

$7.49

$

In Stock, only 1 left!

0

9

Poulan 819131016

Washer (AYP part number)

$6.49

$

In Stock, only 2 left!

0

10

Poulan 873680600

Locknut
(Superseded to 596322601)

$3.99

$

In Stock, Qty 20+

0

11

Poulan 873800600

Hex w/Washer Locknut (AYP part number)
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

12

Poulan 532007594

L.H. Lift Bracket (AYP part number)

$

$

Not available

13

Poulan 873220600

Hex Nut 3/8-16 (AYP part number)

$6.49

$

In Stock, only 4 left!

0

14

Poulan 532007596

L.H. Link Lift (AYP part number)
(Superseded to 7596J)

$

$

Not available

15

Poulan 532009135

Spring Retainer (AYP part number)

$4.99

$

Usually ships in 3-10 days

0

16

Poulan 819171713

Washer (AYP part number)
(Superseded to 532059375)

$

$

Not available

17

Poulan 873220800

Hex Nut (AYP part number)
(Superseded to 873350800)

$

$

Not available

18

Poulan 810040800

Lock Washer (AYP part number)

$6.49

$

Usually ships in 3-10 days

0

19

Poulan 532105424

Arm Suspension (AYP part number)

$

$

Not available

20

Poulan 532005328

Assist Spring Adjust Bolt (AYP part number)

$2.99

$

Usually ships in 3-10 days

0

21

Poulan 819131316

Washer 13/32 x 13/16 x 16 Ga. (AYP part number)

$4.99

$

In Stock, Qty 9

0

22

Poulan 532124670

Assist Spring Bracket (AYP part number)
(Superseded to 532085902)

$

$

Not available

23

Poulan 532124687

Lift Assist Spring (AYP part number)
(Superseded to 532674247)

$

$

Not available

24

Poulan 532105413

Pivot Center Stud (AYP part number)

$

$

Not available

25

Poulan 532105501

Suspension Bracket (AYP part number)

$

$

Not available

26

Poulan 812000037

Klip Ring (AYP part number)

$6.49

$

Usually ships in 3-10 days

0

27

Poulan 819151216

Washer (AYP part number)
(Superseded to 19151216)

$

$

Not available

28

Poulan 532110810

Stop Depth Trunnion

$21.99

$

Usually ships in 3-10 days

0

29

Poulan 532120137

Lift Shaft (AYP part number)

$

$

Not available

30

Poulan 532110904

Heat Side Shield Bracket (AYP part number)

$

$

Not available

32

Poulan 873350600

Hex Jam Nut (AYP part number)
(Superseded to 873220600)

$6.49

$

In Stock, only 4 left!

0

33

Poulan 532110436

Grommet (AYP part number)
(Superseded to 532009151)

$

$

Not available

35

Poulan 532124220

Heat Shield Base

$

$

Not available

36

Poulan 812000022

Klip Ring (AYP part number)

$6.99

$

Usually ships in 3-10 days

0

37

Poulan 819292016

Washer (AYP part number)

$6.49

$

Usually ships in 3-10 days

0

41

Poulan 532124671

Spring Retainer (AYP part number)

$

$

Not available

42

Poulan 532105503

R.H. Lift Link (AYP part number)

$

$

Not available

43

Poulan 532124526

Plunger Button (AYP part number)
(Superseded to 532125925)

$

$

Not available

44

Poulan 532121045

R.H. Panel Side

$

$

Not available

45

Poulan 532109413

Handle Grip (AYP part number)
(Superseded to 532125631)

$6.99

$

In Stock, only 2 left!

0

46

Poulan 532122364

Lift Lever Plunger (AYP part number)
(Superseded to 532125925)

$

$

Not available

47

Poulan 532121002

Lift Lever Assembly (AYP part number)
(Superseded to 532123096)

$

$

Not available

48

Poulan 532121006

Lever Rod Assembly (AYP part number)

$34.99

$

Usually ships in 3-10 days

0

49

Poulan 874780624

Hex Bolt (AYP part number)
(Superseded to 874930624)

$

$

Not available

50

Poulan 873680400

Locknut (AYP part number)
(Superseded to 586668901)

$3.99

$

In Stock, Qty 20+

0

51

Poulan 817490608

Washer Td. Hex Screw (AYP part number)

$6.49

$

Usually ships in 3-10 days

0

52

Poulan 872140508

Carriage Bolt 5/16-18 x 1 (AYP part number)
(Superseded to 595901501)

$3.99

$

In Stock, Qty 17

0

53

Poulan 819111610

Washer (AYP part number)

$6.49

$

Usually ships in 3-10 days

0

54

Poulan 873680500

Locknut
(Superseded to 873800500)

$3.99

$

In Stock, Qty 20+

0

55

Poulan 532007901

Shoulder Bolt (AYP part number)

$4.99

$

Usually ships in 3-10 days

0

56

Poulan 873900400

Hex Flange Nut
(Superseded to 586668901)

$3.99

$

In Stock, Qty 20+

0

57

Poulan 872140606

Carriage Bolt 3/8-16 x 3/4 (AYP part number)

$

$

Not available

58

Poulan 873930600

Centerlock Nut (AYP part number)
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

59

Poulan 874760616

Hex Bolt 3/8-16 x 1 (AYP part number)
(Superseded to 874780616)

$6.49

$

Usually ships in 3-10 days

0

60

Poulan 874780408

Hex Bolt (AYP part number)
(Superseded to 74780408)

$1.49

$

Usually ships in 3-10 days

0

61

Poulan 532124290

Heat Shield Brace

$

$

Not available

62

Poulan 819090816

Washer (AYP part number)

$

$

Not available

68

Poulan 874760512

Hex Bolt 5/16-18 x 3/4 (AYP part number)
(Superseded to 596030501)

$3.99

$

In Stock, Qty 20+

0

69

Poulan 819111216

Washer (AYP part number)
(Superseded to 734116301)

$3.49

$

Usually ships in 3-10 days

0

70

Poulan 810040600

Lock Washer (AYP part number)
(Superseded to 539990118)

$3.49

$

Usually ships in 3-10 days

0
