Y 1438 B - Electrolux/AYP Lawn Tractor (1991) POWER AND MECHANICAL CONTROLS Parts Diagram

Lawn Tractor

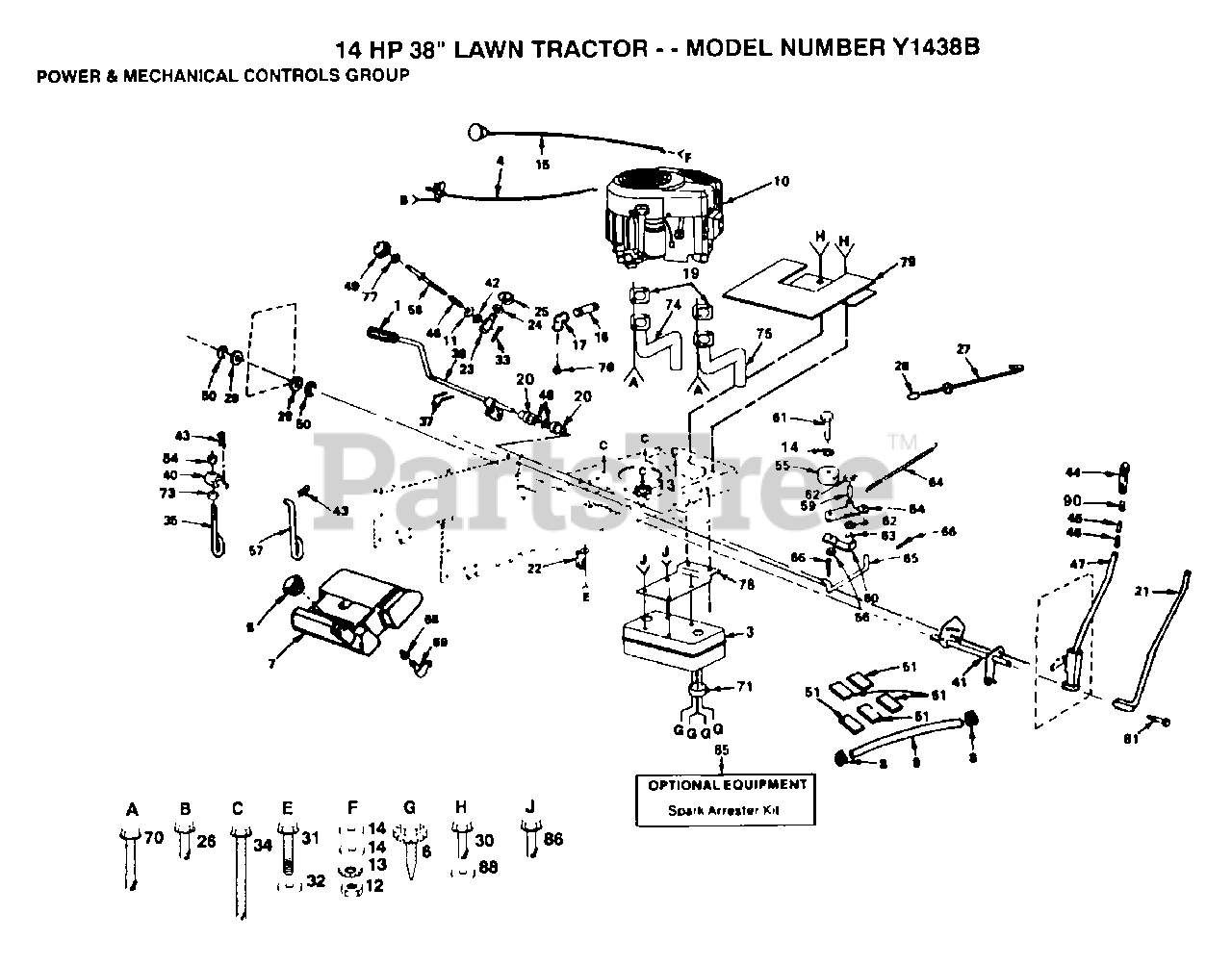

POWER AND MECHANICAL CONTROLS Parts Diagram

  • Title
1

Electrolux/AYP 8883R

PEDAL COVER T
(Superseded to 532008883)

$6.49

$

In Stock, only 4 left!

0

3

$

$

Not available

4

Electrolux/AYP 122927X

SUB= 532132748
(Superseded to 532132748)

$

$

Not available

5

Electrolux/AYP 123549X

SUB= 158990
(Superseded to 581075501)

$26.99

$

Usually ships in 3-10 days

0

6

Electrolux/AYP 17030808

SUB= 17030814
(Superseded to 817030808)

$

$

Not available

7

$

$

Not available

8

Electrolux/AYP 123487X

HOSE CLAMP
(Superseded to 532123487)

$7.49

$

In Stock, Qty 8

0

9

Electrolux/AYP 7833R

HOSE T
(Superseded to 532007833)

$4.99

$

Usually ships in 3-10 days

0

10

Electrolux/AYP 122436X

PIPE, EXHAUST

$

$

Not available

11

Electrolux/AYP 19131016

WASHER
(Superseded to 819131016)

$6.49

$

In Stock, only 2 left!

0

12

Electrolux/AYP 73610600

SUB= 7810H
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

13

Electrolux/AYP 11050600

LOCKWASHER
(Superseded to 810040600)

$3.49

$

Usually ships in 3-10 days

0

14

Electrolux/AYP 19131316

WASHER
(Superseded to 596565301)

$3.99

$

In Stock, Qty 20+

0

15

$

$

Not available

16

Electrolux/AYP 13280336

PIPE NIPPLE LT
(Superseded to 532428287)

$18.99

$

In Stock, Qty 10

0

17

Electrolux/AYP 13200300

ELBOW
(Superseded to 532428287)

$18.99

$

In Stock, Qty 10

0

19

REFER TO IMAGE

$

$

Not available

20

Electrolux/AYP 120183X

NYLON BEARING
(Superseded to 532120183)

$6.49

$

In Stock, Qty 11

0

21

Electrolux/AYP 121006X

LEVER ROD LT
(Superseded to 532121006)

$34.99

$

Usually ships in 3-10 days

0

22

$

$

Not available

23

Electrolux/AYP 110810X

TRUNION LT
(Superseded to 532110810)

$21.99

$

Usually ships in 3-10 days

0

24

Electrolux/AYP 19151216

WASHER
(Superseded to 819151216)

$

$

Not available

25

Electrolux/AYP 12000037

KLIP RING
(Superseded to 812000037)

$6.49

$

Usually ships in 3-10 days

0

26

Electrolux/AYP 17720410

SCREW LT
(Superseded to 817720410)

$

$

Not available

27

Electrolux/AYP 125637X

ROD BRAKE PARK

$3.49

$

Usually ships in 3-10 days

0

28

Electrolux/AYP 71673

PLUNGER CAP T
(Superseded to 532071673)

$4.99

$

In Stock, only 2 left!

0

29

Electrolux/AYP 19292016

WASHER
(Superseded to 819292016)

$6.49

$

Usually ships in 3-10 days

0

30

Electrolux/AYP 17490512

SCREW
(Superseded to 583607701)

$7.49

$

Usually ships in 3-10 days

0

31

Electrolux/AYP 17490612

SCREW
(Superseded to 817000612)

$4.99

$

In Stock, Qty 20+

0

32

Electrolux/AYP 19131312

WASHER
(Superseded to 596133201)

$3.99

$

Usually ships in 3-10 days

0

33

Electrolux/AYP 76020308

SUB= 3145
(Superseded to 876020308)

$

$

Not available

34

Electrolux/AYP 17490624

SCREW LT
(Superseded to 817060624)

$7.49

$

In Stock, only 1 left!

0

35

Electrolux/AYP 110448X

PIVOT PIN T
(Superseded to 532110448)

$7.99

$

Usually ships in 3-10 days

0

36

Electrolux/AYP 122424X

SUB= 149001
(Superseded to 532122424)

$

$

Not available

37

Murray 1572H

SUB= 2882J

$

$

Not available

40

Electrolux/AYP 110447X

SUB= 132793
(Superseded to 532110447)

$

$

Not available

41

Electrolux/AYP 121000X

SHAFT LIFT LT

$48.99

$

Usually ships in 3-10 days

0

42

Electrolux/AYP 110807X

NUT T
(Superseded to 532110807)

$3.99

$

Usually ships in 3-10 days

0

43

Murray 4939M

SUB= 85902

$

$

Not available

44

Electrolux/AYP 109413X

GRIP
(Superseded to 532109413)

$6.99

$

In Stock, only 3 left!

0

45

Electrolux/AYP 122364X

SUB= 125925X
(Superseded to 532122364)

$

$

Not available

46

Electrolux/AYP 2876H

SPRING T
(Superseded to 532002876)

$7.49

$

In Stock, only 1 left!

0

47

Electrolux/AYP 121002X

SUB= 123096X

$

$

Not available

48

Electrolux/AYP 19211616

WASHER LT
(Superseded to 819211616)

$6.49

$

Usually ships in 3-10 days

0

49

Electrolux/AYP 121891X

HDLE ADJ LIFT
(Superseded to 532121891)

$

$

Not available

50

Electrolux/AYP 12000022

E-RING
(Superseded to 812000022)

$6.99

$

Usually ships in 3-10 days

0

51

Electrolux/AYP 106082X

PAD-SPACER LT
(Superseded to 532106082)

$

$

Not available

54

Electrolux/AYP 123789X

ARM IDLER
(Superseded to 532123789)

$

$

Not available

55

$

$

Not available

56

Electrolux/AYP 73680600

SUB= 73690600
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

57

Electrolux/AYP 110029X

LIFT LINK LT
(Superseded to 532110029)

$

$

Not available

58

Electrolux/AYP 110729X

ROD LIFT LT
(Superseded to 532110729)

$

$

Not available

59

Electrolux/AYP 105706X

"LY, BEARING"
(Superseded to 532105706)

$7.49

$

Usually ships in 3-10 days

0

60

Electrolux/AYP 123205X

RETAIN BELT
(Superseded to 532123205)

$6.49

$

Usually ships in 3-10 days

0

61

Electrolux/AYP 74760624

SUB= 74930624
(Superseded to 874760624)

$6.49

$

Usually ships in 3-10 days

0

62

Electrolux/AYP 110812X

WASHER LT
(Superseded to 532110812)

$

$

Not available

63

Electrolux/AYP 12000039

KLIP RING
(Superseded to 812000039)

$6.49

$

Usually ships in 3-10 days

0

64

Electrolux/AYP 105709X

"SPRING, RETURN LT"
(Superseded to 532105709)

$10.99

$

In Stock, Qty 20+

0

65

Electrolux/AYP 105710X

"LINK, CLUTCH T"
(Superseded to 532199652)

$13.99

$

Usually ships in 3-10 days

0

66

Electrolux/AYP 76020412

COTTER PIN
(Superseded to 596029501)

$3.99

$

In Stock, only 2 left!

0

68

Electrolux/AYP 3645J

BUSHING OUTLET T
(Superseded to 532003645)

$3.99

$

In Stock, Qty 9

0

69

Electrolux/AYP 8710J

FUEL TANK STEM GT

$

$

Not available

70

REFER TO IMAGE

$

$

Not available

71

Electrolux/AYP 101326L

DEFLECTOR.222573
(Superseded to 532101326)

$

$

Not available

73

Electrolux/AYP 73360700

NUT
(Superseded to 873610700)

$7.49

$

Usually ships in 3-10 days

0

74

Electrolux/AYP 122434X

TUBE ASSY EXH LH
(Superseded to 532122434)

$

$

Not available

75

Electrolux/AYP 122435X

TUBE ASSY EXH RH
(Superseded to 532122435)

$75.99

$

Usually ships in 3-10 days

0

76

REFER TO IMAGE

$

$

Not available

77

Electrolux/AYP 73350600

NUT
(Superseded to 873220600)

$6.49

$

In Stock, only 4 left!

0

78

Electrolux/AYP 122439X

BRACKET MUFFLER
(Superseded to 532122439)

$

$

Not available

79

$

$

Not available

81

Electrolux/AYP 74780624

"BOLT,HEX"
(Superseded to 874780624)

$6.49

$

Usually ships in 3-10 days

0

84

$2.99

$

Usually ships in 3-10 days

0

85

Electrolux/AYP 121851X

SUB= 532137180

$

$

Not available

86

Electrolux/AYP 17190408

SCREW ST
(Superseded to 817240408)

$7.49

$

Usually ships in 3-10 days

0

88

Murray 19131614

WASHER
(Superseded to 819131612)

$6.49

$

Usually ships in 3-10 days

0

90

Electrolux/AYP 124526X

SUB= 125925X

$

$

Not available

$

$

Not available

Electrolux/AYP 123161X

DECAL, ENGINE INSTRUCTION

$

$

Not available
