Y GT 18H46 A - Electrolux/AYP Garden Tractor (1997) CHASSIS AND ENCLOSURES Parts Diagram

Garden Tractor

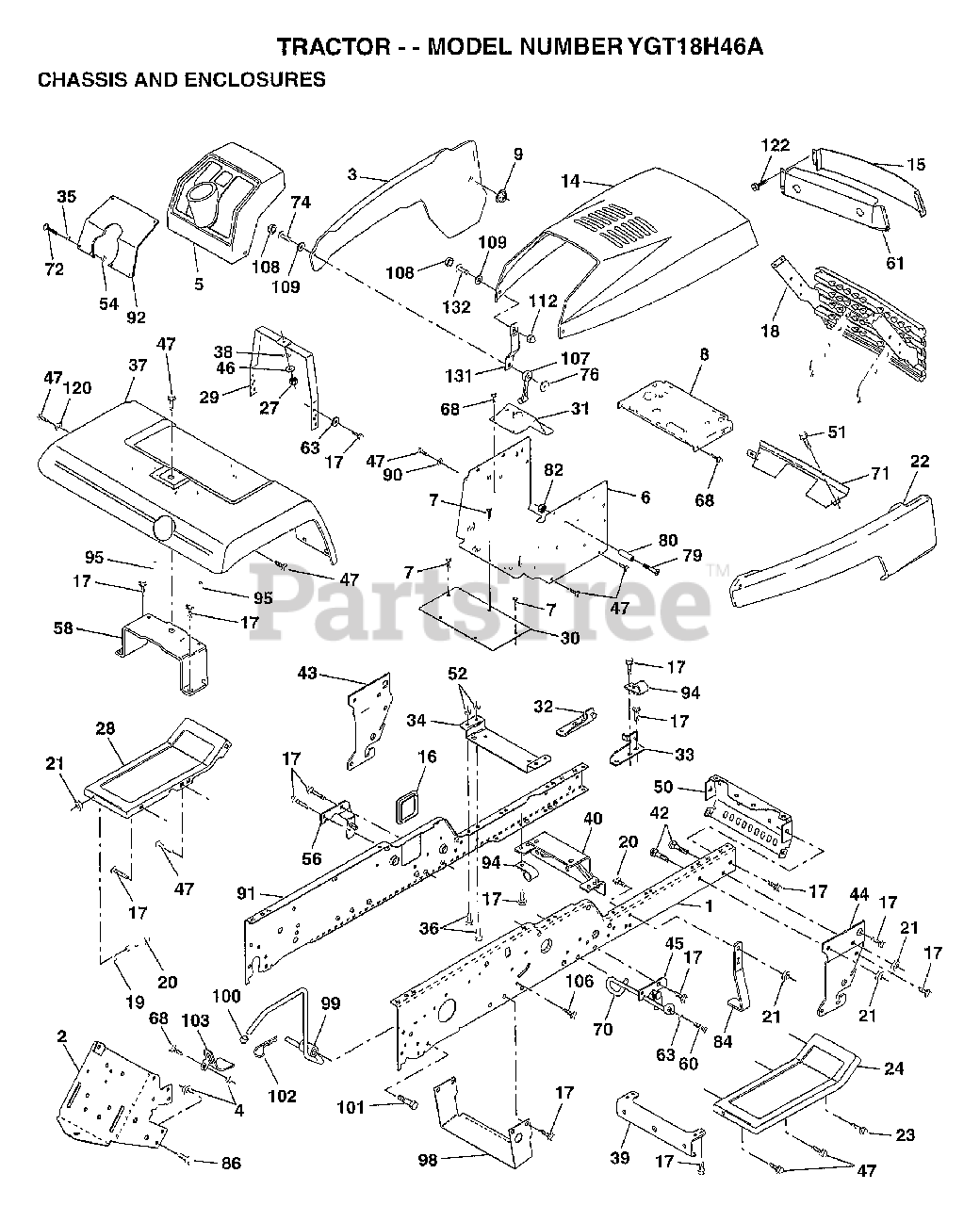

CHASSIS AND ENCLOSURES Parts Diagram

  • Title
1

Electrolux/AYP 150253

"RAIL,FRAME RH"
(Superseded to 532180375)

$56.99

$

Usually ships in 3-10 days

0

2

Electrolux/AYP 140506

DRAWBAR GT
(Superseded to 175282)

$

$

Not available

3

Electrolux/AYP 150302X428

"PANEL ASM-SIDE,LH"

$

$

Not available

4

Electrolux/AYP 73800700

NUT.7/16
(Superseded to 873800700)

$4.99

$

Usually ships in 3-10 days

0

5

Electrolux/AYP 140398

DASHBOARD BLACK
(Superseded to 584445901)

$21.99

$

Usually ships in 3-10 days

0

6

Electrolux/AYP 157882

DASH LOWER
(Superseded to 532157882)

$

$

Not available

7

Electrolux/AYP 17720408

SCREW
(Superseded to 817240408)

$7.49

$

Usually ships in 3-10 days

0

8

Electrolux/AYP 145166

SUPPORT.DASH.BTRY
(Superseded to 532145166)

$

$

Not available

9

Electrolux/AYP 108067X

PAL NUT LT
(Superseded to 532108067)

$

$

Not available

14

Electrolux/AYP 150301X428

"HOOD, YARD PRO"

$

$

Not available

15

Electrolux/AYP 146459

LENS.BAR.CLEAR
(Superseded to 582966101)

$11.99

$

Usually ships in 3-10 days

0

16

Electrolux/AYP 121794X

COVER ACCESS
(Superseded to 532121794)

$

$

Not available

17

Electrolux/AYP 17490612

SCREW
(Superseded to 817000612)

$4.99

$

In Stock, Qty 20+

0

$50.99

$

Usually ships in 3-10 days

0

19

Electrolux/AYP 19131312

WASHER
(Superseded to 596133201)

$3.99

$

Usually ships in 3-10 days

0

20

Electrolux/AYP 74760616

BOLT
(Superseded to 874780616)

$6.49

$

Usually ships in 3-10 days

0

21

Electrolux/AYP 73680600

SUB= 73690600
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

22

Electrolux/AYP 150303X428

"PANEL ASM SIDE,RH"
(Superseded to 167237X428)

$

$

Not available

23

Electrolux/AYP 17490616

SCREW GTV
(Superseded to 817000616)

$7.49

$

In Stock, Qty 6

0

24

Electrolux/AYP 145243X428

FOOTREST.RH.LT/GT
(Superseded to 532182508)

$27.99

$

Usually ships in 3-10 days

0

27

Electrolux/AYP 73220400

SUB= 50675
(Superseded to 532050675)

$6.49

$

In Stock, only 1 left!

0

28

Electrolux/AYP 145244X428

FOOTREST PNT LH
(Superseded to 532182507)

$27.99

$

Usually ships in 3-10 days

0

29

Electrolux/AYP 145205

DASH.SUPT.YP/HUSQ
(Superseded to 532145205)

$

$

Not available

30

Electrolux/AYP 145052

SADDLE.HYDRO.95
(Superseded to 532145052)

$

$

Not available

31

Electrolux/AYP 145183

BRAKET.SUPT.STEER
(Superseded to 532145183)

$

$

Not available

32

Electrolux/AYP 141315

BRACKET ASM FRAME
(Superseded to 532141315)

$7.99

$

Usually ships in 3-10 days

0

33

Electrolux/AYP 141314

BRACKET ASM FRAME
(Superseded to 532141314)

$

$

Not available

34

Electrolux/AYP 142131

BRACKET.ENG.SUPT.
(Superseded to 532142131)

$6.49

$

Usually ships in 3-10 days

0

35

Electrolux/AYP 19111116

WASHER
(Superseded to 596204101)

$3.99

$

In Stock, Qty 20+

0

36

Electrolux/AYP 74780512

BOLT
(Superseded to 596030501)

$3.99

$

In Stock, Qty 20+

0

37

Electrolux/AYP 140002X428

"FENDER WS,FTK"
(Superseded to 167270X428)

$

$

Not available

38

Electrolux/AYP 10040400

LOCKWASHER
(Superseded to 810040400)

$3.99

$

In Stock, only 3 left!

0

39

Electrolux/AYP 136961

BRACKET.AXLE.FRT.
(Superseded to 532175278)

$

$

Not available

40

Electrolux/AYP 156111

"BRKT SUPPORT,AXLE"
(Superseded to 532156111)

$9.49

$

Usually ships in 3-10 days

0

42

Murray 72140608

SUB= 72110608

$

$

Not available

43

Electrolux/AYP 136939

BRACKET.SUS.FT.LH
(Superseded to 532136939)

$

$

Not available

44

Electrolux/AYP 136940

BRACKET.SUS.FT.RH
(Superseded to 532136940)

$

$

Not available

45

Electrolux/AYP 145913

BRACKET ASM., SUSP CHASSIS RH
(Superseded to 917145913)

$14.99

$

Usually ships in 3-10 days

0

46

Electrolux/AYP 19091216

WASHER PM
(Superseded to 819091216)

$4.99

$

In Stock, only 3 left!

0

47

Electrolux/AYP 17490608

SCREW LT
(Superseded to 817490608)

$6.49

$

Usually ships in 3-10 days

0

50

Electrolux/AYP 152728

"BRKT CHASSIS,FRNT"
(Superseded to 532152728)

$

$

Not available

51

Electrolux/AYP 17580408

SCREW CRT
(Superseded to 817580408)

$

$

Not available

52

Murray 73680500

SUB= 73690500
(Superseded to 873800500)

$3.99

$

In Stock, Qty 20+

0

$2.99

$

Usually ships in 3-10 days

0

56

Electrolux/AYP 145914

BRACKET ASM., SUSP CHASSIS LH

$

$

Not available

58

Electrolux/AYP 137113

BRKT.ASM.FENDER
(Superseded to 532183569)

$14.99

$

Usually ships in 3-10 days

0

60

Electrolux/AYP 17490620

SCREW
(Superseded to 817060620)

$7.49

$

In Stock, only 3 left!

0

61

Electrolux/AYP 147717

BEZEL.ASM.
(Superseded to 583678801)

$6.99

$

Usually ships in 3-10 days

0

63

Murray 19131614

WASHER
(Superseded to 819131612)

$6.49

$

Usually ships in 3-10 days

0

68

Electrolux/AYP 17490508

SCREW LT
(Superseded to 817490508)

$6.49

$

Usually ships in 3-10 days

0

70

Electrolux/AYP 137159

GUIDE.BELT.MID.SP
(Superseded to 532177679)

$9.99

$

Usually ships in 3-10 days

0

71

$

$

Not available

72

Electrolux/AYP 74180512

SCREW
(Superseded to 874180512)

$4.99

$

Usually ships in 3-10 days

0

74

Electrolux/AYP 74191008

SCREW
(Superseded to 871191008)

$6.49

$

Usually ships in 3-10 days

0

76

Electrolux/AYP 2029J

WELDNUT
(Superseded to 596987401)

$3.99

$

In Stock, Qty 20+

0

79

Electrolux/AYP 74981020

SCREW
(Superseded to 874981024)

$9.99

$

In Stock, Qty 19

0

80

Electrolux/AYP 7206J

SPACER LT
(Superseded to 532007206)

$7.49

$

In Stock, Qty 8

0

$2.49

$

Usually ships in 3-10 days

0

84

Electrolux/AYP 142992

STOP.OVER.CENTER
(Superseded to 532142992)

$6.49

$

Usually ships in 3-10 days

0

86

Electrolux/AYP 74760716

BOLT
(Superseded to 874780716)

$4.99

$

Usually ships in 3-10 days

0

90

Electrolux/AYP 11050600

LOCKWASHER
(Superseded to 810040600)

$3.49

$

Usually ships in 3-10 days

0

91

Electrolux/AYP 156586

"RAIL FRAME,LH"
(Superseded to 532180374)

$56.99

$

Usually ships in 3-10 days

0

92

Electrolux/AYP 156286X010

"PLATE DASH,SLKSCR"

$3.49

$

Usually ships in 3-10 days

0

94

Electrolux/AYP 100207K

CLIP GTV
(Superseded to 532100207)

$4.99

$

Usually ships in 3-10 days

0

95

Electrolux/AYP 105531X

NUT-PUSH YT
(Superseded to 532105531)

$2.99

$

Usually ships in 3-10 days

0

98

Electrolux/AYP 140503

BRACKET SKID CHAS
(Superseded to 175847)

$

$

Not available

99

Electrolux/AYP 140871

ROD BYPASS
(Superseded to 532140871)

$

$

Not available

$

$

Not available

101

Electrolux/AYP 17490628

SCREW LT
(Superseded to 817490628)

$3.49

$

Usually ships in 3-10 days

0

102

Electrolux/AYP 4497H

RETAINER M
(Superseded to 532004497)

$10.99

$

In Stock, Qty 20+

0

103

Electrolux/AYP 142273

LOCK BYPASS BRKT
(Superseded to 532142273)

$

$

Not available

106

Electrolux/AYP 138776

SUB= 157722
(Superseded to 584953901)

$3.49

$

In Stock, Qty 20+

0

107

Electrolux/AYP 109808X

HOOD LATCH T
(Superseded to 532109808)

$4.99

$

In Stock, Qty 20+

0

108

Electrolux/AYP 110356X

SNAP CAP LT
(Superseded to 532110356)

$3.99

$

Usually ships in 3-10 days

0

109

Electrolux/AYP 110357X

WASHER LT
(Superseded to 532110357)

$

$

Not available

112

Electrolux/AYP 60867

ACORN NUT RB
(Superseded to 532060867)

$4.99

$

In Stock, Qty 20+

0

120

Electrolux/AYP 19131616

WASHER HYT
(Superseded to 819131612)

$6.49

$

Usually ships in 3-10 days

0

122

Electrolux/AYP 17030814

SUB= 91817030814
(Superseded to 532161464)

$

$

Not available

131

Electrolux/AYP 150195

BKT.SPT.HOOD/PANL
(Superseded to 532150195)

$

$

Not available

132

Electrolux/AYP 74291006

SCREW.10-24X3/8.
(Superseded to 874291006)

$2.99

$

Usually ships in 3-10 days

0

Electrolux/AYP 8022J

PLUG-DASH T
(Superseded to 532125085)

$

$

Not available
