Y GT 18H46 A - Electrolux/AYP Garden Tractor (1997) TRANSAXLE Parts Diagram

Garden Tractor

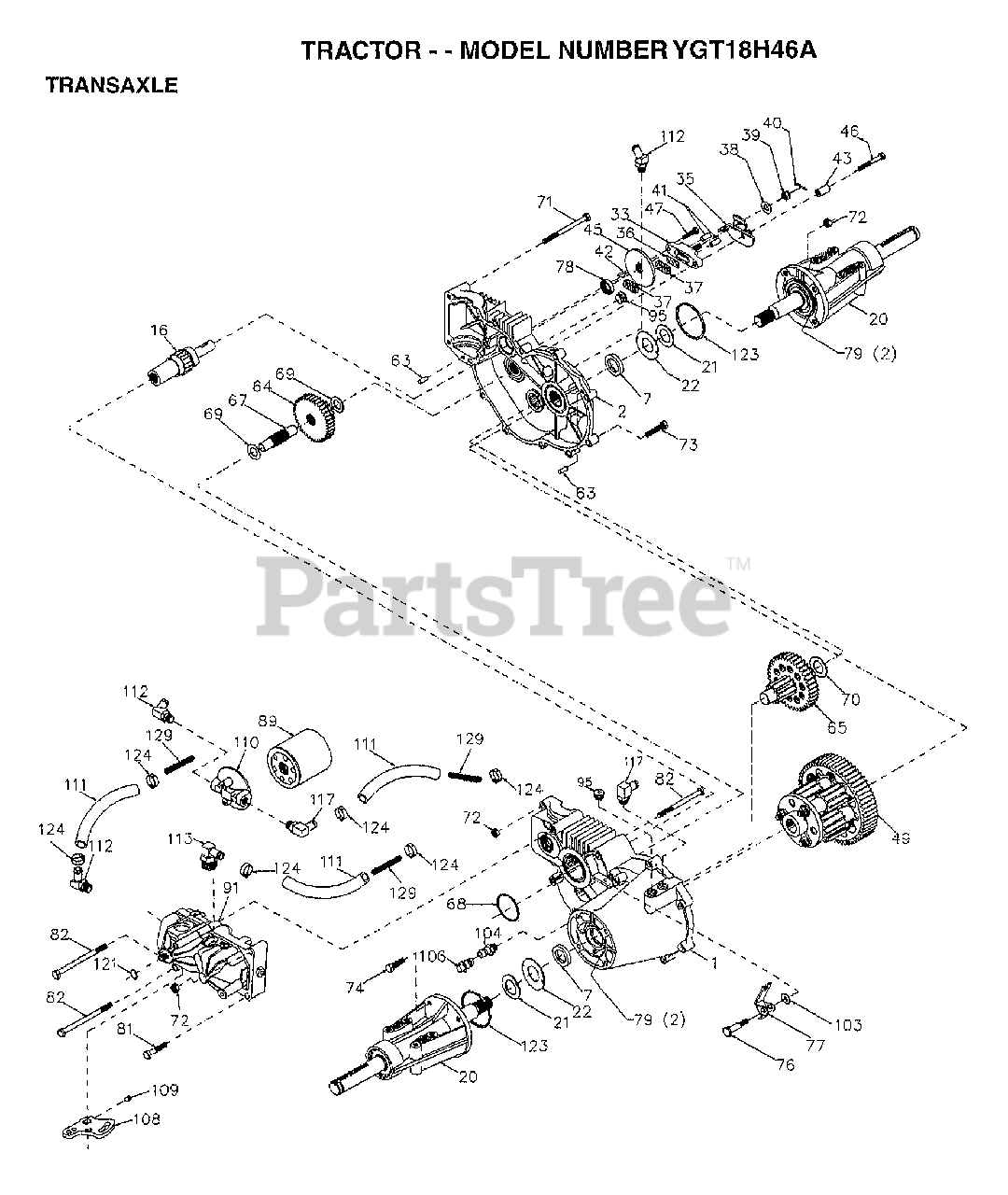

TRANSAXLE Parts Diagram

  • Title
1

Electrolux/AYP 142874

HOUSING LH 70086
(Superseded to 532142874)

$

$

Not available

2

Electrolux/AYP 142875

HOUSING RH 70088
(Superseded to 532142875)

$

$

Not available

7

Electrolux/AYP 153765

SEAL.OIL.44782.HY
(Superseded to 532153765)

$

$

Not available

16

Electrolux/AYP 142876

SHAFT BRAKE 62877
(Superseded to 532142876)

$461.99

$

Usually ships in 3-10 days

0

20

Electrolux/AYP 142877

AXLE MTG 70087
(Superseded to 532142877)

$311.99

$

Usually ships in 3-10 days

0

21

Electrolux/AYP 142878

WASHER 44805
(Superseded to 532142878)

$6.99

$

Usually ships in 3-10 days

0

22

Electrolux/AYP 142879

WASHER 44806
(Superseded to 532142879)

$

$

Not available

33

Electrolux/AYP 142929

YOKE.BRAKE.62589
(Superseded to 583041701)

$40.99

$

Usually ships in 3-10 days

0

35

Electrolux/AYP 142880

ARM BRAKE 50214
(Superseded to 532142880)

$36.99

$

Usually ships in 3-10 days

0

36

Electrolux/AYP 142882

PUCK PLATE 44134
(Superseded to 584289601)

$6.49

$

Usually ships in 3-10 days

0

37

Electrolux/AYP 142883

PUCK BRAKE 44132
(Superseded to 532142883)

$8.99

$

In Stock, only 4 left!

0

38

Electrolux/AYP 142884

WASHER HYD 44130
(Superseded to 532142884)

$5.99

$

Usually ships in 3-10 days

0

39

Electrolux/AYP 142885

SUB= 144607

$

$

Not available

40

Electrolux/AYP 142886

SUB= 144608

$

$

Not available

41

Electrolux/AYP 142887

PIN BRAKE 44127
(Superseded to 532142887)

$6.49

$

Usually ships in 3-10 days

0

42

Electrolux/AYP 142888

KEY HI PRO 44143
(Superseded to 532142888)

$7.49

$

In Stock, only 1 left!

0

43

Electrolux/AYP 142889

SPACER 50259
(Superseded to 532142889)

$3.99

$

Usually ships in 3-10 days

0

45

Electrolux/AYP 142890

DISC BRAKE 44090
(Superseded to 532142890)

$28.99

$

Usually ships in 3-10 days

0

46

Electrolux/AYP 142891

BOLT 1/4-20 44276
(Superseded to 532142891)

$4.99

$

Usually ships in 3-10 days

0

47

Electrolux/AYP 142892

BOLT 1/4-20 44433
(Superseded to 532142892)

$4.99

$

Usually ships in 3-10 days

0

49

Electrolux/AYP 153766

DIFFRENTIAL.70251
(Superseded to 532153766)

$

$

Not available

63

Electrolux/AYP 142894

PIN DOWL 44757
(Superseded to 532142894)

$14.99

$

Usually ships in 3-10 days

0

64

Electrolux/AYP 150818

GEAR.14-38.44776
(Superseded to 532150818)

$42.99

$

Usually ships in 3-10 days

0

65

Electrolux/AYP 142897

PINION DRIV 70051
(Superseded to 532142897)

$188.99

$

Usually ships in 3-10 days

0

67

Electrolux/AYP 142898

SHAFT-44779
(Superseded to 532142898)

$37.99

$

Usually ships in 3-10 days

0

68

Electrolux/AYP 142899

O RING 44781
(Superseded to 532142899)

$3.99

$

Usually ships in 3-10 days

0

69

Electrolux/AYP 142900

WASHER 44795
(Superseded to 532142900)

$2.99

$

Usually ships in 3-10 days

0

70

Electrolux/AYP 142901

WASHER 44794
(Superseded to 532142901)

$2.99

$

Usually ships in 3-10 days

0

71

Electrolux/AYP 142902

BOLT 5/16 44827
(Superseded to 532142902)

$4.99

$

Usually ships in 3-10 days

0

72

Electrolux/AYP 153767

LOCKNUT.43064
(Superseded to 532153767)

$4.99

$

Usually ships in 3-10 days

0

73

Electrolux/AYP 142904

BOLT 5/16 44841
(Superseded to 532161159)

$6.49

$

Usually ships in 3-10 days

0

74

Electrolux/AYP 142905

SCREW 5/16 45089
(Superseded to 532142905)

$

$

Not available

76

Electrolux/AYP 142907

BOLT SHOULD 44785
(Superseded to 532142907)

$3.99

$

Usually ships in 3-10 days

0

77

Electrolux/AYP 142908

ARM FREEWHL 44786
(Superseded to 532142908)

$18.99

$

Usually ships in 3-10 days

0

78

Electrolux/AYP 142909

SEAL.OIL.44761
(Superseded to 532142909)

$18.99

$

In Stock, only 1 left!

0

79

Electrolux/AYP 153768

SUB= 126976X

$

$

Not available

81

Electrolux/AYP 142910

BOLT 5/16 43084
(Superseded to 532142910)

$

$

Not available

82

Electrolux/AYP 142911

BOLT 5/16 44820
(Superseded to 532142911)

$

$

Not available

89

Electrolux/AYP 142912

FILTER SPIN 50037
(Superseded to 532182642)

$

$

Not available

91

Electrolux/AYP 153769

PUMP.BDU-10L-122
(Superseded to 532153769)

$1322.99

$

Usually ships in 3-10 days

0

95

Electrolux/AYP 142914

PLUG.9005110-5600
(Superseded to 532142914)

$

$

Not available

96

Electrolux/AYP 153770

FITTING.SAE.50257
(Superseded to 582980901)

$28.99

$

Usually ships in 3-10 days

0

103

Electrolux/AYP 142916

WASHER.50169
(Superseded to 532142916)

$3.99

$

Usually ships in 3-10 days

0

104

Electrolux/AYP 142917

CAP.VENT.70109
(Superseded to 532142578)

$46.99

$

Usually ships in 3-10 days

0

106

Electrolux/AYP 142918

O-RING.ASM.70110
(Superseded to 532142918)

$

$

Not available

108

Electrolux/AYP 142919

ARM.CONTROL.45007
(Superseded to 532142919)

$21.99

$

Usually ships in 3-10 days

0

109

Electrolux/AYP 142920

SCREW.SET.50018.
(Superseded to 532142920)

$9.99

$

Usually ships in 3-10 days

0

110

Electrolux/AYP 142921

FILTER.HEAD.50207
(Superseded to 532142921)

$103.99

$

Usually ships in 3-10 days

0

111

Electrolux/AYP 150820

HOSE.50632
(Superseded to 532150820)

$28.99

$

Usually ships in 3-10 days

0

112

Electrolux/AYP 150823

FITTING.SAE.50604
(Superseded to 532150823)

$42.99

$

Usually ships in 3-10 days

0

113

Electrolux/AYP 150821

FITTING.SAE.50592
(Superseded to 532150821)

$42.99

$

Usually ships in 3-10 days

0

117

Electrolux/AYP 150822

FITTING.SAE.50589
(Superseded to 532150822)

$37.99

$

Usually ships in 3-10 days

0

123

Electrolux/AYP 150824

O-RING.50405
(Superseded to 532150824)

$3.99

$

Usually ships in 3-10 days

0

124

Electrolux/AYP 150825

CLAMP.50590
(Superseded to 532150825)

$4.99

$

Usually ships in 3-10 days

0

129

Electrolux/AYP 153771

SPRING.LONG.50667
(Superseded to 532153771)

$4.99

$

Usually ships in 3-10 days

0
