YZ 13381 BE (82532) - Snapper Yard Cruiser 38" Zero-Turn Mower, 13hp Deck Lift Handle Assembly Parts Diagram

Yard Cruiser 38" Zero-Turn Mower, 13hp

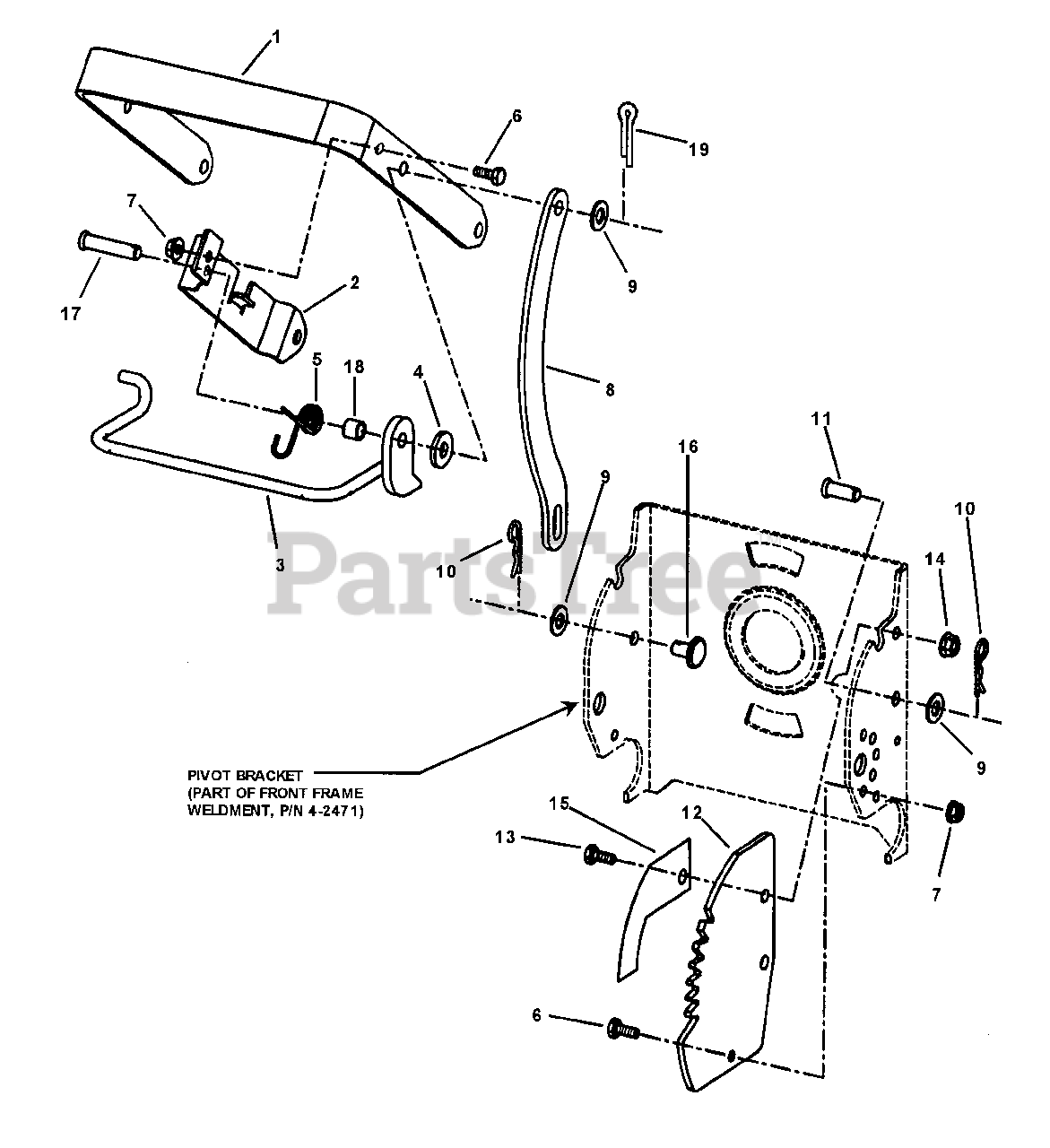

Deck Lift Handle Assembly Parts Diagram

  • Title
1

Snapper 7041924

HANDLE, Deck Lift

$

$

Not available

2

Snapper 7041925

BRACKET, Pivot Support

$

$

Not available

3

Snapper 7046220

LEVER, Deck Lift/Handle Release

Note: (Series 1)

$

$

Not available

Snapper 7058090

LEVER, Deck Lift/Handle Release
(Superseded to 7058090YP)

Note: (Series 2)

$34.99

$

Usually ships in 2-12 days

0

4

Snapper 7029040

WASHER, Slipper
(Superseded to 7029040YP)

$2.99

$

Usually ships in 2-12 days

0

5

Snapper 7046489

SPRING, Torsion (Deck Position)
(Superseded to 7046489YP)

$7.99

$

Usually ships in 2-12 days

0

6

Snapper 7090072

SCREW, 1/4-20 x 5/8" Hex head Cap, Gr. 5
(Superseded to 001X38MA)

$4.49

$

In Stock, Qty 20+

0

7

Snapper 7091584

NUT, 1/4-20 Hex Flange Lock
(Superseded to 703233)

Note: Was 90583

$4.49

$

In Stock, only 2 left!

0

8

Snapper 7035489

BAR, Deck Lift

$

$

Not available

9

Snapper 7090122

WASHER, 3/8" Flat
(Superseded to 703878)

Note: Was 91514

$3.99

$

In Stock, Qty 20+

0

10

Snapper 7091503

HAIRPIN, 3/32 x 1-1/2"
(Superseded to 7091503SM)

$3.99

$

In Stock, Qty 20+

0

11

Snapper 7046392

PIN, 3/8 x 7/8" Large Head Clevis
(Superseded to 7046392YP)

$2.99

$

Usually ships in 2-12 days

0

12

Snapper 7041926

PLATE, Detent

Note: (Series 1)

$

$

Not available

Snapper 7058077

PLATE, Detent
(Superseded to 7058077YP)

Note: (Series 2)

$26.99

$

Usually ships in 2-12 days

0

13

Snapper 7091318

SCREW, 5/16-18 x 3/4" Hex Cap, Gr.5
(Superseded to 704287)

$3.99

$

In Stock, Qty 19

0

14

Snapper 7091601

NUT, 5/16-18 Hex Flange Lock, Gr.5
(Superseded to 703409)

Note: Was 91070

$5.49

$

In Stock, Qty 20+

0

15

Snapper 7046457

DECAL, Deck Position
(Superseded to 7046457YP)

$8.49

$

In Stock, only 1 left!

0

16

Snapper 7091887

PIN, 3/8 x 1/2" Expanded Head Clevis

$

$

Not available

17

Snapper 7046491

PIN, 3/8 x 1-5/8" Clevis

$

$

Not available

18

$

$

Not available

19

Snapper 7091597

PIN, 3/32" x 3/4" Cotter
(Superseded to 703312)

$3.99

$

In Stock, Qty 20+

0
