ZTX 200 (2691710-00) - Snapper 42"/107cm Zero-Turn Mower, 8240 Series Briggs & Stratton 42" Mower Deck - Clutch & Support Group Parts Diagram

42"/107cm Zero-Turn Mower, 8240 Series Briggs & Stratton

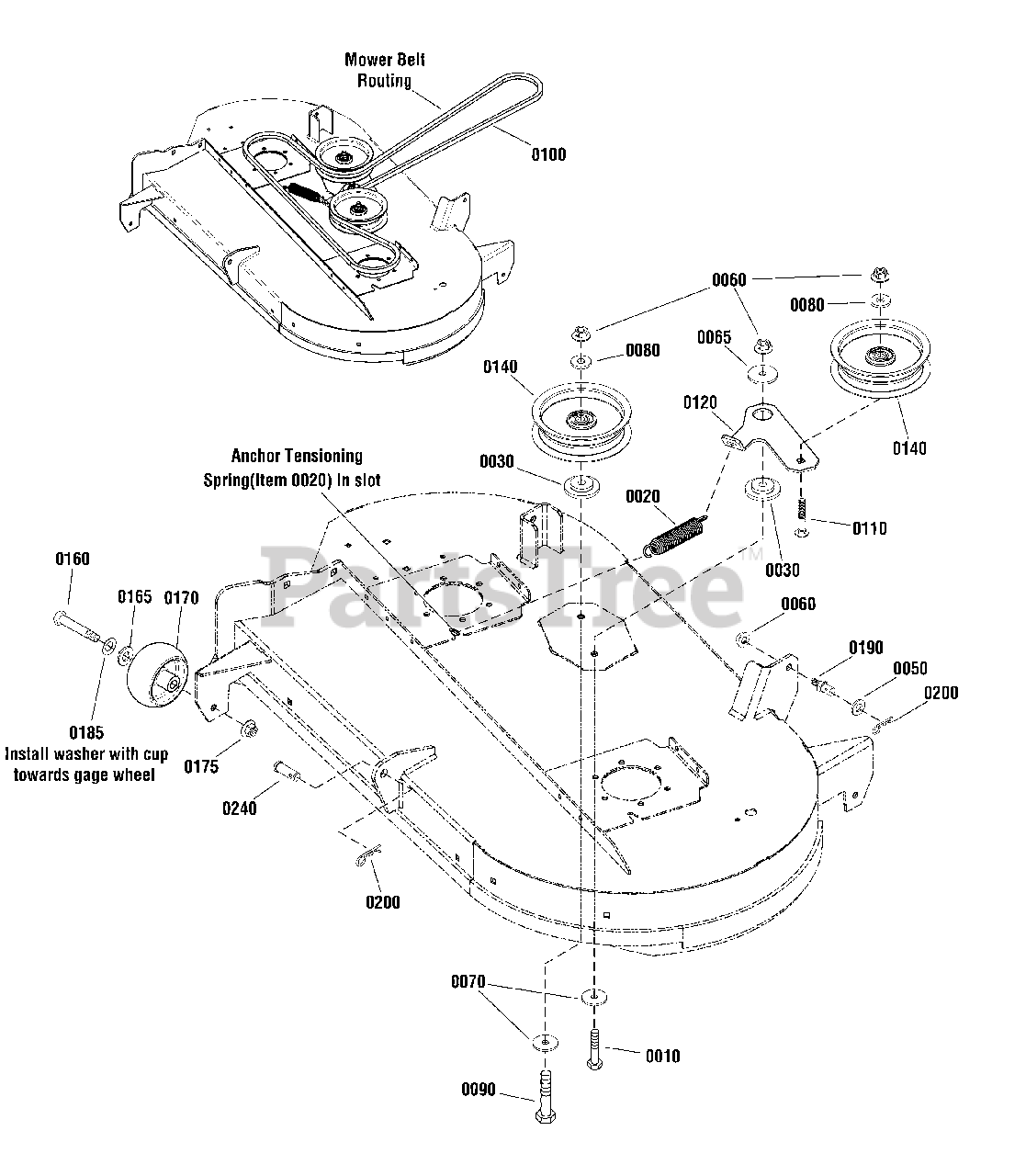

42" Mower Deck - Clutch & Support Group Parts Diagram

  • Title
0010

Snapper 703406

CAPSCREW, Hex Head, 3/8-16 X 1 1/2, GR5

$4.99

$

In Stock, only 4 left!

0

0020

Snapper 1715772SM

SPRING, Extension

$13.99

$

In Stock, only 2 left!

0

0030

Snapper 706128

SPACER, Idler

$6.99

$

Usually ships in 2-12 days

0

0050

Snapper 703853

WASHER, 1/2

$4.99

$

In Stock, Qty 20+

0

0060

Snapper 703158

NUT, Hex Flange, 3/8-16

$3.49

$

In Stock, Qty 20+

0

0065

Snapper 5025305SM

WASHER, .41 X 1.75 X .14

$3.99

$

In Stock, only 1 left!

0

0070

Snapper 703591

WASHER, Flat, 13/32 x 1 1/2 x 1/8

$5.49

$

In Stock, Qty 14

0

0080

Snapper 703878

WASHER, Flat, 13/32 x 7/8 x .083

$3.99

$

In Stock, Qty 20+

0

0090

Snapper 703133

CAPSCREW, Hex Head, 3/8-16 X 2 3/4, GR5

$3.99

$

In Stock, only 1 left!

0

0100

Snapper 1758101YP

BELT, 113.0 Effective Length

$64.99

$

In Stock, Qty 7

0

0110

Snapper 7900009SM

BOLT, Carriage, 3/8-16 X 2 1/4

$3.99

$

In Stock, only 1 left!

0

0120

Snapper 1758789AYP

ARM, Idler

$28.99

$

In Stock, only 2 left!

0

0140

Snapper 7034422SM

PULLEY, Flat Idler

$38.99

$

In Stock, Qty 11

0

0160

Snapper 2108765SM

BOLT, Wheel, 3/8-16 X 2.781

$6.49

$

In Stock, Qty 20+

0

0165

Snapper 703853

WASHER, 1/2

$4.99

$

In Stock, Qty 20+

0

0170

Snapper 1714760SM

GAUGE WHEEL

$6.49

$

In Stock, Qty 20+

0

0175

Snapper 703158

NUT, Hex Flange, 3/8-16

$3.49

$

In Stock, Qty 20+

0

0185

Snapper 0020X3MA

WASHER, Spring

$4.49

$

In Stock, Qty 14

0

0190

Snapper 704054

PIN, Threaded Shoulder, 3/8-16 X 11/16

$7.49

$

In Stock, Qty 19

0

0200

Snapper 703300

PIN, Hair, 3/32 x 1 5/8

$3.99

$

In Stock, Qty 20+

0

0240

Snapper 5025479YP

PIN, Clevis, 1/2 X 1 23/64

$3.99

$

In Stock, Qty 19

0
