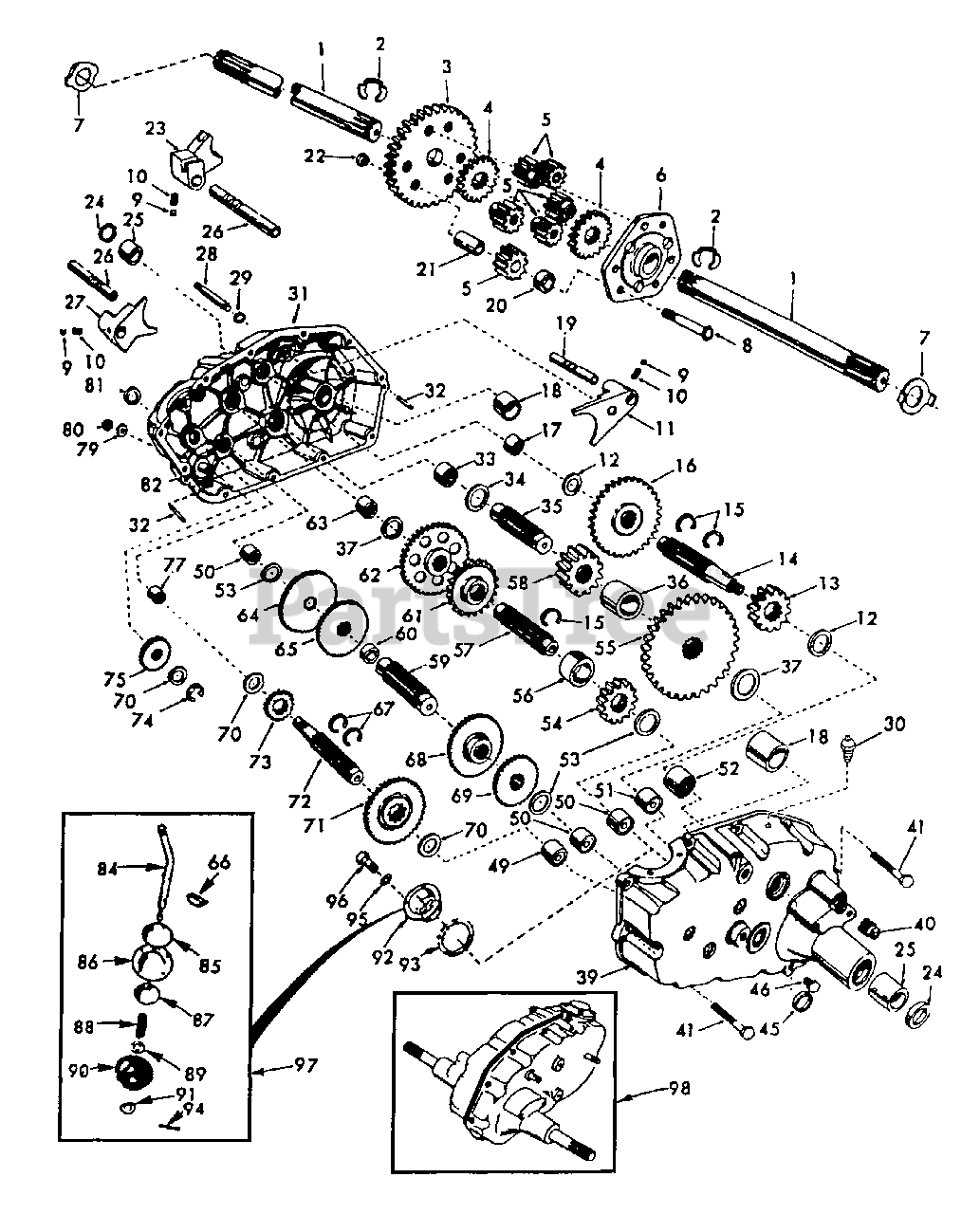

PP 1846 A - Poulan Pro Lawn Tractor Transaxle Parts Diagram

Lawn Tractor

Transaxle Parts Diagram

  • Title
1

Poulan 4197R

Axle Shaft

$

$

Not available

2

Poulan 12000034

Retaining Ring
(Superseded to 812000034)

$

$

Not available

3

Poulan 4199R

Final Drive Gear

$100.99

$

Usually ships in 3-10 days

0

4

Poulan 4216R

Differential Gear
(Superseded to 532004216)

$12.99

$

Usually ships in 3-10 days

0

5

Poulan 4215R

Differential Pinion
(Superseded to 532004215)

$9.99

$

Usually ships in 3-10 days

0

6

Poulan 4217R

Differential Carrier
(Superseded to 532004217)

$23.99

$

Usually ships in 3-10 days

0

7

Poulan 6256H

Axle Thrust Washer

$

$

Not available

8

Poulan 74020652

Bolt, Hex Head 3/8-24 x 3-1/4 (1" Thread Length)
(Superseded to 874020652)

$4.99

$

Usually ships in 3-10 days

0

9

Poulan 7392M

Steel Ball (AYP part number)

$

$

Not available

10

Poulan 137261

Spring Shift Fork Detent (AYP part number)

$

$

Not available

11

Poulan 4985R

Shift Fork, High-Low Range

$

$

Not available

12

Poulan 6266H

Thrust Bearing Race
(Superseded to 532006266)

$7.99

$

In Stock, Qty 20+

0

13

Poulan 4212R

4th Reduction Pinion
(Superseded to 532004212)

$8.99

$

Usually ships in 3-10 days

0

14

Poulan 137125

Shaft, Brake
(Superseded to 532137125)

$78.99

$

Usually ships in 3-10 days

0

15

Poulan 6276H

Snap Ring, Crescent Type

$

$

Not available

16

Poulan 633A63

High-Low Range Gears
(Superseded to 532063363)

$51.99

$

Usually ships in 3-10 days

0

17

Poulan 8118M

Needle Bearing
(Superseded to 532008118)

$8.99

$

Usually ships in 3-10 days

0

18

Poulan 8740H1

Sintered Iron Bearing (AYP part number)
(Superseded to 583086901)

$6.49

$

Usually ships in 3-10 days

0

19

Poulan 122238X

Shift Fork Shaft, High-Low Range
(Superseded to 532122238)

$8.99

$

Usually ships in 3-10 days

0

20

Poulan 4218R

Differential Pinion Spacer
(Superseded to 532004218)

$3.99

$

Usually ships in 3-10 days

0

21

Poulan 6252H1

Differential Pinion Bushing
(Superseded to 532006252)

$5.99

$

Usually ships in 3-10 days

0

22

Poulan 7810H

Gripco Centerlock Nut 3/8-24
(Superseded to 873680600)

$3.99

$

Usually ships in 3-10 days

0

23

Poulan 6262H

Shift Fork, R.H.
(Superseded to 532006262)

$28.99

$

Usually ships in 3-10 days

0

24

Poulan 7393R

Oil Seal
(Superseded to 532007393)

$6.49

$

In Stock, Qty 7

0

25

Poulan 992R1

Sintered Iron Bearing (AYP part number)
(Superseded to 532178285)

$

$

Not available

26

Poulan 139111

Shift Fork Shaft
(Superseded to 532139111)

$

$

Not available

27

Poulan 4986R

Shift Fork, L.H.

$

$

Not available

28

Poulan 122254X

Shift Shaft, High-Low Range
(Superseded to 532122254)

$

$

Not available

29

Poulan 6269H

Oil Seal
(Superseded to 532006269)

$

$

Not available

30

Poulan 5855H

Pressure Relief Valve
(Superseded to 532005855)

$4.99

$

Usually ships in 3-10 days

0

31

Poulan 139538

Gearcase, Reverse idler Shaft and Bearings, R.H. (AYP part number)
(Superseded to 532174731)

Note: (Includes Key No.'s 17,18, 25, 33, 50, 63, 77 and 82)

$

$

Not available

32

Poulan 6277H

Dowel Pin
(Superseded to 532006277)

$

$

Not available

33

Poulan 4225R

Needle Bearing
(Superseded to 532004225)

$14.99

$

Usually ships in 3-10 days

0

34

Poulan 7396H

Thrust Bearing Race
(Superseded to 532007396)

$

$

Not available

35

Poulan 4198R

4th Reduction Gear Shaft
(Superseded to 532004198)

$31.99

$

Usually ships in 3-10 days

0

36

Poulan 4200R

4th Reduction Gear Spacer (AYP part number)

$

$

Not available

37

Poulan 7395H

Thrust Bearing Race
(Superseded to 532007395)

$6.49

$

Usually ships in 3-10 days

0

39

Poulan 139536

Gearcase and Bearings, L.H. (AYP part number)

Note: (Includes Key Numbers 18, 25, 49, 50 (2), 51 and 52)

$

$

Not available

40

Poulan 13320400

Pipe Plug 1/2-14 N.P.T.

$

$

Not available

41

Poulan 17580520

Bolt, Hex 5/16-18 UNC x 1-1/4

$5.99

$

In Stock, only 3 left!

0

45

Poulan 6271H

Oil Seal
(Superseded to 532006271)

$

$

Not available

46

Poulan 13060200

Pipe Plug 1/4-18 N.P.T. (AYP part number)

$

$

Not available

49

Poulan 4895H

Needle Bearing
(Superseded to 532004895)

$17.99

$

In Stock, Qty 20+

0

50

Poulan 4222R

Needle Bearing
(Superseded to 532004222)

$8.99

$

Usually ships in 3-10 days

0

51

Poulan 1529R

Needle Bearing

$

$

Not available

52

Poulan 8119M

Needle Bearing
(Superseded to 532008119)

$21.99

$

Usually ships in 3-10 days

0

53

Poulan 4220R

Thrust Bearing Race
(Superseded to 532004220)

$4.99

$

Usually ships in 3-10 days

0

54

Poulan 4209R

3rd Reduction Pinion, Low

$

$

Not available

55

Poulan 4213R

4th Reduction Gear
(Superseded to 532004213)

$42.99

$

Usually ships in 3-10 days

0

56

Poulan 4442R

3rd Reduction Pinion Spacer
(Superseded to 532004442)

$2.99

$

Usually ships in 3-10 days

0

57

Poulan 4195R

2nd Reduction Gear Shaft
(Superseded to 532004195)

$46.99

$

Usually ships in 3-10 days

0

58

Poulan 4214R

Final Drive Pinion
(Superseded to 532004214)

$

$

Not available

59

Poulan 4194R

1st Reduction Gear Shaft
(Superseded to 532004194)

$26.99

$

Usually ships in 3-10 days

0

60

Poulan 7528R

1st Reduction Shaft Spacer

$

$

Not available

61

Poulan 4208R

3rd Reduction Pinion High
(Superseded to 532004208)

$14.99

$

Usually ships in 3-10 days

0

62

Poulan 4207R

2nd Reduction Gear
(Superseded to 532124665)

$

$

Not available

63

Poulan 7398H

Needle Bearing
(Superseded to 532007398)

$

$

Not available

64

Poulan 4203R

Low Speed Gear and 2nd Reduction Pinion Cluster
(Superseded to 532004203)

$

$

Not available

65

Poulan 4204R

Reverse Gear
(Superseded to 532004204)

$

$

Not available

66

Poulan 2898J

Key, Hi-Pro 1/8 x 17/32

$

$

Not available

67

Poulan 12000033

Klip Ring

$

$

Not available

68

Poulan 4205R

Intermediate Speed Gear
(Superseded to 532004205)

$

$

Not available

69

Poulan 4206R

High Speed Gear
(Superseded to 583750601)

$

$

Not available

70

Poulan 1370H

Thrust Bearing Race
(Superseded to 532001370)

$6.49

$

In Stock, Qty 17

0

71

Poulan 633A69

Intermediate and High Speed Cluster Pinions
(Superseded to 532063369)

$31.99

$

Usually ships in 3-10 days

0

72

Poulan 139120

Input Shaft (AYP part number)
(Superseded to 532188670)

$

$

Not available

73

Poulan 4201R

Low Speed Pinion
(Superseded to 532004201)

$

$

Not available

74

Poulan 12000008

E-Ring
(Superseded to 812000008)

$6.49

$

Usually ships in 3-10 days

0

75

Poulan 1153R

Reverse Idler Gear

$

$

Not available

77

Poulan 6803J

Needle Bearing
(Superseded to 532006803)

$10.99

$

In Stock, only 4 left!

0

79

Poulan 1167R

Sealing Washer
(Superseded to 532001167)

$2.99

$

Usually ships in 3-10 days

0

80

Poulan 73360700

Nut, Hex, Jam 7/16-20
(Superseded to 873610700)

$7.49

$

Usually ships in 3-10 days

0

81

Poulan 6270H

Oil Seal
(Superseded to 532006270)

$

$

Not available

82

Poulan 136984

Reverse Idler Shaft
(Superseded to 532136984)

$11.99

$

Usually ships in 3-10 days

0

84

Poulan 5384J

Gearshift Lever, Bent
(Superseded to 532005384)

$24.99

$

Usually ships in 3-10 days

0

85

Poulan 2978J

Gearshift Cap

$

$

Not available

86

Poulan 633A85

Gearshift Ball Cover and Pin
(Superseded to 532063385)

$

$

Not available

87

Poulan 8739H1

Shift Lever Guide Ball, Keyed
(Superseded to 532008739)

$21.99

$

Usually ships in 3-10 days

0

88

Poulan 4924H

Spring
(Superseded to 532004924)

$6.49

$

Usually ships in 3-10 days

0

89

Poulan 19151516

Washer 15/32 x 15/16 x 16 Gauge
(Superseded to 596040101)

$3.99

$

In Stock, Qty 20+

0

90

Poulan 110542X

Shift Mechanism Seal
(Superseded to 532110542)

$10.99

$

In Stock, only 4 left!

0

91

Poulan 19181511

Washer 9/16 x 15/16 x 12 Gauge
(Superseded to 819181511)

$2.99

$

Usually ships in 3-10 days

0

92

Poulan 75J

Gearshift Gate and Reinforcement
(Superseded to 532000075)

$

$

Not available

93

Poulan 6274H

Shift Ball Cover Gasket
(Superseded to 532006274)

$6.49

$

Usually ships in 3-10 days

0

94

Poulan 76020412

Cotter Pin 1/8 x 3/4
(Superseded to 596029501)

$3.99

$

In Stock, only 1 left!

0

95

Poulan 10040500

Washer, Lock 5/16
(Superseded to 810040500)

$4.99

$

Usually ships in 3-10 days

0

96

Poulan 74760514

Bolt, Hex Head 5/16-18 UNC x 7/8
(Superseded to 874760514)

$6.49

$

Usually ships in 3-10 days

0

97

Poulan 633A109

Gearshift Lever Assembly
(Superseded to 532124863)

$

$

Not available

98

Poulan 532140332

Transaxle, 6 Speed, Complete Assembly (AYP part number)
(Superseded to 532161823)

$

$

Not available
